10BASE-T1L单对以太网通讯电路板结构设计

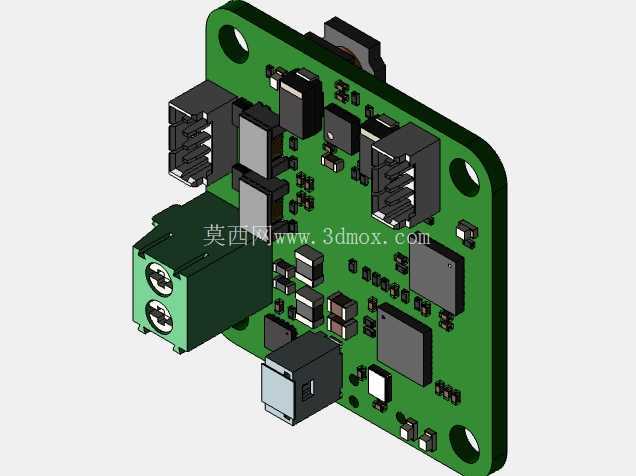

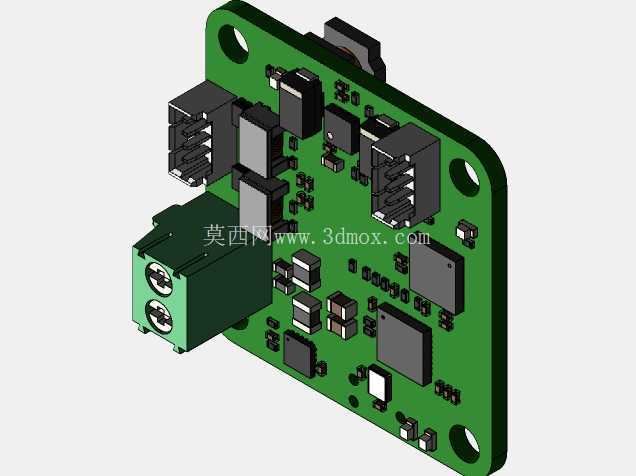

　　这款单对以太网通讯板的设计，核心瞄准工业现场长距离低带宽数据传输的刚需场景，区别于常规多对双绞线以太网方案，10BASE-T1L标准可通过单对双绞线实现1km距离的10Mbps全双工传输，刚好匹配工业现场分布式传感器、小型执行器、边缘采集节点的通讯需求，不需要额外铺设多芯通讯线缆，能大幅降低现场布线的物料与施工成本。从结构布局来看，板体采用矩形切角设计，四个安装孔位分布在板体边角位置，安装孔周边预留了足够的螺丝沉头与绝缘避让空间，可直接通过M3螺丝固定在设备壳体的安装柱上，也可配合铜柱实现层叠安装，适配紧凑型工业设备内部的狭小安装空间，板体边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或相邻线缆。

　　板载接口的布局充分考虑了现场接线的操作便利性，左侧的绿色接线端子为单对双绞线的接线端，采用螺丝压接式设计，不需要专用水晶头压接工具，现场施工时可直接剥线压接，端子旁预留了清晰的线序标识丝印，避免接线错误导致的通讯故障；板上其余接口均为标准排针接口，可直接对接传感器模块、电源模块或主控板卡，排针的高度选型经过匹配，确保对接后板间间隙保持在3mm以上，避免焊接点触碰短路。

　　板上元器件的布局遵循信号流向规则，通讯收发芯片布置在靠近接线端子的位置，尽可能缩短高频信号的走线长度，减少信号传输过程中的衰减与干扰；电源处理模块布置在板体另一侧，电源输入端口旁设置了滤波电容与防护器件，可抑制工业现场常见的电源浪涌、脉冲群干扰，提升复杂电磁环境下的工作稳定性；板上所有贴片元器件均采用工业级耐温规格，可在-40℃到85℃的环境温度范围内稳定工作，适配户外工业设备、井下采集设备、无人平台机载设备的宽温工作需求。

　　从安装边界来看，板体整体厚度控制在1.6mm，加上最高元器件的总高度不超过15mm，可嵌入到厚度20mm以内的超薄设备壳体内部，板体四角的安装孔中心距经过标准化设计，可兼容市面上主流的小型工业通讯模块安装尺寸，不需要重新设计设备壳体的安装位即可实现替换升级。在结构细节处理上，板体边缘预留了2mm的工艺边，满足SMT贴片加工的设备夹持需求，量产时可在加工完成后掰除工艺边，不会影响板体的最终安装尺寸；板上所有过孔均做了阻焊塞孔处理，避免焊接过程中焊锡溢出导致的相邻线路短路，也能防止潮湿环境下过孔氧化导致的接触不良；接线端子的固定脚做了加大焊盘设计，可承受现场接线时的拉扯力，避免多次接线后端子脱落导致的故障。这款电路板的设计没有追求冗余的功能堆叠，所有结构与元器件选型都围绕工业现场单对以太网通讯的核心需求展开，在保证通讯稳定性的前提下尽可能压缩板体体积，降低物料成本，可直接集成到工业传感器、小型PLC从站、无人机机载采集模块、机器人末端执行器等设备内部，作为长距离通讯的核心硬件载体，替代传统的RS485通讯方案，获得更高的通讯带宽与更好的抗干扰性能。
