多口径弹药兼容加工工装结构设计

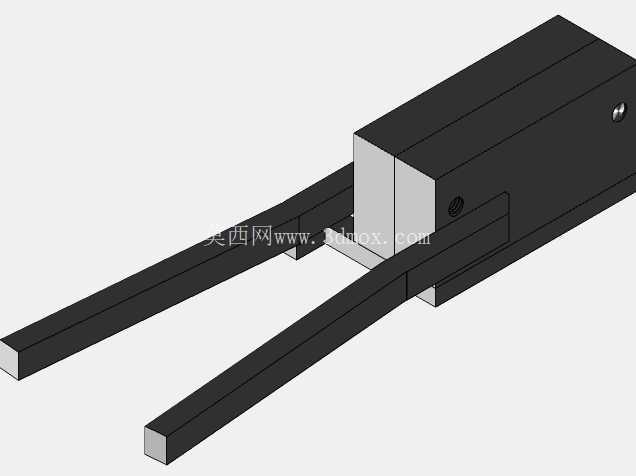

　　这套工装结构的设计初衷，是解决小口径弹药试制、复装环节里不同规格弹壳、弹头的同轴定位装夹难题，在轻武器配套加工、民用弹药复装的作业场景中，这类工装的精度直接决定了弹药装配后的同轴度误差，进而影响射击时的弹道一致性与使用安全性。从结构布局来看，整体采用分体式长导向定位设计，两个平行布置的长条形导向臂承担工件的径向定位功能，导向臂的截面尺寸经过匹配计算，可兼容9mm帕拉贝鲁姆弹、.32ACP弹、7.62*17mm弹以及.22LR弹这几种常见小口径弹药的弹壳外径公差范围，装夹时无需更换定位块，仅需调整尾部的顶紧螺钉行程即可适配不同长度的弹体，大幅减少了多规格弹药加工时的工装换型时间。

　　工装的主体基座采用方块式整体结构，安装面的平面度控制在0.02mm以内，可直接固定在台钻、小型车床的工作台上，不需要额外制作转接板，安装边界的孔位按照通用小型机床的T型槽间距设计，适配市面上多数民用加工设备的装夹要求。导向臂与基座的连接采用嵌入式定位销加锁紧螺钉的固定方式，导向臂的导向面经过磨削加工，表面粗糙度达到Ra1.6，保证弹体装入后滑动顺畅无卡滞，同时径向间隙控制在0.01mm以内，避免装夹后弹体出现偏斜。尾部的顶紧机构采用细牙螺纹传动，顶紧端镶嵌有尼龙缓冲垫，顶紧过程中不会损伤弹壳底部的底火安装面，同时细牙螺纹的自锁特性可以保证加工过程中顶紧力不会出现衰减，避免工件松动引发的加工误差。

　　在实际使用场景中，这套工装可完成弹药弹头压装、弹壳口部校形、底火压装等多道工序的定位作业，相比传统的单规格专用工装，其多规格兼容的特性可以满足小批量多品种的弹药试制需求，尤其是在民用射击运动的弹药复装作业中，使用者不需要准备多套对应不同口径的工装，仅需这一套结构即可完成四种常见小口径弹药的装夹定位。设计过程中特意将导向臂的长度设置为弹体总长度的1.2倍，保证弹体装入后有足够的导向长度，避免压装弹头时弹壳出现倾斜，导致弹头与弹壳同轴度超差，进而引发射击时的弹头入膛偏差。

　　基座侧面设置的锁紧螺钉可在导向臂磨损后进行间隙补偿，不需要整体更换工装部件，仅需修磨导向臂的接触面后调整锁紧螺钉的行程，即可恢复原有定位精度，大幅降低了工装的使用维护成本。整体结构没有采用复杂的传动部件，所有零件均可通过普通铣削、磨削加工完成，加工难度低，普通机械加工车间即可完成整套工装的制造，不需要特殊的加工设备或工艺。在功能特性上，这套工装摒弃了传统弹药工装的快换结构设计，转而采用固定导向臂加可调顶紧的结构，虽然换型速度略低于快换式工装，但结构刚性更好，在压装弹头时可承受更大的压装力，不会出现结构形变，适合硬材质弹头的压装作业。导向臂的开口尺寸经过多轮公差匹配，既可以保证不同外径的弹壳都能顺利滑入，又不会因为间隙过大导致定位精度下降，在实际测试中，装夹后弹体的径向跳动可控制在0.03mm以内，完全满足小口径弹药的装配精度要求。工装的整体外形尺寸紧凑，总长度不超过300mm，宽度不超过80mm，占用工作台面积小，即使在小型家用台钻上也可以顺利安装使用，适配不同规模的加工作业场景。
