手持式液压驱动便携作业工具结构设计

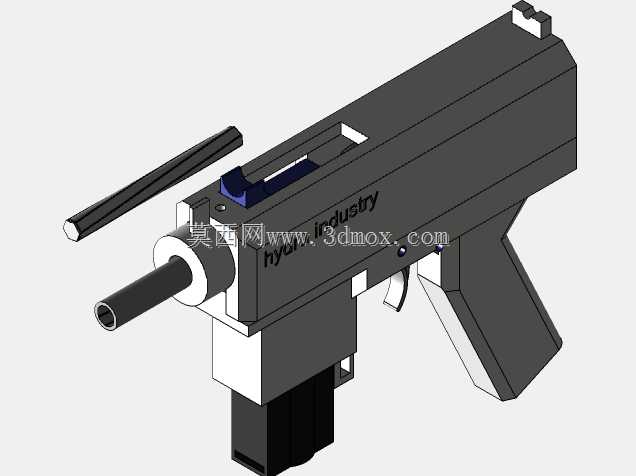

这款手持式液压驱动作业工具的结构设计，核心围绕狭小空间内的轻量冲击作业需求展开，整体采用紧凑的短行程布局，将液压动力集成模块、握持结构、作业输出端沿同一轴线排布，最大限度压缩整机横向占用空间，适配设备检修、狭小工位拆装、现场应急作业等需要单手操作的应用场景。从结构逻辑来看，设计阶段优先考虑了手持作业的受力平衡，握持段的重心落在手掌贴合区域的中心位置，长时间单手持握不会出现明显的前端下坠感，作业输出端的轴线与握持施力方向保持共线，能有效抵消液压冲击产生的反向力矩，降低操作时的手腕负荷。工具的动力传输路径做了集成化处理，液压介质的流道直接在主体结构内部加工成型，取消了外接管路的冗余设计，既减少了外部管路磕碰损坏的风险，也进一步缩小了整机的外形轮廓，主体外壳采用方正的切削式造型，没有多余的外凸结构，能够伸入狭窄的设备缝隙、工装间隙内完成作业，不会因为外形凸起出现卡滞。前端的作业输出接口采用快换式结构设计，可根据不同作业场景更换适配的工作头，满足冲击拆装、局部顶压、轻量铆接等不同的作业需求，输出端的导向段做了加长处理，保证作业过程中工作头的同轴度，避免偏载造成的内部密封件磨损。弹匣式的辅助握持结构位于主体下方，既可以作为第二握持点辅助稳定工具，也预留了小型液压储能模块的安装空间，在短时高负载输出时提供额外的压力补偿，避免外接动力源压力波动影响作业稳定性。侧面的控制扳机采用短行程触发结构，触发力度经过调校，单指即可完成操作，扳机周边做了内凹的防护结构，避免作业过程中误触触发。整体结构的安装边界充分考虑了现场作业的复杂工况，所有边角都做了倒角处理，没有尖锐的外凸棱边，外壳的连接部位采用嵌入式密封结构，能够适应多粉尘、少量油污的作业环境，内部液压元件的安装腔做了等强度设计，在保证耐压能力的前提下尽可能削减非受力区域的材料厚度，控制整机重量适配单人手持作业的负荷要求。设计过程中对液压冲击的缓冲结构做了针对性优化，在动力输出端的后侧设置了缓冲腔，吸收作业过程中产生的反向冲击，避免冲击力直接传递到握持部位造成操作不适，同时也减少了冲击对内部液压元件的损耗，延长工具的整体使用寿命。
