可3D打印自动射击枪械功能组件结构

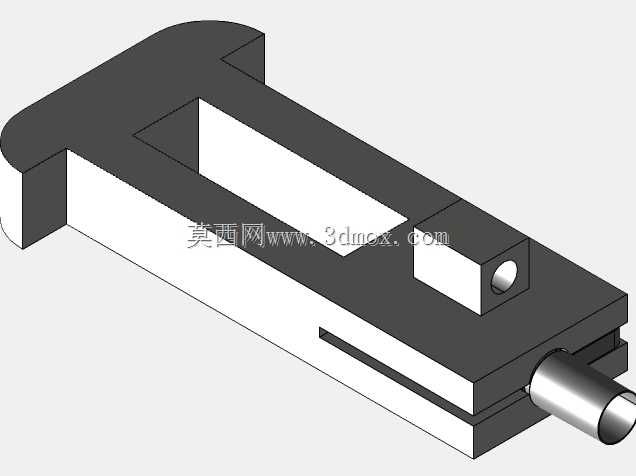

这套枪械功能组件的结构设计，核心围绕适配3D打印加工工艺与自动击发功能需求展开，整体采用框架式主体承载结构，在设计阶段就充分考虑了FDM熔融沉积成型3D打印的工艺特性，所有外露棱边均做了R1.5-R3mm的圆角过渡处理，避免打印过程中出现翘边、层间剥离的问题，同时也能消除装配过程中的锐边割手隐患。主体框架采用上下分层的夹装式结构，上层为击发组件安装腔，预留的矩形通槽既可以减轻整体构件重量，也能为自动供弹、击发动作的往复运动提供足够的行程空间，通槽的内壁公差控制在±0.15mm范围内，能够适配常规打印耗材的收缩率，无需二次打磨即可实现活动组件的顺畅滑动。前端伸出的金属导向管为击发部件的运动导向结构，安装位采用嵌入式方槽定位，配合侧面的紧定螺钉孔实现轴向与周向的双重固定，避免连续击发过程中出现导向管移位、晃动的问题，导向管的伸出长度经过反复校核，既保证击发部件的运动导向精度，也不会超出整体结构的安装边界，不会与外围的握持外壳产生干涉。侧面的圆柱销孔为击发传动件的铰接点位，孔位同轴度公差控制在Φ0.08mm以内，能够保证传动件摆动过程中无卡滞，自动击发的传动连杆安装在主体框架下层的预留滑槽内，滑槽深度为4mm，宽度与连杆的配合间隙控制在0.2mm，既可以容纳打印过程中产生的少量溢料，也能避免间隙过大导致传动过程出现虚位，影响击发可靠性。在实际应用场景中，这套组件可以作为民用休闲射击玩具的核心承载结构，也可用于高校机械原理课程的击发机构教学演示模型，所有非受力的装饰性结构均做了镂空处理，在保证结构强度满足连续击发受力需求的前提下，最大限度降低打印耗材用量，缩短打印周期。组件的整体安装边界控制在长120mm、宽45mm、高30mm范围内，能够适配常规的PLA、ABS等3D打印耗材，打印时无需添加额外支撑结构，所有安装孔位均设计为自导向锥口，方便装配过程中销钉、螺丝的快速对位，上下层框架的连接采用定位柱加螺丝锁紧的组合方式，定位柱的配合公差为过渡配合，装配时可以直接按压定位，再通过M3螺丝完成锁紧，不需要额外的粘接工序，后期维护拆解也十分便捷。击发组件的安装位预留了弹簧限位凸台，凸台高度为2mm，能够对复位弹簧实现径向限位，避免弹簧压缩过程中出现偏斜、卡滞的问题，凸台的边缘同样做了圆角处理，减少弹簧反复压缩过程中的磨损，延长弹簧使用寿命。
