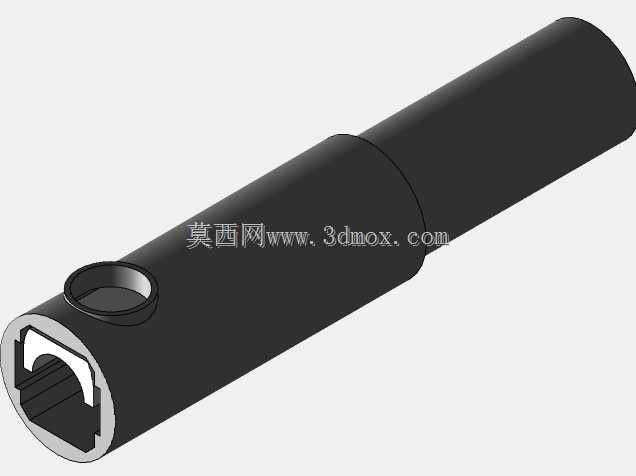

带侧接接口的内异形腔水枪管体结构

这款管体结构是手持类高压水枪的核心承压输送部件，日常应用场景覆盖家用庭院冲洗、车辆外饰清洁、小型作业面除尘除污、商用保洁作业等多个领域，作为水流从供水端到喷嘴的过渡承载结构，其结构设计直接决定水枪的握持手感、承压能力与出水稳定性。从实际使用需求出发，管体采用分段式阶梯圆柱外形，靠近握持端的大直径段做了适配人手握持的长度设计，外壁无尖锐棱角，长时间握持作业不易产生硌手的疲劳感，靠近出水端的小直径段则做了壁厚均匀的收窄设计，既控制整体重量，也能匹配前端喷嘴组件的标准安装尺寸，安装时可直接插入对应规格的喷嘴接头，通过外壁的环形卡槽配合密封圈实现轴向定位与径向密封，无需额外粘接或焊接，拆装维护十分便捷。管体侧面设置的垂直侧接接口，主要用于外接泡沫壶、流量调节阀或者分水附件，接口内壁做了标准的内止口结构，可匹配市面上通用的快插接头，安装时只需将快插接头对准接口推入即可完成锁定，拆卸时按下接头锁扣就能快速分离，适配多场景的作业切换需求。管体内部的异形内腔并非简单的直通孔设计，靠近进水端的位置做了带定位卡槽的异形截面，该结构主要用于匹配内置的阀芯组件，卡槽可限制阀芯在水压冲击下发生周向转动，避免阀芯移位导致的水流控制失效，内腔从进水端到侧接接口位置做了平滑的圆弧过渡，没有直角台阶结构，可大幅降低高压水流经过时的紊流与压损，保证出水压力稳定，同时减少水流冲刷带来的内壁气蚀，延长部件使用寿命。设计过程中针对壁厚做了反复校核，承压段的壁厚均匀控制在合理范围，既满足10MPa以内工作压力的强度要求，也避免壁厚过大导致整体重量超标，外壁的阶梯过渡位置全部做了圆角处理，消除应力集中点，即使在冬季低温环境下使用，也不会因为外力磕碰或者水压波动出现开裂问题。管体的整体长度控制在常规手持水枪的适配范围内，安装后不会出现重心过于靠前导致的握持费力问题，侧接接口的位置设置在握持段前方，外接附件后不会干扰人手的正常握持操作，各个连接端面的平面度与同轴度都按照通用五金配件的公差要求设计，可直接与同规格的水枪配件互换通用，无需额外定制加工，能够直接适配现有多数家用与轻型商用高压水枪的装配需求。
