带可移动活塞的拉杆式标准气缸结构

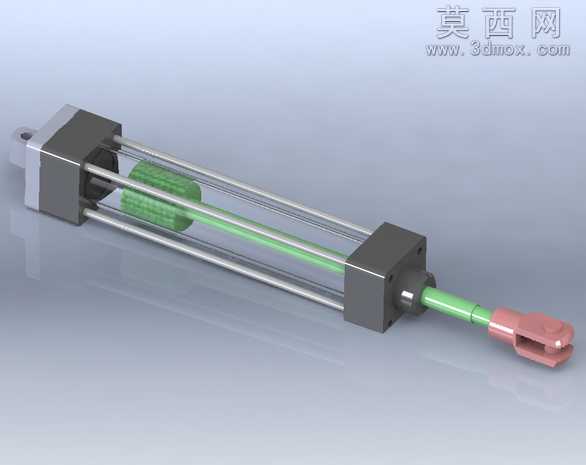

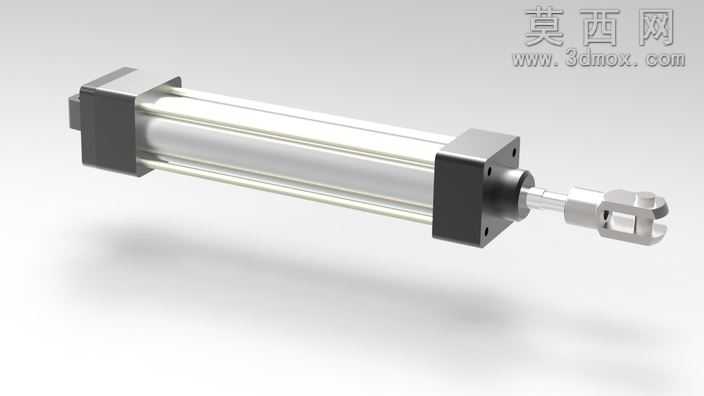

本作品为拉杆式双作用标准气缸的三维建模作品，建模过程严格遵循气动元件的常规设计规范，首先通过草图绘制确定气缸的核心参数：缸径32mm，行程150mm，以此为基准搭建整体装配框架。建模时优先完成两端端盖的结构设计，前端盖集成活塞杆导向、防尘密封的安装位，后端盖预留气口安装结构，四根平行拉杆采用金属材质参数设置，通过同轴度约束保证两端端盖的平行度，避免缸筒安装后出现偏载问题。缸筒部分采用透明玻璃材质进行渲染设置，可直观展示内部活塞组件的装配状态，无需拆解模型即可观察内部结构布局。内部活塞组件为核心运动部件，活塞本体设置两道密封槽位，搭配绿色的密封件材质，与活塞杆采用刚性连接，活塞杆伸出端搭配Y型接头，用于和外部负载进行铰接连接，适配常见的气动传动安装场景。渲染阶段采用哑光浅灰色作为背景，金属部件添加细微的磨砂质感，密封件采用鲜亮的绿色半哑光材质，透明缸筒调整折射与反射参数，既保证内部结构清晰可见，又还原了硬质透明管材的真实质感。设计过程中充分考虑气缸的实际装配逻辑，所有零件的配合间隙、安装孔位都参照常规气缸的行业标准设置，拉杆与端盖的连接、活塞与缸筒的配合、活塞杆与前端盖的导向配合都添加了合理的装配约束，模型可直接用于气动原理演示、装配教学或者设备布局的参考使用，整体结构完整，细节还原度高，清晰展现了拉杆式气缸的工作原理与结构组成。
