双缸手动液压顶升作业系统结构设计

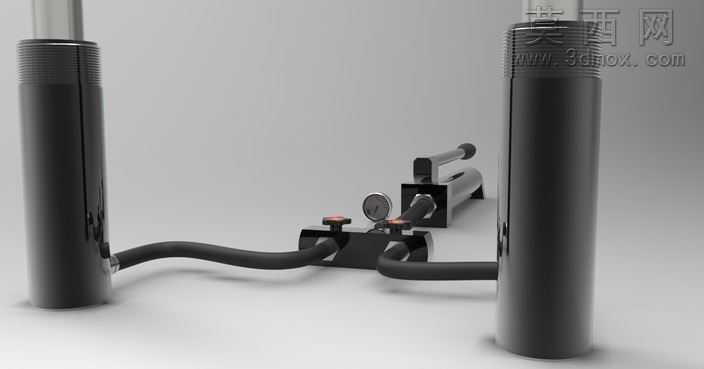

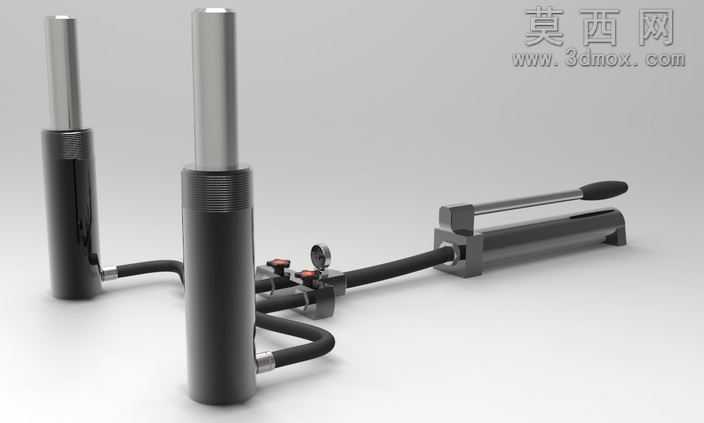

本作品为双缸同步手动液压顶升系统的三维设计成果，建模阶段严格遵循液压元件的实际工程尺寸比例完成全参数化搭建，首先完成两个顶升液压缸的主体结构建模：对缸体外壁的防滑滚花纹理做了精细化的凹凸结构还原，缸筒内壁与活塞杆的配合间隙按照实际液压元件的密封配合公差设定，活塞杆顶端的承压端面做了平面度结构约束，保证顶升作业时的受力均匀性。手动泵单元的建模还原了压杆的铰接转动结构、手柄的握持防滑造型，集成阀块部分做了内部流道的简化示意建模，同时还原了调压旋钮、卸荷按钮的操作结构，压力表部分做了表盘刻度、指针的细节建模，还原压力监测的功能结构。液压管路部分按照实际布管走向完成柔性管路建模，还原了管路与缸体、阀块的接头连接结构，对6英尺3/8规格管路的长度、弯曲半径做了符合视觉呈现的缩短优化，既保证结构逻辑准确又兼顾展示效果。材质渲染阶段，缸体、阀块、泵体等金属部件采用哑光发黑的金属材质，还原工业液压元件的表面处理质感，管路采用耐油橡胶的哑光黑材质，压力表表盘采用透明玻璃加金属表圈的材质组合，防滑旋钮采用红色硬质塑料材质，通过不同材质的粗糙度、反光度参数调整，区分不同部件的材质属性，让整体渲染效果贴近真实工业产品的视觉感受。设计思路上采用单泵双缸的同步顶升方案，通过集成式流量限制阀块保证两个顶升缸的伸出速度一致，避免顶升过程中出现偏载问题，手动操作的泵体设计无需外接动力源，适配无电力供应的野外维修、重型设备移位等作业场景，整体结构紧凑，操作部件布局符合人体工程学，卸荷阀、调压阀的位置设置在操作手可轻松触及的区域，压力表朝向操作位方便实时观测系统压力，保证顶升作业的安全性与可控性，各部件的连接结构均按照液压系统的标准连接方式设计，可直接用于液压顶升作业的原理演示、结构教学以及相关产品的方案参考。
