JIS10K25A内螺纹手动球阀结构设计

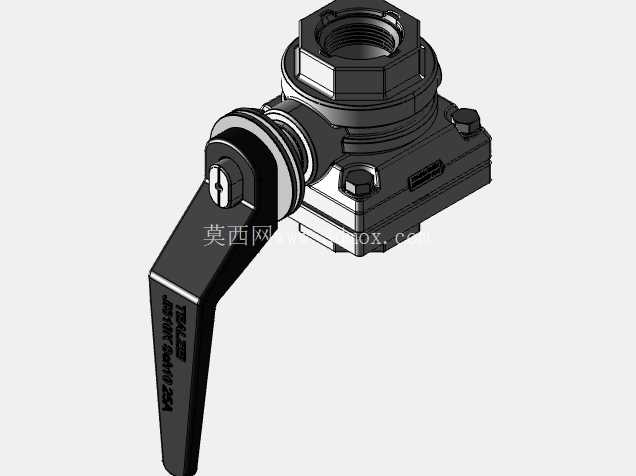

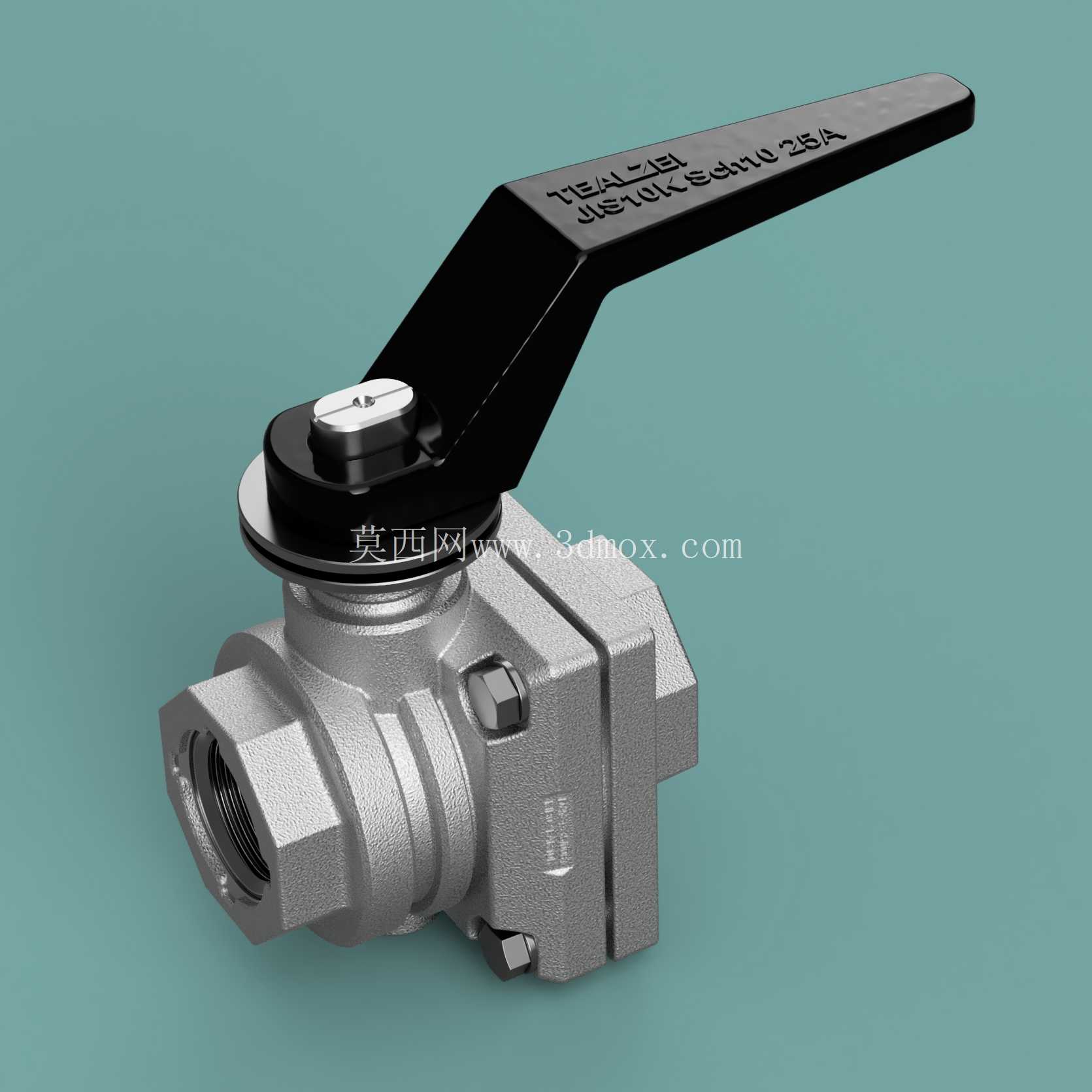

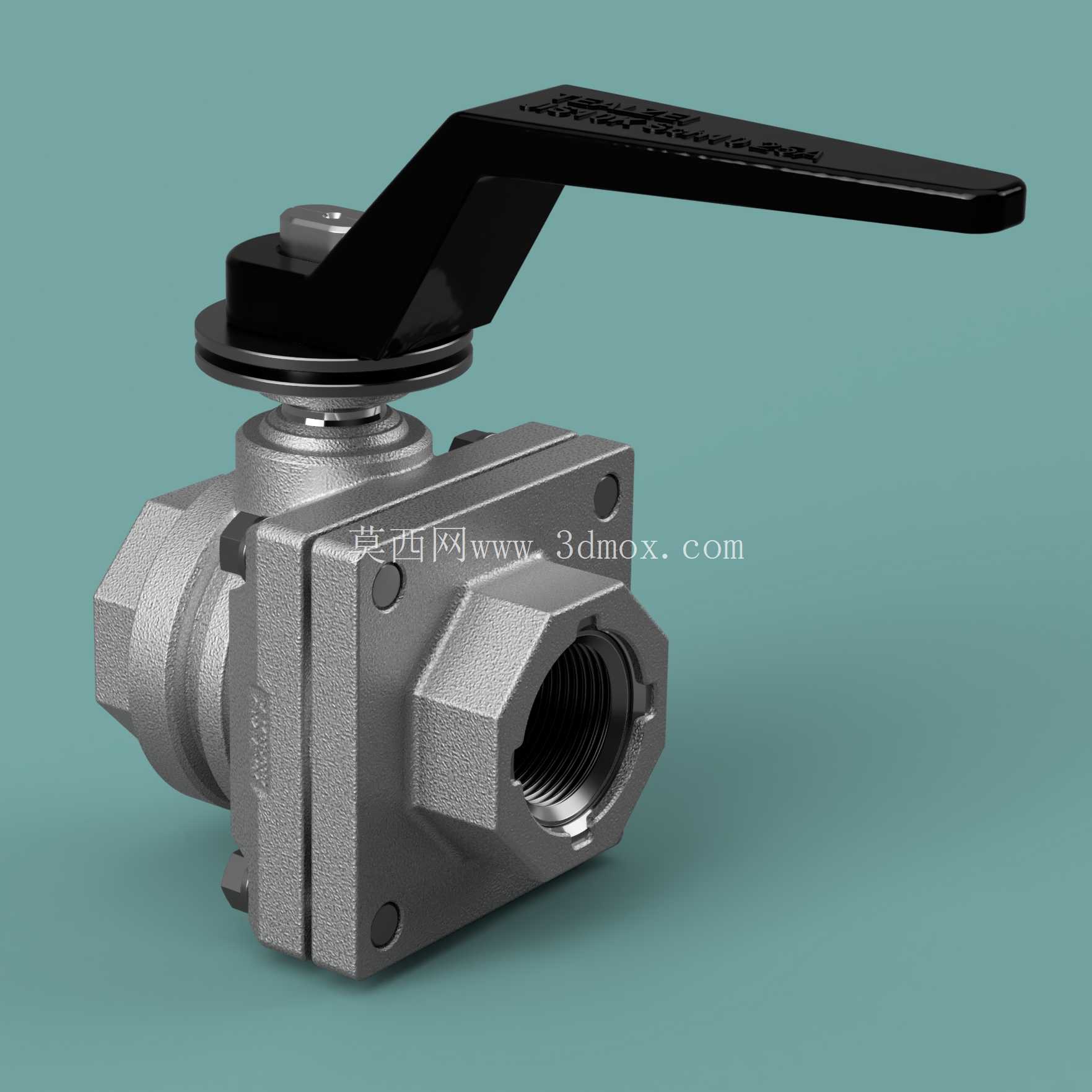

这款手动球阀的设计适配日标10K压力等级、公称通径25A的管路工况，在民用给排水、中小型化工流体输送、普通工业冷却水循环、压缩空气管路系统中都有广泛的应用场景，核心作用是通过手柄操作实现管路内流体的通断控制，相比闸阀、截止阀，它的流道阻力更小，开关行程更短，操作力矩更低，日常运维的便捷性优势明显。从实际使用的角度出发，这款球阀采用侧装式方体法兰连接结构，阀体两端为内螺纹接口，可直接与同规格的外螺纹管路、接头旋合装配，不需要额外搭配焊接法兰，在小通径管路的安装现场能大幅缩减装配工时，也方便后期故障拆解更换。阀体的方体安装面预留了四个螺栓固定孔，可直接将阀组固定在设备面板、支架上，避免管路振动导致阀位偏移，这一设计细节在移动式工业设备、集成阀组的安装场景中实用性很强，不需要额外设计定制安装支架就能完成固定。

设计过程中首先考虑的是密封可靠性，球体与阀座的配合采用浮动式结构，介质压力作用下球体可产生微量位移压紧出口侧阀座，保证低压工况下也能实现零泄漏，阀杆部位采用下装式防飞出结构，即使阀腔出现异常超压，阀杆也不会被介质压力顶出造成安全事故，这一结构符合通用工业阀门的安全设计规范。操作手柄采用扁钢冲压成型的加长杠杆结构，手柄长度经过力矩核算，在额定1.0MPa工作压力下，操作人员不需要借助加力杆就能完成开关操作，手柄表面压制防滑纹路，即使沾有少量油污、水渍也不会出现打滑问题，手柄与阀杆的连接采用扁方定位加顶部螺栓锁紧的结构，长期开关操作也不会出现手柄松脱、空转的问题。

从安装边界尺寸来看，这款球阀的结构长度符合日标JIS相关标准要求，两端内螺纹的有效旋合长度满足管路密封的螺纹啮合牙数要求，安装时不需要额外调整管路间距，可直接替换同规格的老旧故障阀门，互换性较强。阀体的流道采用全通径设计，通径尺寸与公称通径一致，介质流经阀门时不会产生明显的节流压降，对于输送含有少量微小固体颗粒的流体工况，也不容易出现颗粒卡阻球体的问题，适用的介质范围覆盖清水、压缩空气、无强腐蚀性的油品、普通化工流体等。

建模过程中对各个配合面的公差做了对应预留，阀体与侧盖的连接螺栓孔位置度、球体的圆度、阀杆与填料函的配合间隙都按照实际加工的公差等级做了参数化设置，模型可直接用于工程出图、装配干涉检查，也可用于阀组集成的布局仿真，验证管路安装空间是否满足操作手柄的90度旋转行程需求——手柄从全开到全关仅需旋转90度，操作时手柄的转动半径范围内不能有其他管路、结构件遮挡，否则会出现开关不到位的问题，这也是现场安装选型时需要重点核对的安装边界条件。另外，阀体的材质默认采用铸钢或者不锈钢可选，密封件根据介质特性可搭配丁腈橡胶、氟橡胶等不同材质，模型中预留了密封件的安装槽位，可根据实际使用工况替换对应密封件的模型参数，不需要重新调整整体结构尺寸。在日常运维层面，这款球阀的填料压盖采用螺栓压紧结构，长期使用出现阀杆部位微漏时，不需要拆解整个阀门，仅需均匀拧紧压盖螺栓就能补偿填料的磨损量，大幅降低现场运维的工作量，这也是小通径手动球阀在工业现场被大量应用的核心原因之一，结构简单可靠，维护成本极低，不需要复杂的专用工具就能完成日常检修操作。
