食品药品生产用卫生级管路输送系统

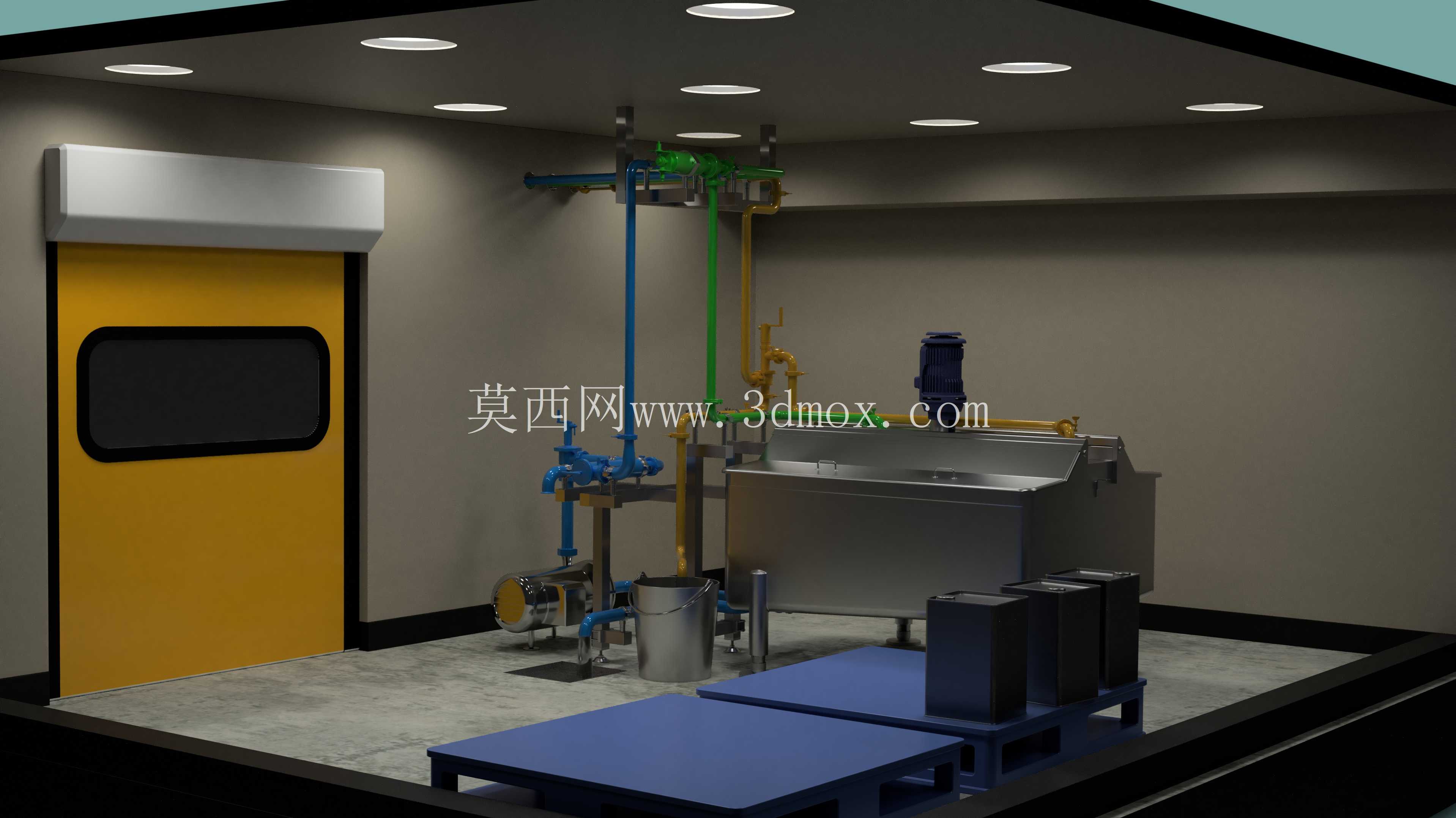

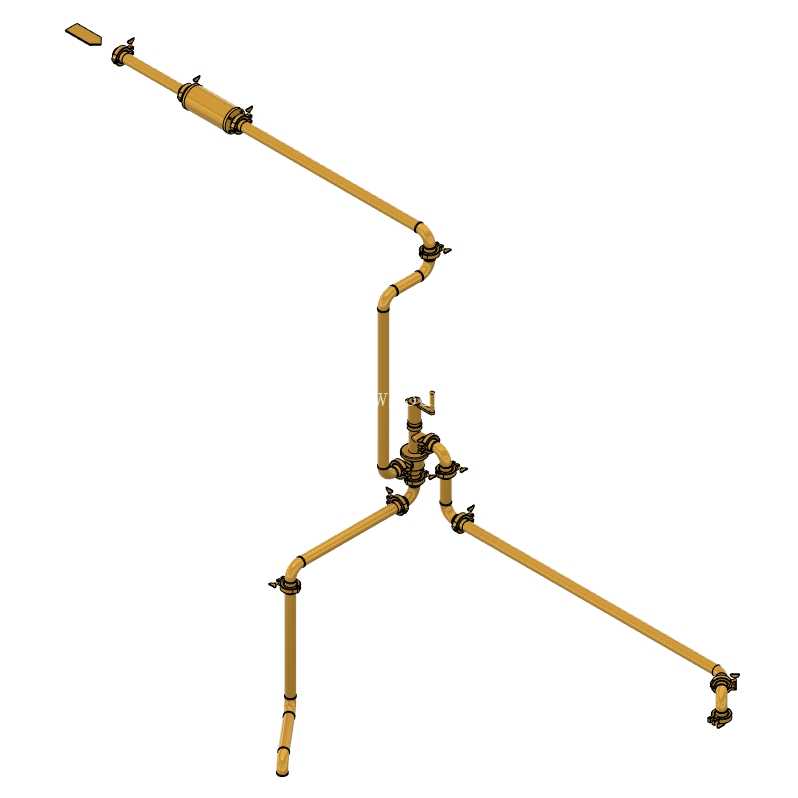

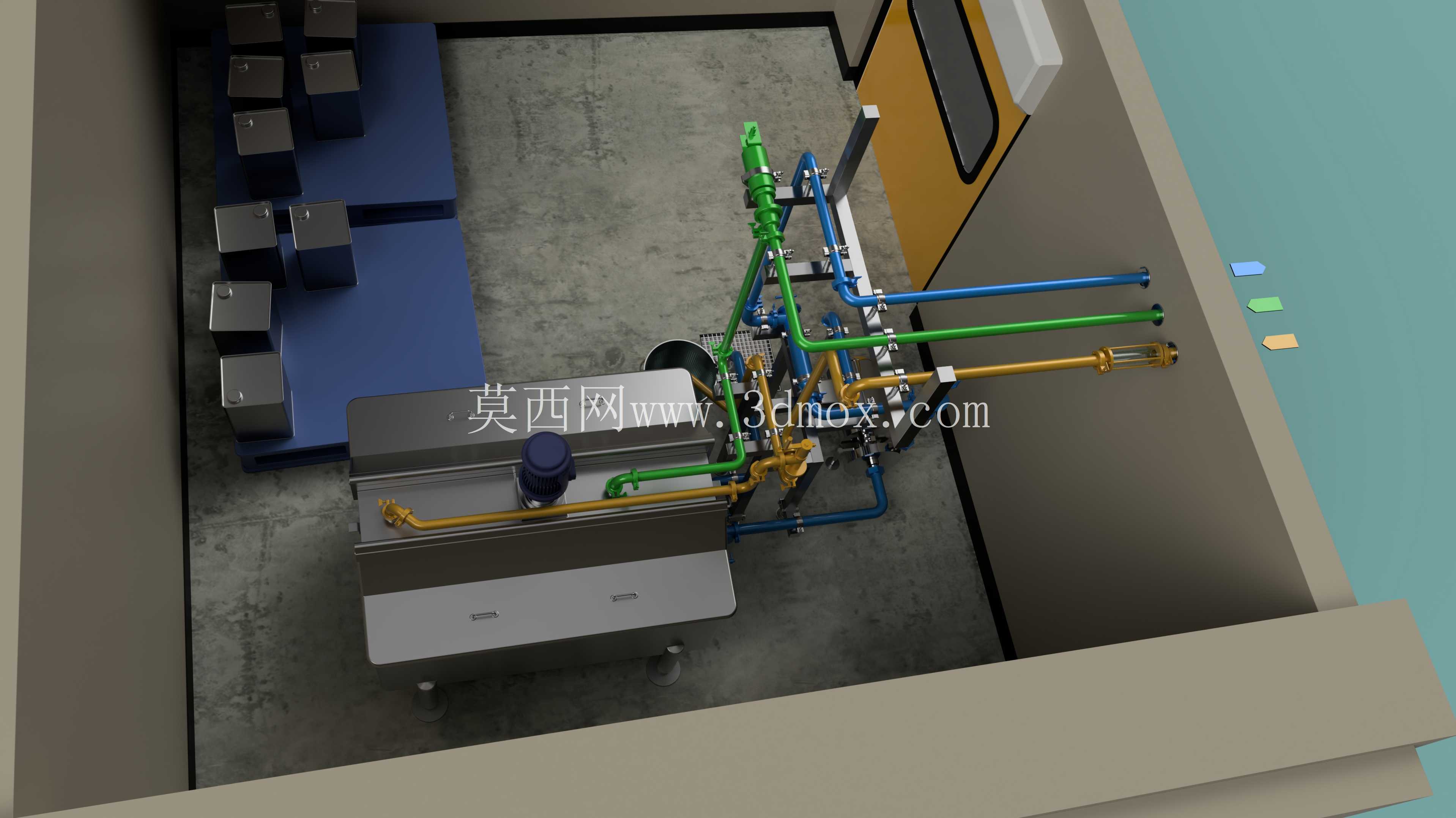

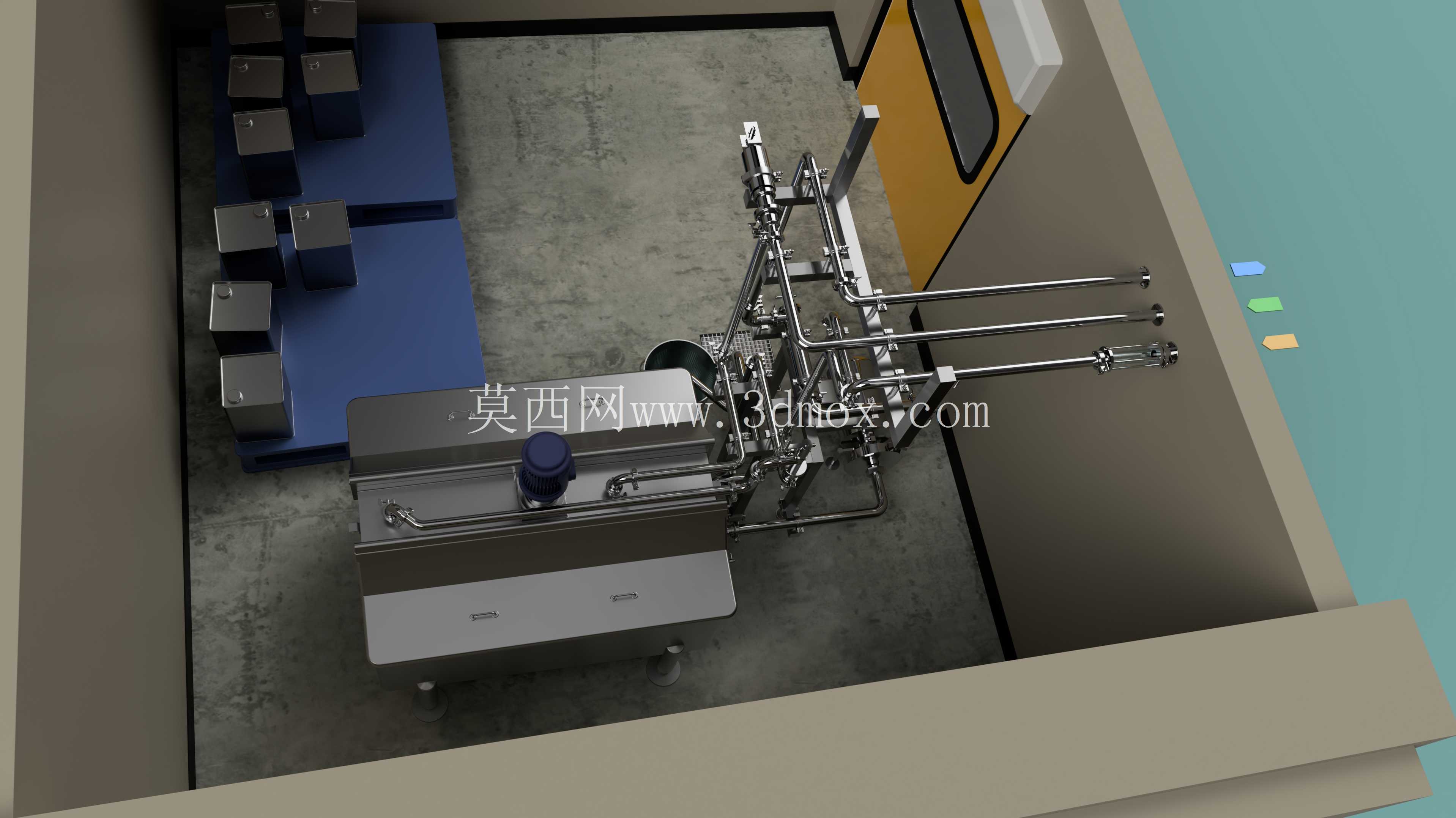

　　这套卫生级管路系统主要面向食品加工、生物制药、高端饮品生产等对流体接触部件卫生等级有严苛要求的生产场景，整套管路搭配储液槽体、输送泵组、控制阀组集成布置，可完成工艺段内的物料输送、CIP在线清洗、介质循环等核心工序，避免生产过程中物料残留引发的微生物滋生、交叉污染问题，满足GMP、食品接触材料安全等相关规范要求。从结构设计来看，整套管路的核心材质选用SUS304或SUS316L不锈钢，所有与物料接触的内表面均经过机械抛光+电化学抛光处理，表面粗糙度可达Ra0.4μm以下，呈现镜面效果，不存在凹凸不平的积料死角；管路排布全程遵循自排净原则，所有水平管段设置3‰-5‰的安装坡度，管路最低点设置排净口，最高点设置排气口，停机状态下管路内残留的液体可依靠重力完全排空，不会出现液体滞留、物料变质的问题。

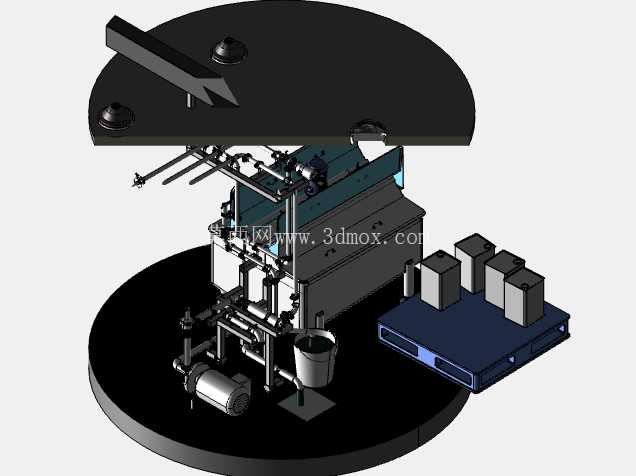

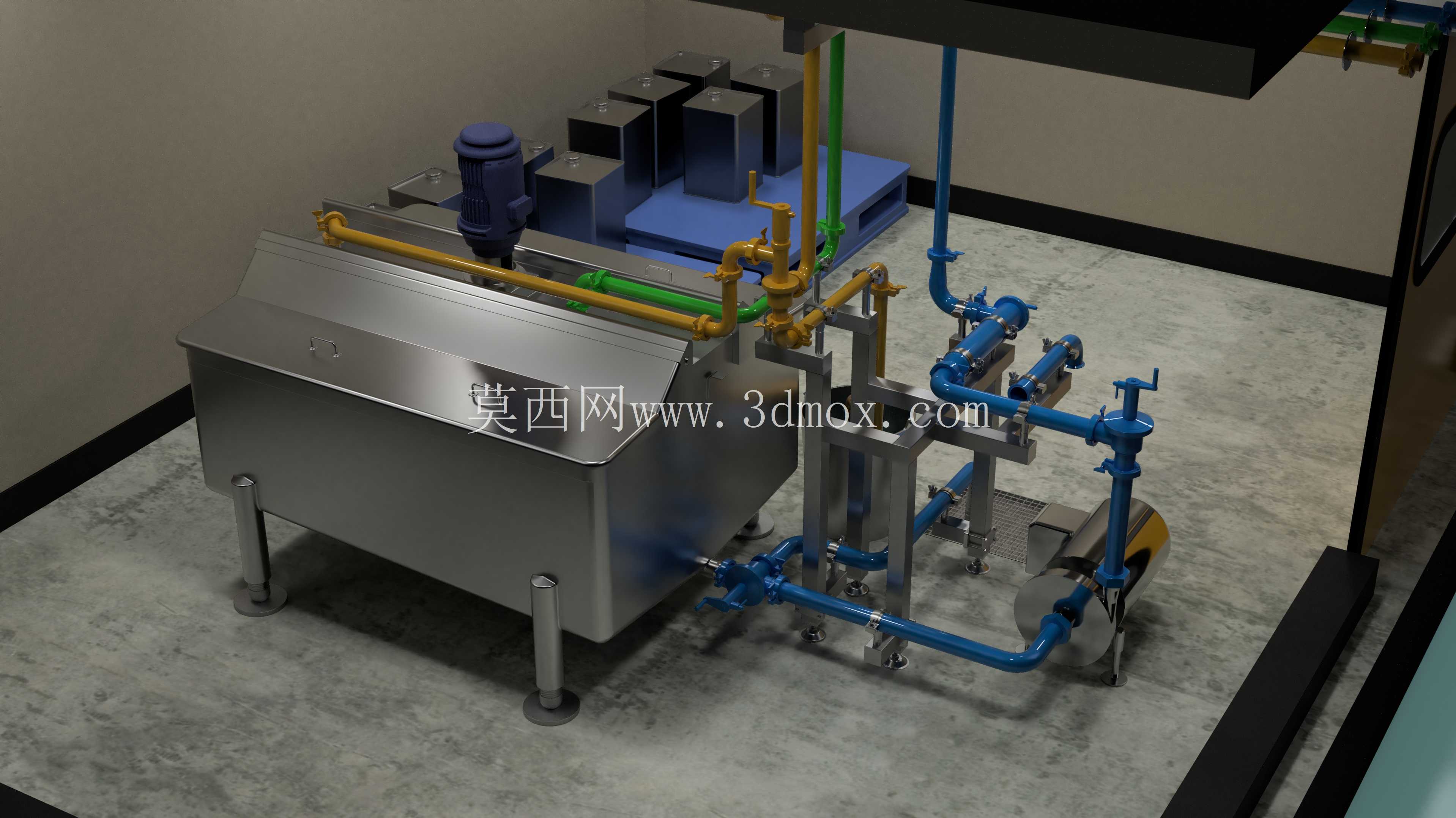

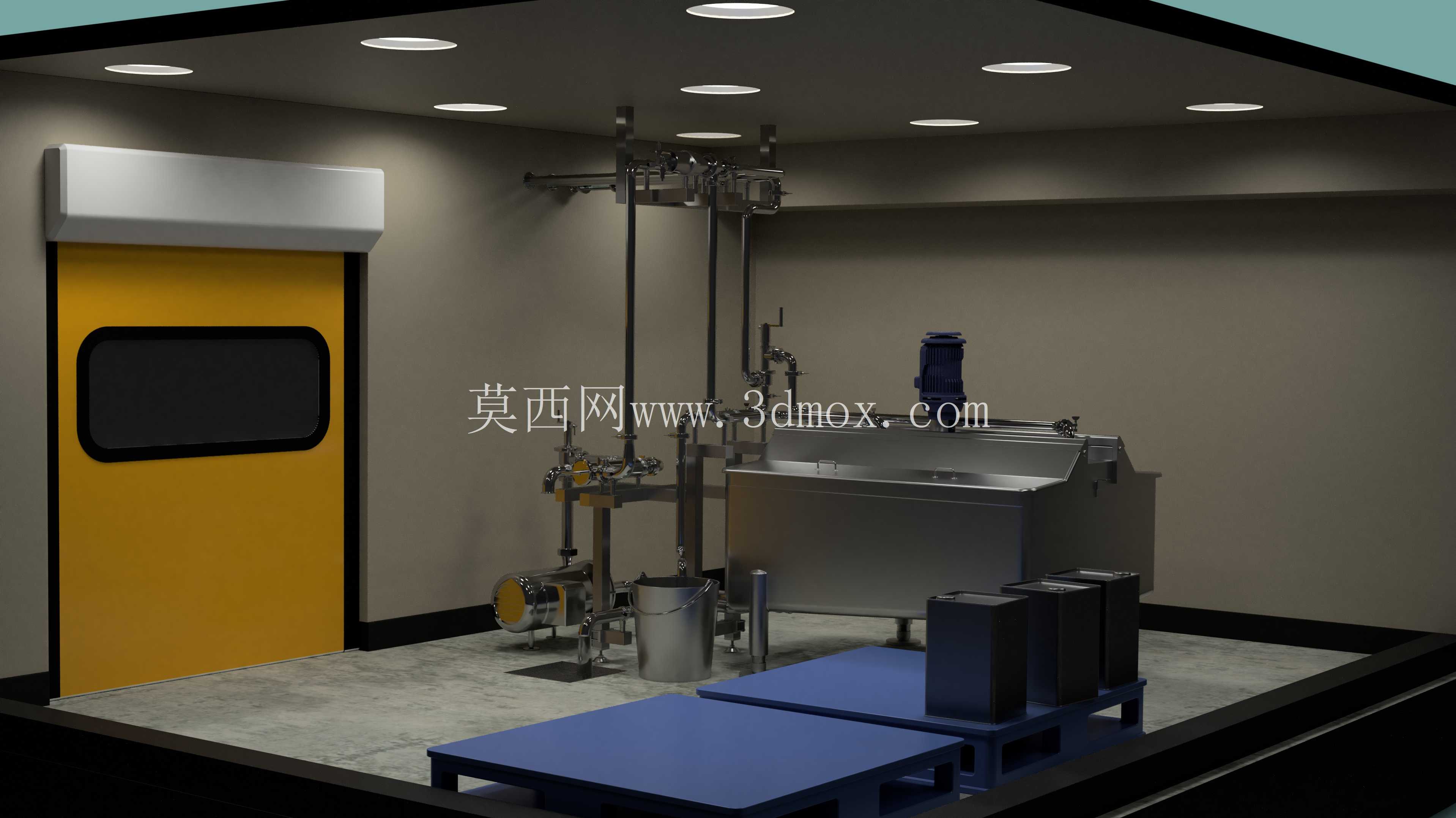

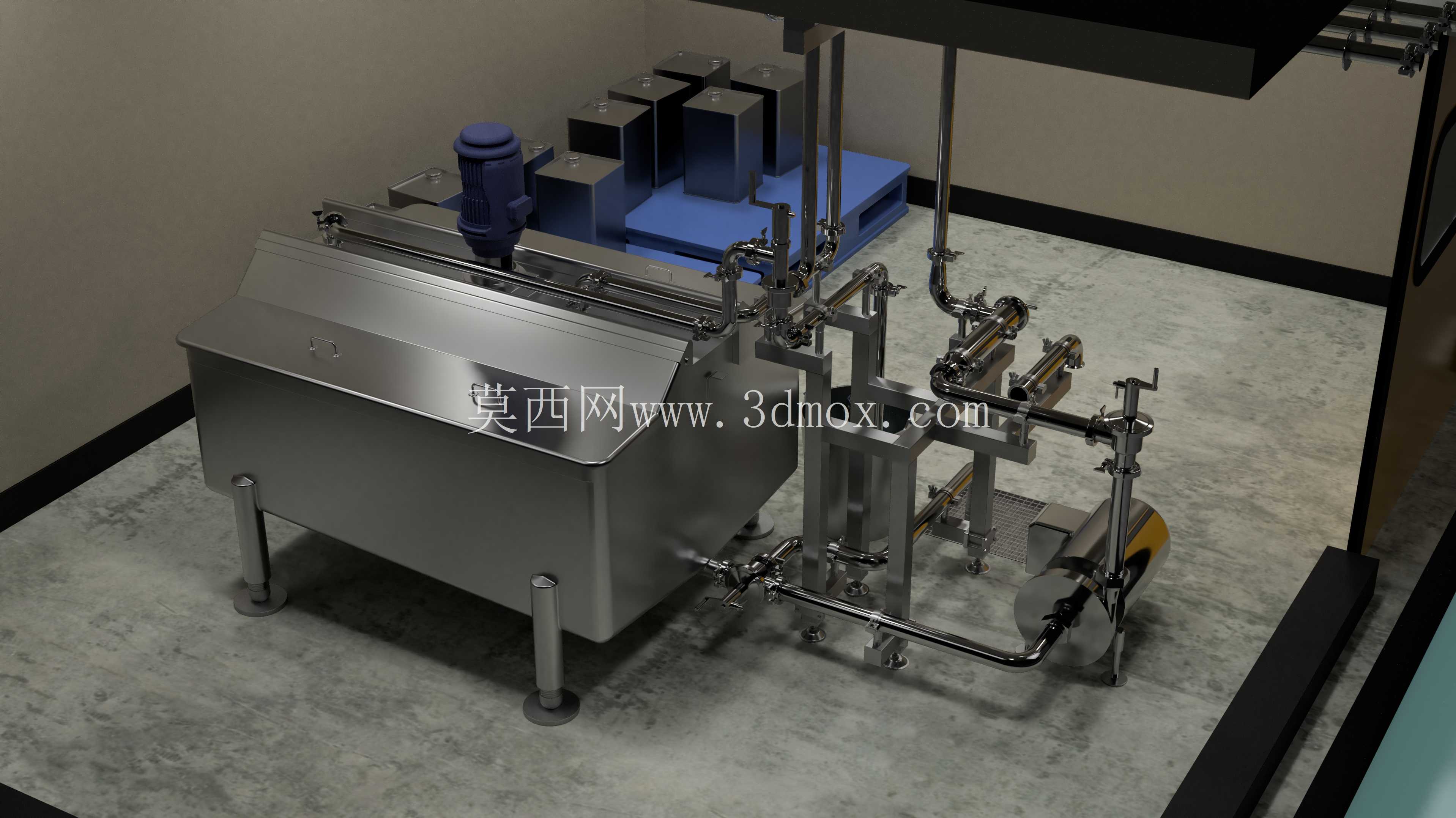

　　管路连接全部采用卫生级快装卡箍结构，配合食品级密封垫片，无螺纹外露、无连接缝隙，拆卸清洗、更换部件时无需复杂工具，可快速完成拆装，减少生产停机时间。配套的储液槽体采用圆角过渡结构，槽体内壁同样做镜面抛光处理，槽底设置锥度导向排液口，不存在清洗死角；槽顶安装的搅拌组件采用卫生级机械密封，避免润滑油脂泄漏污染物料，搅拌桨的曲面设计可减少物料挂壁，保证槽内物料混合均匀。输送泵选用卫生级离心泵，泵腔内部无卫生死角，叶轮采用开式结构设计，可输送含有细小颗粒的流体介质，同时满足CIP清洗时的大流量循环要求，泵体与管路的连接采用偏心异径接头，避免泵入口处形成气蚀、积液。

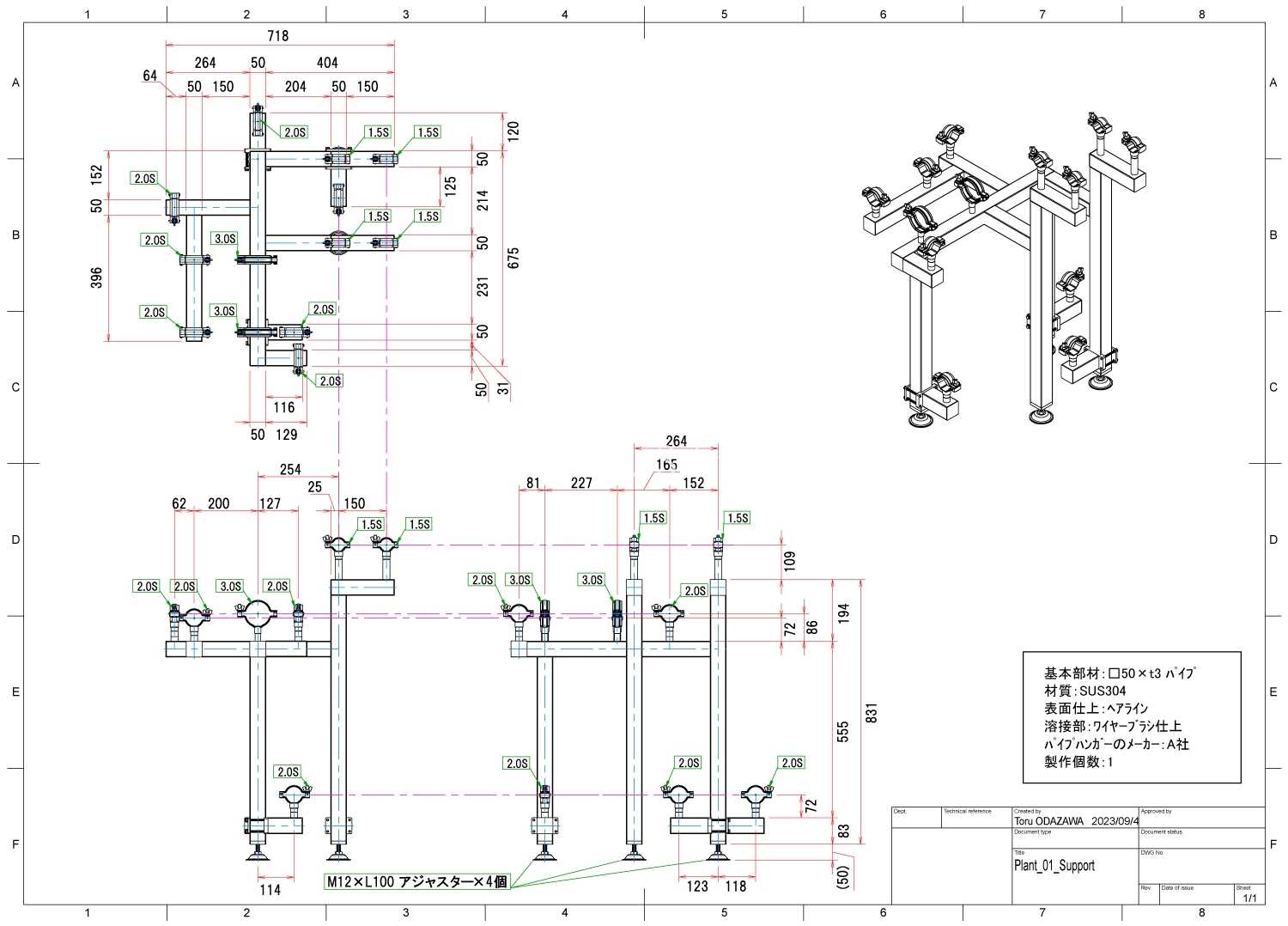

　　整套系统的安装边界需要结合生产车间的工艺布局确定，槽体支撑采用可调式不锈钢支脚，可根据地面平整度调整安装高度，支脚底部设置防滑减震垫，减少设备运行时的振动传递；管路支架采用全包塑不锈钢卡箍固定，避免支架与管路直接接触产生锈蚀污染，管路与墙体、其他设备的间距预留不小于100mm的操作空间，方便日常巡检、部件更换与清洁作业。设计过程中需要重点校核管路的流体阻力，根据输送物料的粘度、流量、输送距离确定管路通径，避免流速过高产生管路振动、流速过低导致物料沉积；同时要考虑CIP清洗时的流量要求，保证清洗液在管路内的流速达到1.5m/s以上，形成湍流效果，彻底冲洗管路内壁的残留物料。

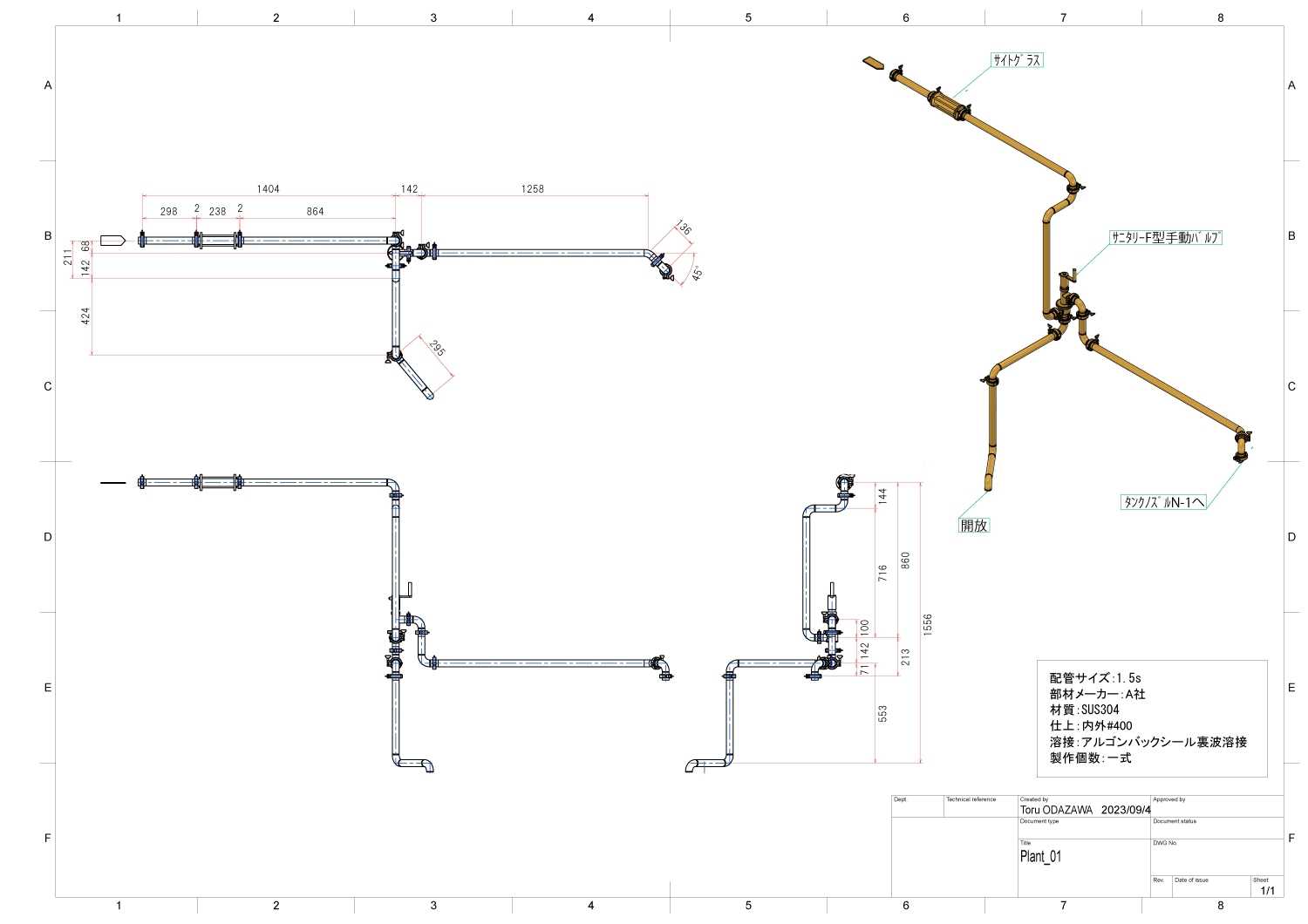

　　所有管路的焊接位置均采用充氩保护焊接，焊缝表面做抛光处理，与相邻管壁平滑过渡，不存在焊瘤、凹陷、缝隙等缺陷，焊接完成后需要做酸洗钝化处理，在不锈钢表面形成致密的钝化膜，提升管路的抗腐蚀能力。针对不同的工艺需求，管路上可集成安装卫生级压力表、温度传感器、流量计等检测元件，所有检测元件的安装接口均采用卫生级设计，无积液死角，可实时监测管路内的物料参数，配合控制系统实现生产过程的自动化管控。整套系统的外形尺寸可根据实际产能需求调整，常规中小批量生产用的系统整体占地长度约3.2m，宽度约1.8m，高度约2.4m，进料口、出料口的位置可根据车间的管路走向定制，方便与上下游生产设备对接。在安装调试时，需要先完成槽体的水平校准，再依次连接主管路、分支管路、泵组与阀组，连接完成后做水压试验与密封性测试，确认无泄漏后再进行内壁抛光质量检查、清洗钝化处理，验收合格后方可投入生产使用。日常维护过程中，需要定期检查密封垫片的老化情况，定期对管路内壁做清洁验证，确认无残留、无微生物滋生，检查管路支架的紧固情况，避免设备长期运行产生管路移位、接口松动泄漏的问题。
