KH101与KH555巡航导弹外形结构三维数模

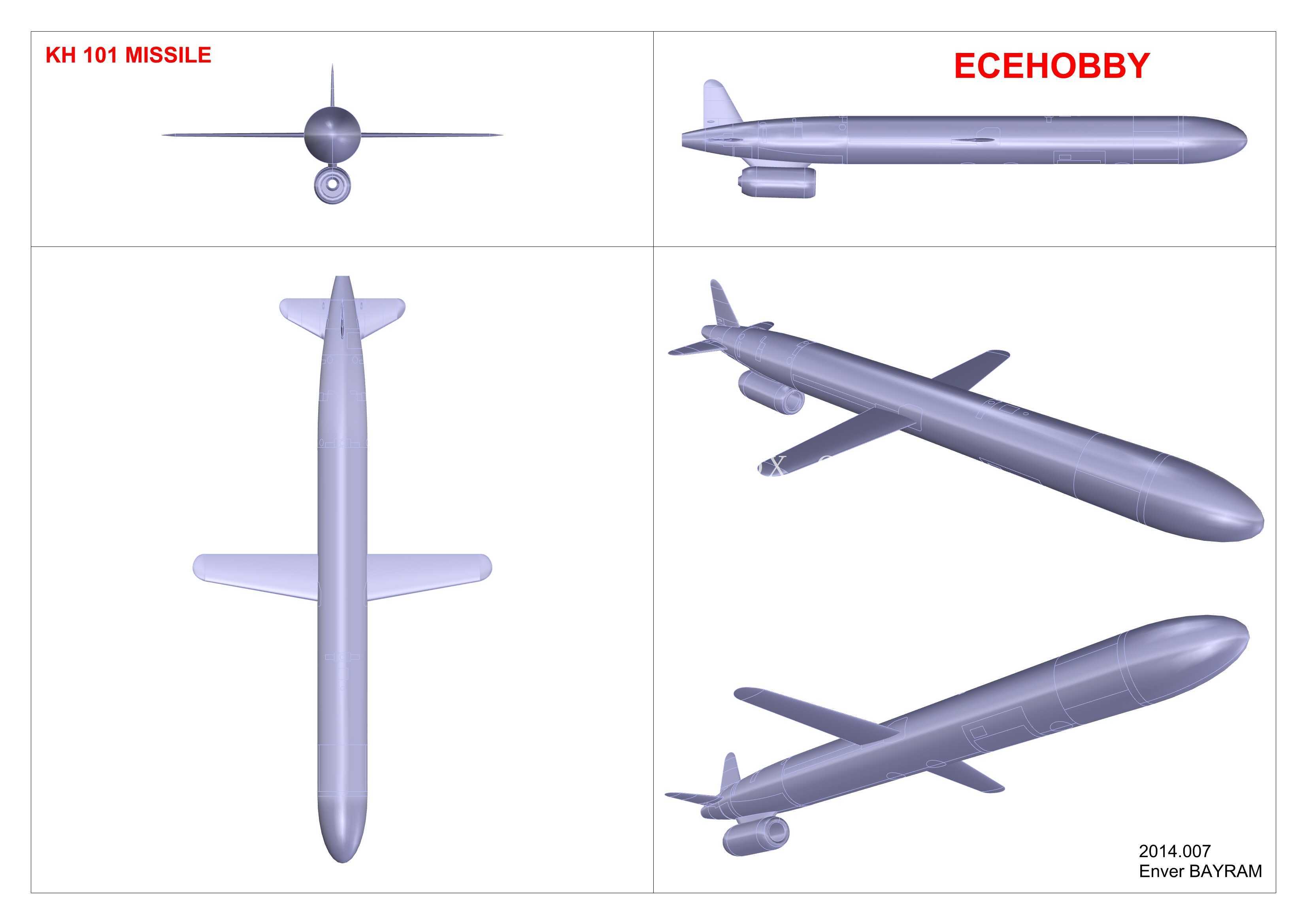

　　从实际用途来看，KH101作为隐身优化构型的远程巡航导弹，弹体截面采用非圆升力体设计，数模中完整还原了其弹体上表面的连续曲面过渡、埋入式进气道的唇口角度以及折叠弹翼的收纳-展开两种状态的外形边界，在开展载机弹舱适配设计时，可直接提取弹体最大截面尺寸、折叠状态翼展、弹体质心相对吊挂点的位置参数，无需反复查阅零散的外形测绘资料；KH555作为常规布局巡航导弹的改进型号，数模中重点还原了其吊挂式发动机短舱的安装位置、三片式尾翼的安装角以及弹体头部的光学窗口凸起轮廓，在开展防区外打击任务的航路仿真时，可直接基于该数模的外形特征设置雷达反射截面积的基础参数，也可用于教学场景中讲解巡航导弹的常规布局与隐身布局的外形差异。本次构建的两款空射巡航导弹外形数模，核心服务于飞行器总体方案论证阶段的气动布局快速迭代、挂载适配性校核以及防务展陈方案的可视化推演，区别于带内部管路、制导舱段细节的生产级数模，该版本重点还原了两款导弹的外部气动轮廓、翼面安装位置、弹体截面变化规律以及吊挂接口的相对位置关系，可直接导入风洞仿真前置处理模块完成初步流场网格划分，也可适配不同机型的挂架模型完成挂载干涉检查。

　　设计思路上，两款导弹的数模均采用了基准草图驱动的参数化建模逻辑，首先沿弹体纵轴建立不同站位的截面控制草图，KH101的截面草图从头部开始逐步过渡到中段的类梯形升力体截面，再到尾部的收缩段，全程保持曲面G2连续，避免出现气动仿真中容易引发流场畸变的硬折边；KH555的截面则以正圆形为基础，在发动机短舱对接位置、尾翼安装位置预留了凸台特征，所有翼面均采用翼型草图沿展向放样生成，机翼后掠角、安装角均设置为可编辑参数，方便后续根据最新的测绘数据快速调整外形。

　　外形尺寸与安装边界方面，数模中统一采用1:1的真实比例建模，KH101展开状态下的弹翼展长、弹体总长度、弹体最大截面宽度均严格匹配公开测绘数据，折叠状态下的弹翼完全收纳于弹体表面的翼槽内，收纳后弹体最大外廓尺寸不超过弹体本身的截面边界，可直接适配轰炸机弹舱的内部挂载空间校核；KH555的发动机短舱吊挂于弹体后段下方，短舱最低点与弹体轴线的垂直距离、尾翼的最大展长均做了精确还原，在开展载机机翼下挂载的干涉检查时，可直接测量导弹与机翼前缘、襟翼作动机构的最小间隙，避免出现挂载状态下与载机活动部件发生碰撞的问题。

　　在实际工程应用中，这类外形级三维数模还可用于防空系统的目标特性仿真，通过导入数模生成不同雷达入射角度下的RCS计算模型，为防空武器的目标识别算法提供基础训练样本；在科普展陈场景中，可基于该数模直接生成3D打印的实体模型，也可对接渲染引擎制作高精度的演示动画，相比传统的三维面片模型，该数模所有特征均为可编辑的参数化特征，后续如果需要补充内部舱段的结构细节，可直接在现有弹体曲面的基础上进行分割、加厚，无需重新构建整个弹体的外形基准。建模过程中特意规避了容易引发仿真错误的非流形几何问题，所有曲面均经过缝合检查，实体化后无破面、无重叠面，可直接导入各类CAE仿真软件、VR演示平台以及CAM加工模块，不需要额外的几何修复工作；弹体表面的所有凸起特征，包括KH101的进气道唇口、KH555的发动机短舱挂架，均做了圆角过渡处理，还原真实导弹的工艺特征，避免数模出现过于尖锐的棱角而不符合实际制造逻辑。
