风暴阴影头皮导弹外观结构三维数模

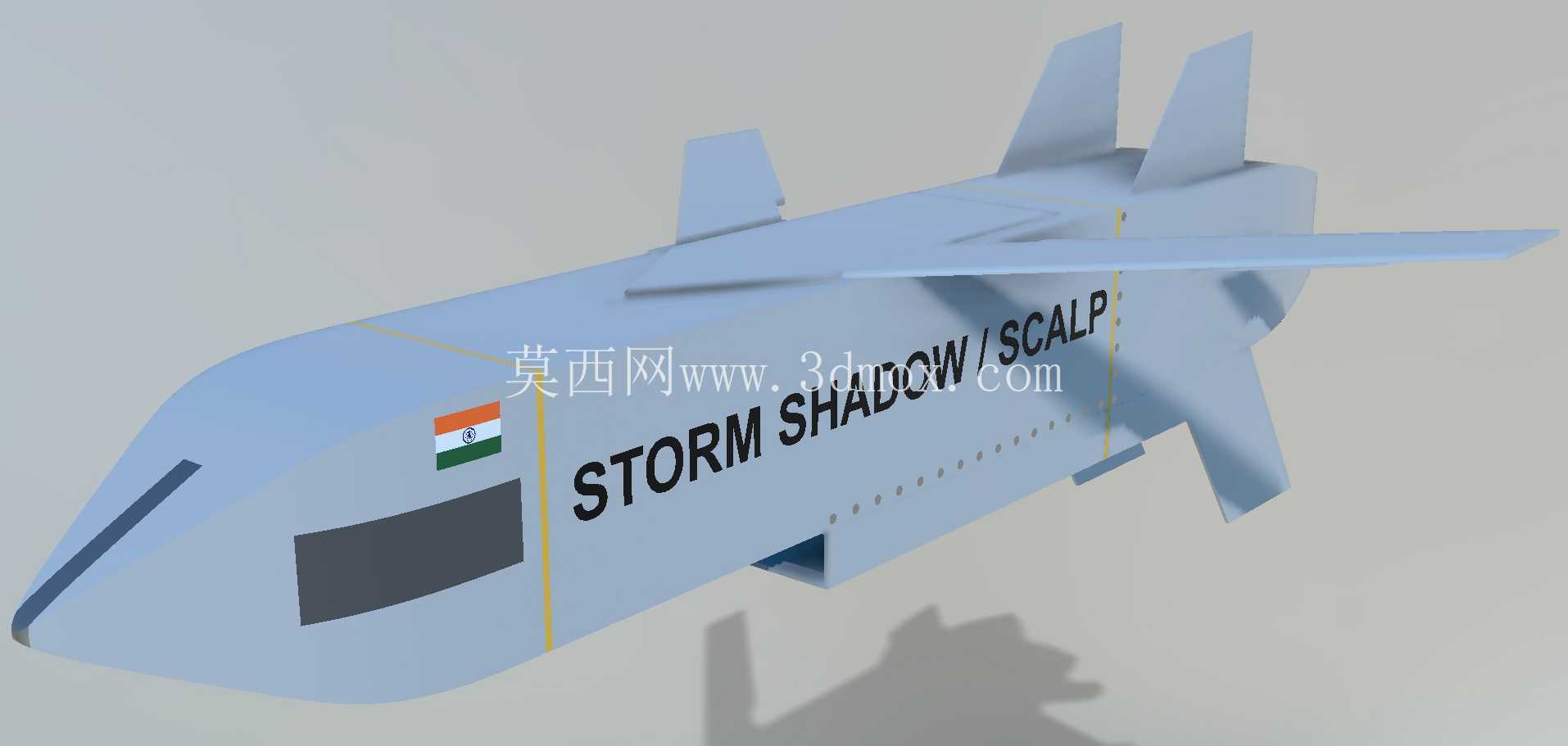

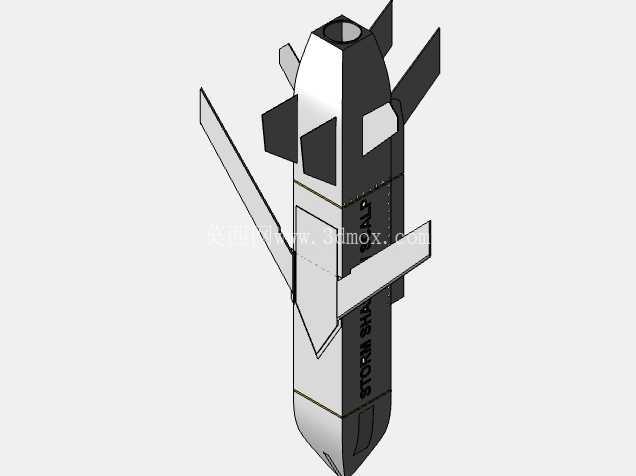

　　该款飞航式导弹弹体结构数模，还原了风暴阴影/头皮系列巡航导弹的整体气动布局与外部结构细节，建模过程中优先匹配了弹体实际挂载适配需求，弹体整体采用低阻修形设计，截面沿轴向呈渐变梯形，兼顾载机挂载时的气动干扰控制与低空突防阶段的飞行稳定性。弹体头部的多面棱边修形并非单纯的外观造型，而是匹配隐身设计需求的结构轮廓，对应实际产品中导引头窗口的安装倾角，建模时严格控制了棱边的过渡圆角半径，避免曲面连续性偏差影响后续气动仿真的边界条件提取。弹体中部的折叠弹翼安装槽位做了精准的结构还原，槽位深度与翼根转轴的安装同轴度公差在数模中预留了装配间隙，匹配实际产品中折叠机构的收放行程，当弹翼处于折叠状态时，整体外轮廓不会超出载机挂架的边界限制，适配战斗机、轰炸机多型挂架的挂载尺寸要求，弹体尾部的舵面安装座与发动机喷口轮廓也做了对应还原，喷口的收敛段曲面与弹体尾部的过渡区域做了连续曲面处理，避免气流分离带来的飞行阻力增量。

　　从实际应用场景来看，该类弹体结构的数模可用于防务装备展示、挂载适配仿真、气动特性初步验证等场景，建模过程中对弹体表面的口盖轮廓做了分区处理，对应实际产品中设备舱、战斗部舱、燃料舱的分段位置，各段之间的连接法兰轮廓也做了简化还原，方便后续做结构拆分演示时快速定位分段边界。弹体整体的重心位置在数模中做了隐含的配重参考标记，对应实际产品中巡航阶段的重心配平区间，挂载点的位置设置在弹体重心靠前的位置，匹配载机投放时的姿态稳定要求，避免投放瞬间弹体姿态失稳碰撞载机。弹翼展开后的翼展尺寸严格匹配公开的装备参数边界，展开后翼面的后掠角做了精准控制，兼顾亚音速飞行阶段的升阻比与舵面操纵效率，舵面的偏转转轴位置设置在翼面气动中心之后，保证飞行阶段的操纵稳定性，避免出现舵面反效的问题。弹体腹部的进气道轮廓做了埋入式修形，与弹体下表面齐平，既降低了飞行阶段的雷达反射截面积，也避免了低空飞行时地面杂物被吸入进气道的风险，进气道的唇口圆角做了优化处理，匹配大迎角飞行阶段的进气效率要求。

　　在建模思路上，优先采用了整体曲面分块构建的方式，先搭建弹体的纵向基准轮廓线，再逐段生成截面曲线，通过扫掠生成整体基础曲面，之后对棱边区域做倒角与曲面过渡处理，最后添加表面口盖、弹翼、舵面、喷口等细节结构，所有曲面的G2连续性都做了检查，避免出现曲面褶皱、曲率突变的问题，方便后续导入仿真软件做网格划分时不会出现畸形网格。弹体表面的隐身涂层区域在数模中做了面组区分，方便后续做渲染或者电磁仿真时快速赋予对应材料属性，导引头窗口的透明区域也做了独立面组拆分，匹配实际产品中透波材料的安装位置。

　　安装边界方面，弹体的挂点接口尺寸匹配标准的机载挂架接口间距，挂点的凸台高度预留了挂架锁钩的安装空间，弹体与挂架连接后的间隙控制在合理范围内，避免飞行过程中出现振动碰撞。弹体尾部的舵面偏转角度预留了足够的活动空间，不会与弹体尾部结构发生干涉，折叠弹翼的收放路径在数模中做了运动仿真验证，收放全过程不会与弹体表面的口盖、传感器凸起发生碰撞，弹翼展开后的锁定位置也做了定位面设置，保证展开后翼面的安装角偏差在允许范围内。
