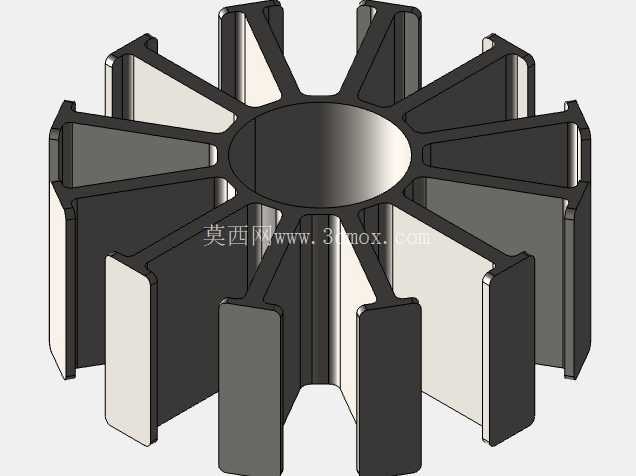

电机定子热场仿真结构三维设计

　　在电机产品的研发迭代流程中，定子作为电机实现电磁能量转换的核心静止部件，其结构设计与热场分布特性直接决定了整机的运行效率、负载能力与使用寿命，本次完成的定子结构三维设计，同步在仿真环境中完成了额定工况下的热场分布计算，能够为后续的结构优化、冷却方案选型提供精准的三维数据支撑。从实际应用场景来看，这类定子结构可适配中小型工业驱动电机、伺服驱动电机等多类电动设备，覆盖工业自动化生产线、小型动力输送设备、精密运动控制平台等多个使用场景，不同场景下的定子需要匹配对应的绕组排布、铁芯叠压结构，同时要兼顾安装空间内的散热路径设计，避免局部过热导致的绝缘层老化、绕组烧毁等故障。

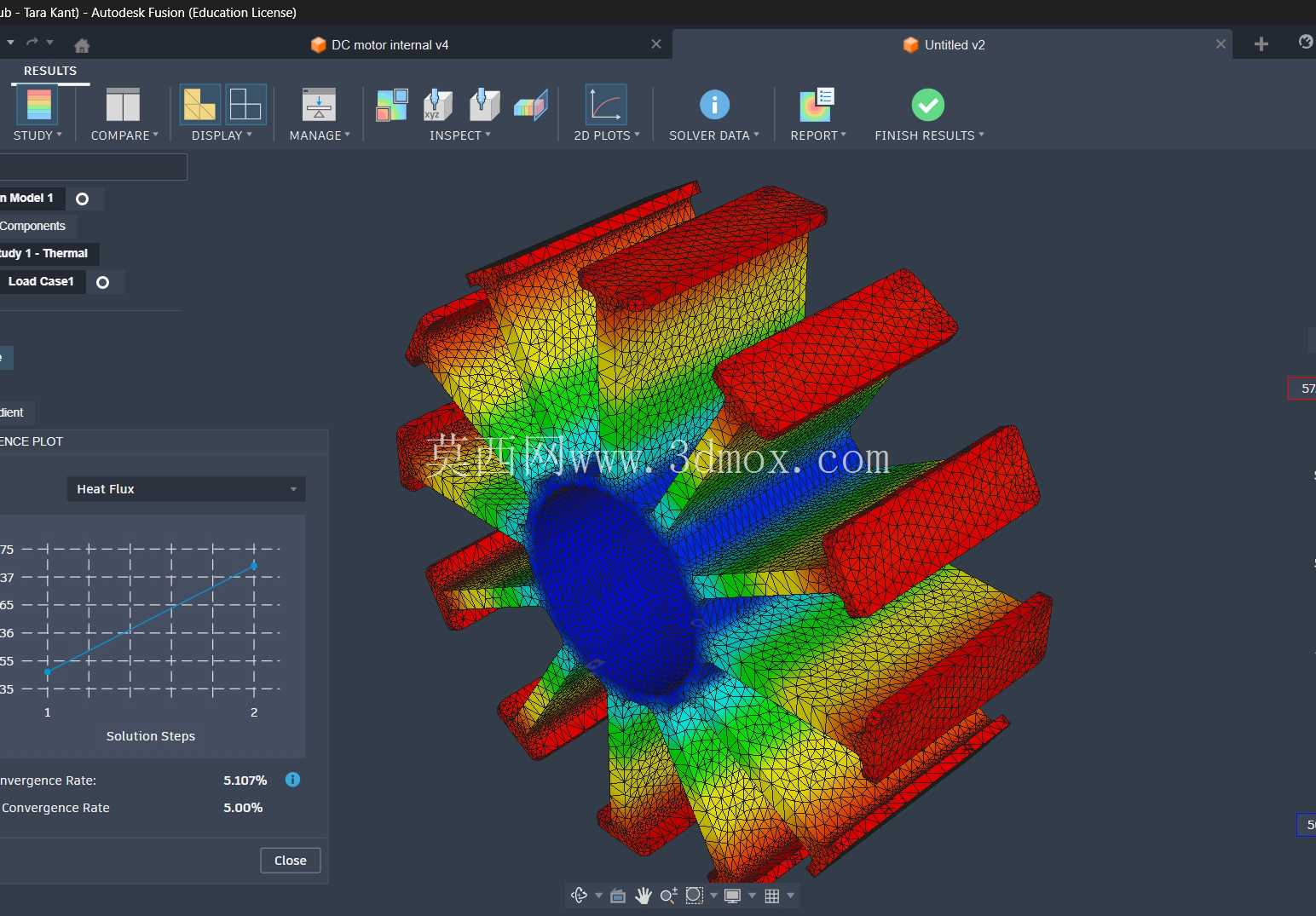

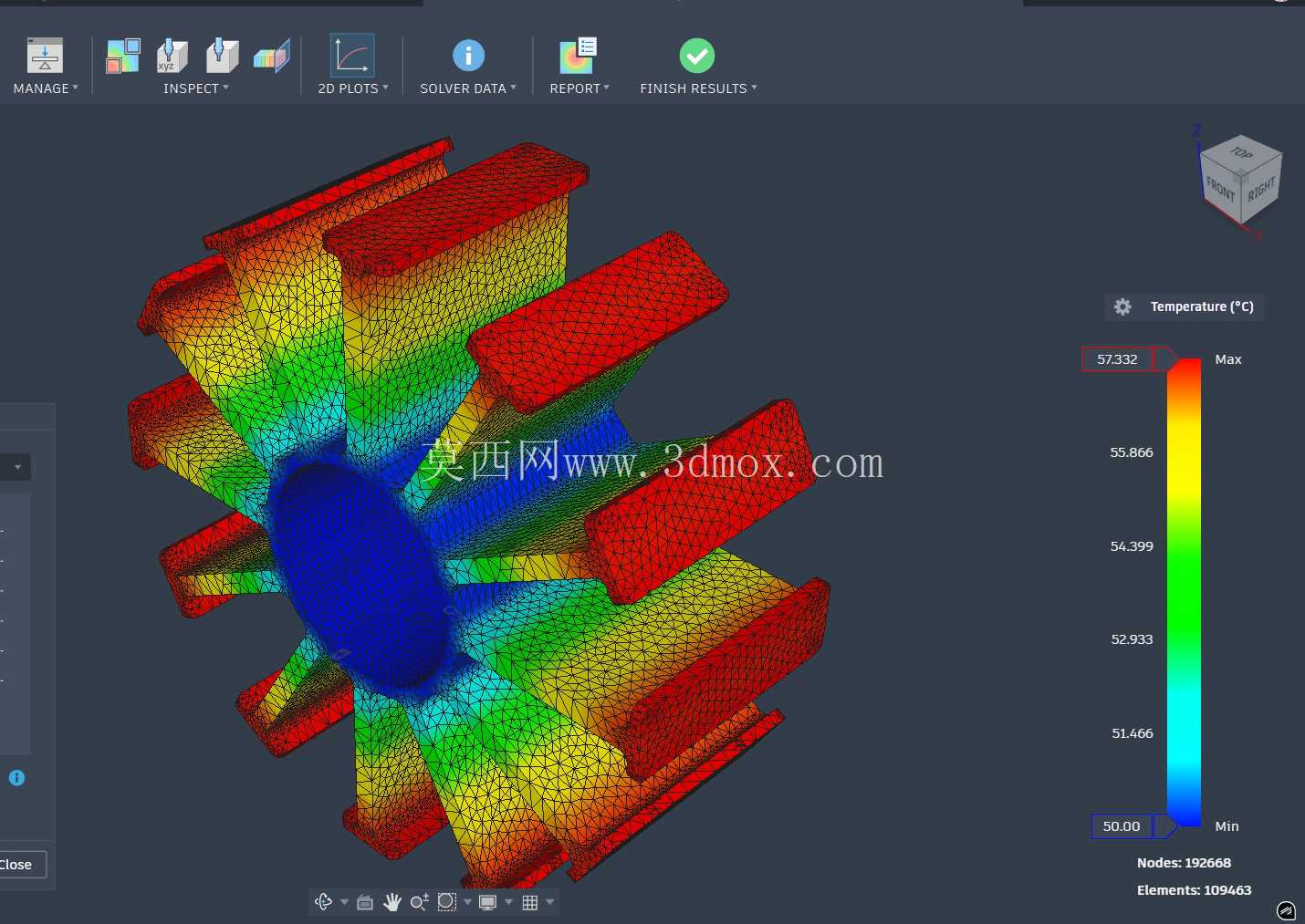

　　从产品功能特性来看，该定子采用多槽集中绕组排布结构，铁芯部分采用硅钢片叠压成型的结构设计，能够有效降低交变磁场下的涡流损耗与磁滞损耗，绕组端部的排布经过结构优化，在保证绝缘间隙的前提下尽可能压缩端部轴向尺寸，减少不必要的空间占用，同时为冷却介质的流通预留足够的通道。热场仿真结果显示，在额定负载连续运行工况下，定子绕组端部与铁芯齿部的温度梯度分布符合设计预期，最高温度区域集中在绕组端部的中段位置，温度从齿顶到轭部呈现均匀递减的分布趋势，没有出现局部异常热点，说明前期的磁路设计与散热路径规划具备合理性。

　　从设计思路层面，整个定子的建模过程完全遵循实际生产加工的工艺逻辑，铁芯部分的槽型尺寸严格匹配绕组线径与嵌装工艺要求，槽口宽度既保证了绕组嵌装的操作空间，又能有效降低气隙磁场的谐波分量，减少运行过程中的转矩脉动与附加损耗；定子的安装止口、定位孔等装配特征完全按照通用电机的安装接口标准设计，能够直接与对应机座号的端盖、机壳完成装配，不需要额外做结构适配。在外形尺寸与安装边界的设计上，该定子的外径、轴向长度、铁芯内径尺寸均匹配常规Y系列中小型电机的安装尺寸链，定子轭部的厚度经过磁密计算校核，既保证了磁路的导通能力，避免轭部磁密过高导致的铁耗激增，又不会因为尺寸冗余导致整机重量与材料成本的上升；安装定位的基准面选取定子铁芯的内圆与端面，保证装配后定子与转子的气隙均匀度控制在合理公差范围内，避免因为气隙不均导致的单边磁拉力、运行振动等问题。在热场仿真的参数设置上，模型按照实际材料属性赋予了铁芯、绕组、绝缘层不同的导热系数、比热容参数，热源加载按照额定工况下的铜耗、铁耗实际计算值进行分布加载，边界条件按照自然冷却工况下的对流换热系数进行设置，最终得到的温度分布结果能够真实反映实际运行中的定子热状态，设计人员可以根据仿真得到的温度云图，针对性调整高温度区域的散热结构，比如在对应位置的机壳上增设散热筋、调整冷却风道的走向，或者优化绕组的浸漆工艺提升绝缘层的导热能力。

　　对于结构设计从业者而言，这类带热场仿真结果的定子三维模型，能够帮助设计人员快速理解电机定子的磁-热耦合设计逻辑，在后续的同类产品设计中，可以直接复用成熟的槽型结构、安装接口尺寸，结合具体的性能参数要求做针对性调整，大幅缩短前期的方案论证与建模周期，同时可以参考热场仿真的边界设置方法，在自己的设计项目中搭建更贴合实际工况的仿真环境，减少物理样机的试制次数，降低研发阶段的成本投入。需要注意的是，在实际应用这类定子结构时，还要结合具体的绝缘等级要求校核最高温度区域的温升限值，不同的绝缘材料对应的允许最高温度存在差异，如果应用在高负载、高环境温度的场景下，还需要在现有结构基础上进一步优化散热设计，比如采用强制风冷、水冷等冷却方式，保证定子长期运行在允许的温度范围内，提升整机的运行可靠性。
