球梁联动往复传动执行机构结构设计

　　这套球梁联动结构属于小型往复式传动执行组件，主要适配小行程、低负载的直线往复动作输出场景，常见于轻工生产线的小件推送工位、教学演示实验台、小型物料分拣单元的拨料机构，也可作为自动化设备里的辅助抬升、摆转联动组件使用，相比纯齿轮齿条传动，这类球铰配合梁体的结构在运行时具备一定的自适应容错量，对安装面的平行度公差要求更低，适合非精密级的低成本自动化改造场景。

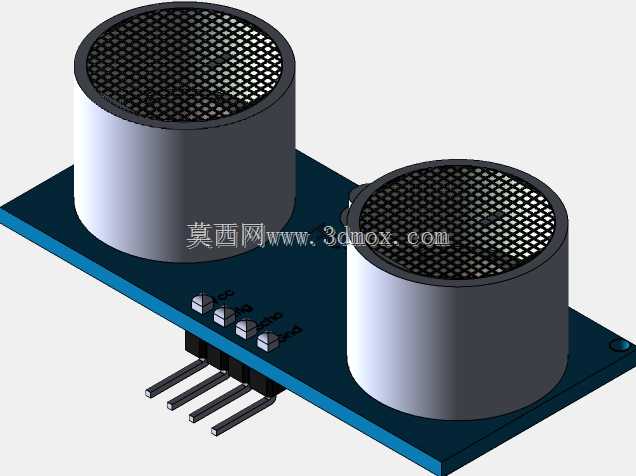

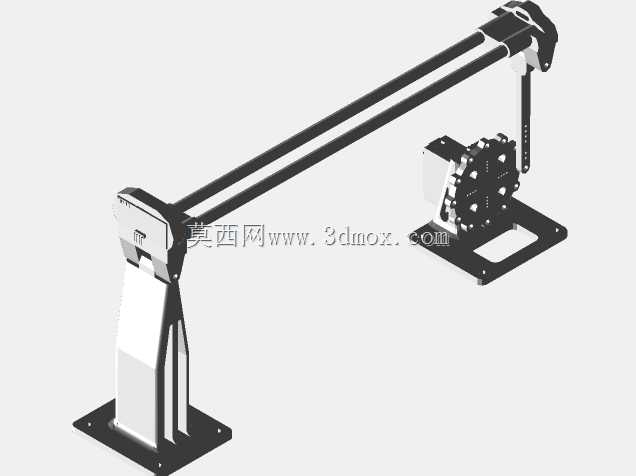

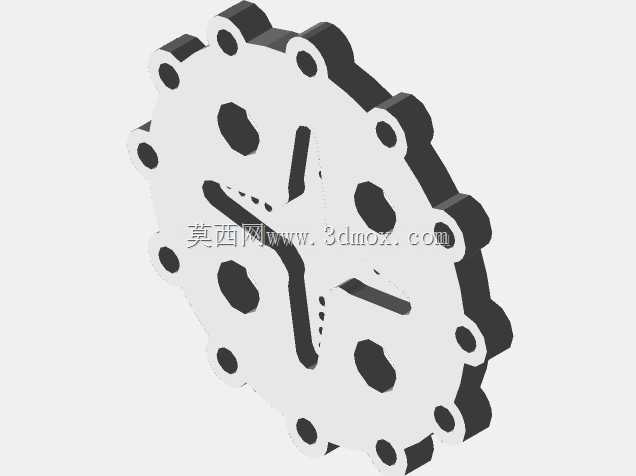

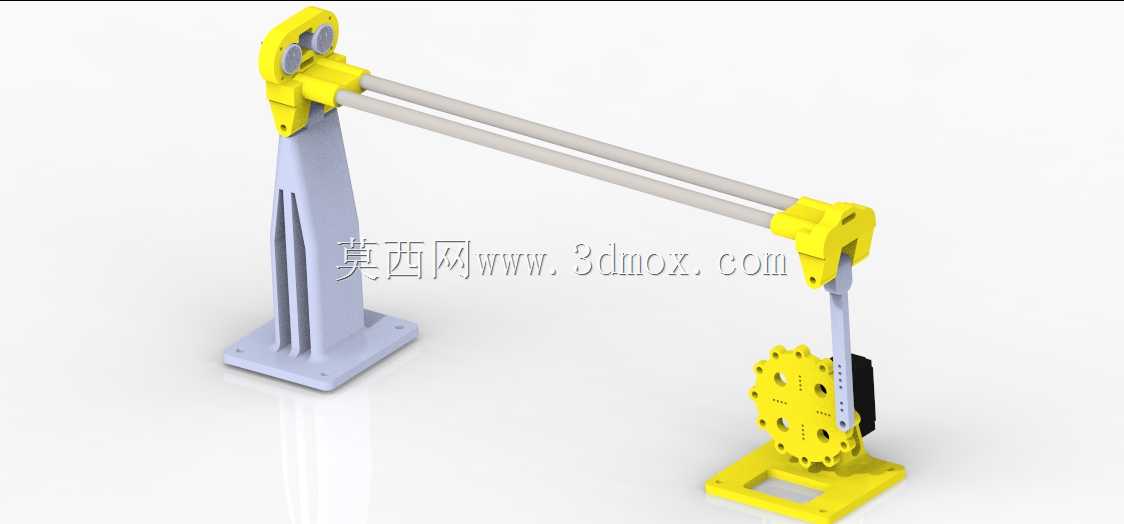

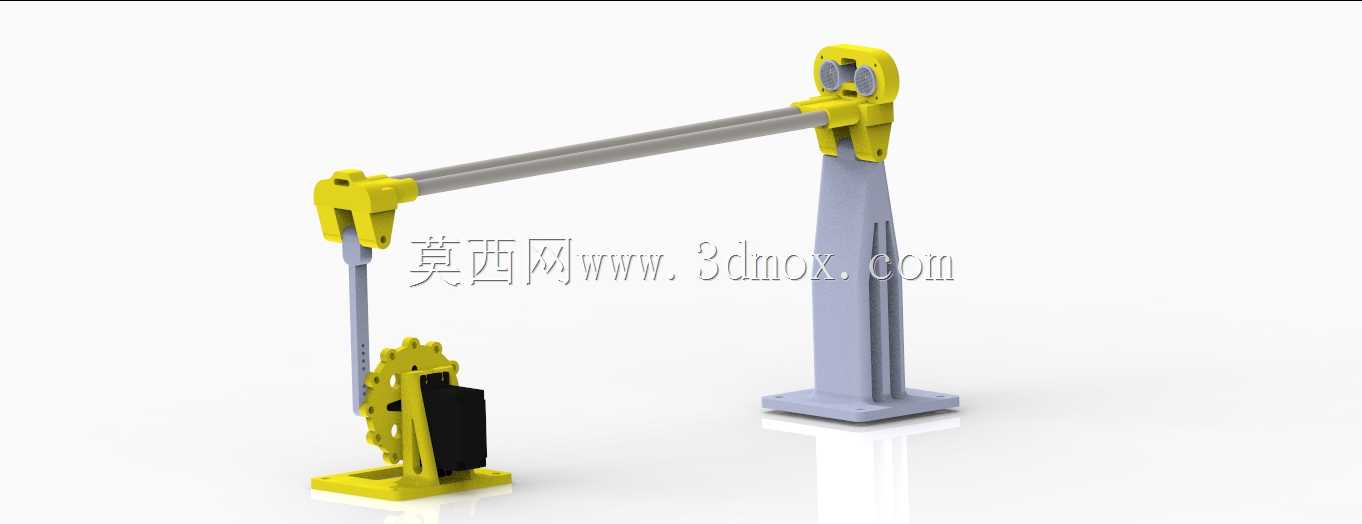

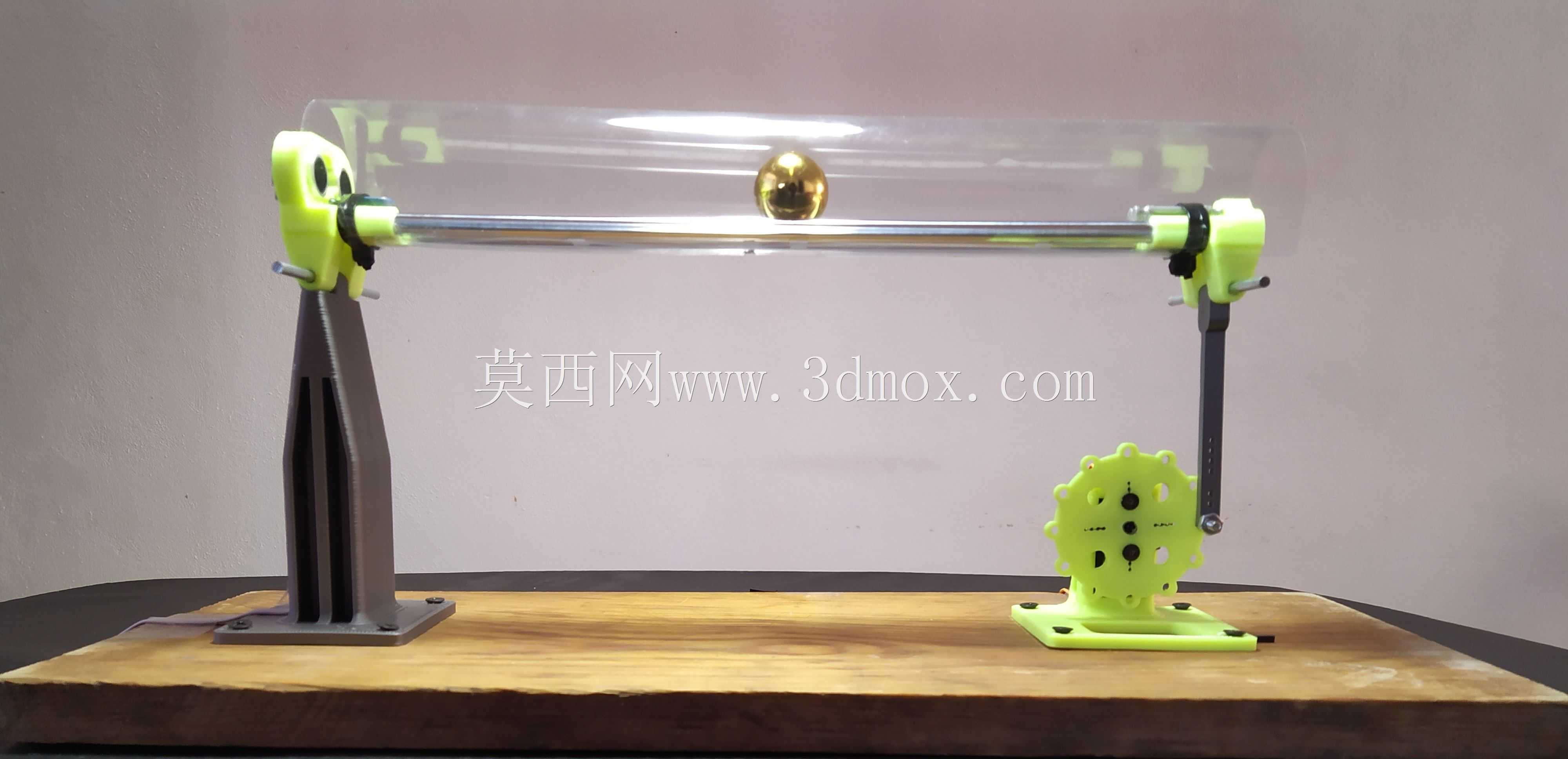

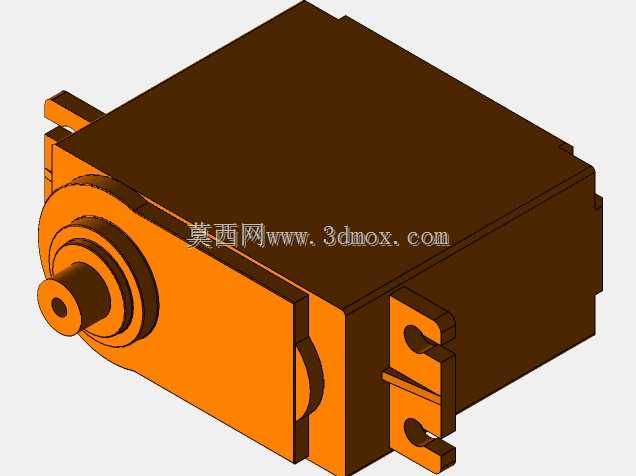

　　从功能实现逻辑来看，结构通过竖直立柱顶端的铰接座连接长跨度横梁，横梁一端通过球铰结构连接下方的从动执行端，另一端与立柱侧部的驱动组件形成联动，当驱动端带动齿轮组做定轴转动时，铰接在齿轮偏心位置的连杆会拉动横梁绕顶端铰接点做小角度往复摆转，最终带动末端执行件完成设定轨迹的上下往复兼小幅横向位移，整个传动链没有冗余的中间传动件，动力传递路径短，空载运行时的传动损耗控制在较低水平，日常维护仅需定期给铰接点加注润滑脂即可，不需要复杂的间隙调整工序。

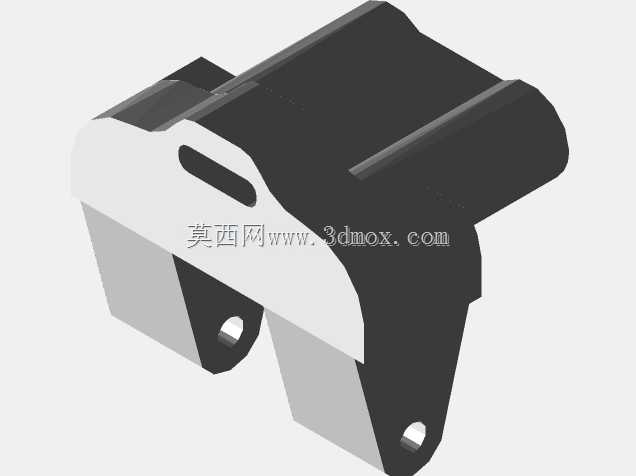

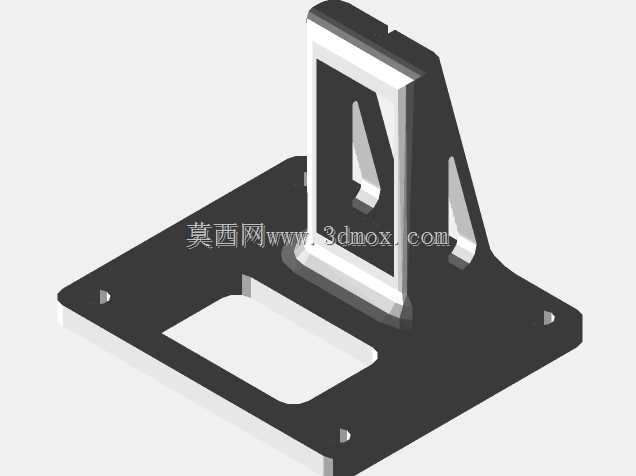

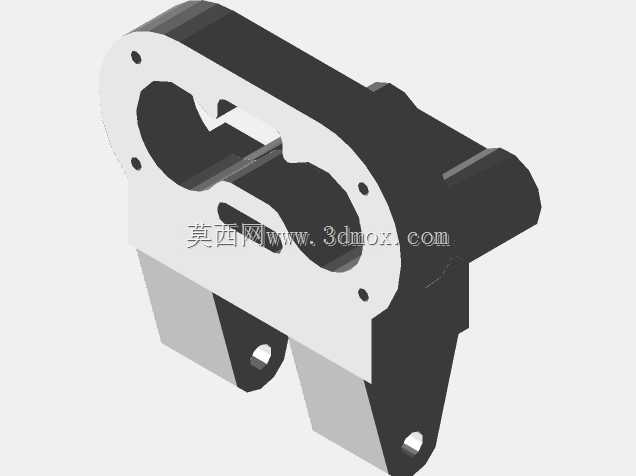

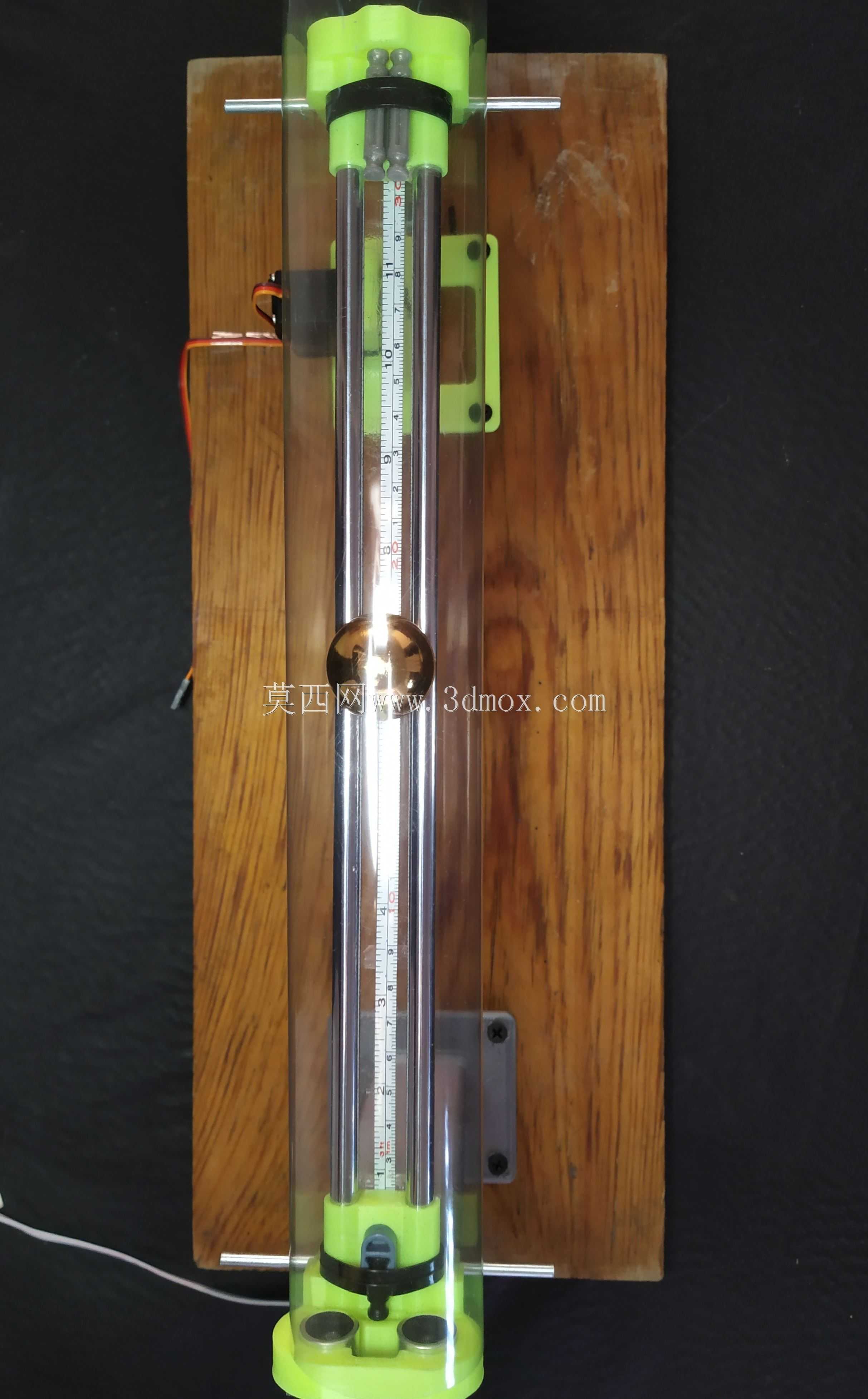

　　设计过程中优先考虑了安装适配性，立柱底部采用方形法兰安装座，四个安装孔位按照通用小型机架的安装间距排布，可直接固定在铝型材机架的T型槽面上，也可通过转接板安装在钢板焊接的设备台面上，安装面的平面度公差要求控制在0.2mm以内即可保证运行顺畅，不会出现卡滞问题。横梁主体采用等截面矩形杆结构，在保证纵向抗弯强度的前提下尽可能降低自身重量，减少驱动端的负载冗余，两端的铰接座都采用快拆式销轴固定，后期更换不同长度的横梁即可调整末端执行件的行程范围，不需要改动其余的基座与驱动部分结构，模块化程度较高。

　　末端执行部分集成了齿轮导向与滑块限位结构，竖直方向的导杆与侧面的齿轮形成啮合限位，避免横梁摆转时末端出现多余的周向转动，保证执行端的动作轨迹始终在设计的二维平面内，不会出现偏摆刮碰周边设备部件的问题。整个结构的外形边界控制较为紧凑，横向最大跨度根据横梁长度确定，常规配置下横向占用空间不超过600mm，竖直方向总高度不超过450mm，末端执行端的有效工作行程可达到120mm，完全满足多数小型工位的动作行程需求。

　　在细节设计上，所有铰接点都采用自润滑衬套配合钢制销轴，衬套的磨损量可通过销轴端部的调节螺母进行补偿，长期运行出现铰接间隙后不需要更换衬套，仅需微调螺母预紧量即可消除间隙，降低后期运维成本。驱动侧的齿轮组采用开放式布置，方便观察齿轮啮合状态，也便于日常清理啮合面附着的粉尘杂物，适合在多粉尘的轻工生产车间环境下使用，不会因为少量粉尘堆积就出现传动卡滞问题。结构的所有受力部件都做了等强度优化，立柱根部做了圆弧过渡处理，避免应力集中导致的长期运行疲劳断裂，横梁与铰接座的连接位置增加了加强筋结构，在承受最大额定负载时横梁的最大扰度控制在0.1mm以内，不会因为横梁变形影响末端执行件的动作精度。
