带安装底座的L型支撑阀座结构设计

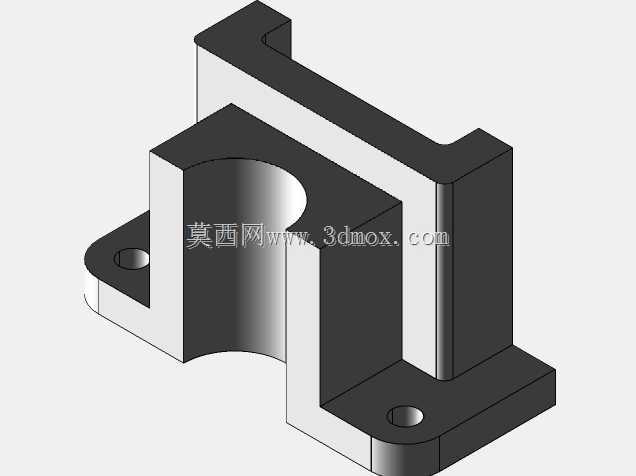

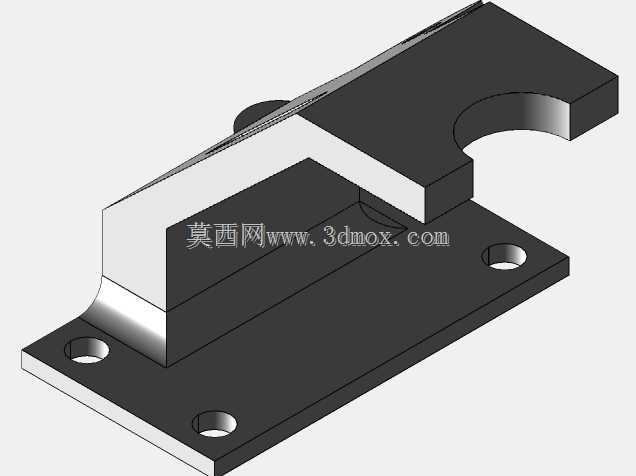

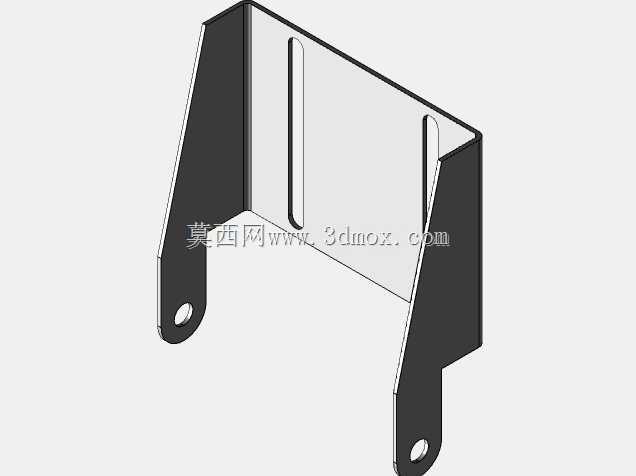

　　该结构件属于减压阀配套的支撑安装类构件，主要应用在工业流体管路系统中，承担阀体主体的承载、定位以及管路安装基准的作用，常见于化工流体输送、车间压缩空气管网、小型液压动力单元的减压阀组集成安装场景，能够为减压阀芯组件提供稳定的安装依托，避免阀体工作过程中受流体冲击产生位移或振动偏移。从功能特性来看，构件采用L型一体式弯折结构，竖直立面设置半圆弧内凹型腔，可直接与减压阀的圆柱形阀体侧壁贴合定位，配合两侧的限位立面限制阀体周向转动，底部水平延伸出两个带安装孔的固定翼板，能够通过螺栓直接固定在安装基面或阀组集成板上，无需额外设计转接支架，大幅减少阀组安装的零件数量。

　　设计过程中优先考虑了安装边界的适配性，半圆弧型腔的内径尺寸匹配常规通径直动式减压阀的阀体外径，两个安装孔的孔距符合通用阀组安装板的孔位标准，竖直立面的高度经过受力校核，能够覆盖阀体下部1/3的支撑高度，既保证支撑稳定性，又不会遮挡阀体上的调节旋钮、压力检测接口等操作部位。结构的壁厚设计遵循等强度原则，型腔侧壁厚度与底座翼板厚度保持一致，避免壁厚差异导致的铸造或注塑成型缺陷，安装孔位置做了局部加厚凸台处理，螺栓锁紧时不会出现翼板变形问题。L型结构的内侧转角处设置了工艺圆角，既可以降低应力集中系数，提升构件受冲击载荷时的结构强度，也能在加工过程中减少刀具清根的工序难度。

　　实际装配时，阀体可直接卡入半圆弧型腔，通过侧面的紧定螺钉或抱箍完成与支撑座的固定，底座翼板的安装孔预留了0.5mm的间隙余量，能够补偿安装基面的平面度误差，降低装配对位难度。该构件同时兼顾了支撑定位与安装固定的双重作用，在紧凑型阀组设计中，可直接作为减压阀的安装基准件使用，无需额外设计支撑结构，有效压缩阀组整体占用空间，适合在空间受限的设备内部管路布局中应用。
