带线信号传输阻尼式手动目标搬运装置

　　装置自带的阻尼器是结构设计里的核心功能部件，在目标被触发倾倒或者位移的瞬间，阻尼器会缓冲目标的动作冲击力，避免刚性碰撞导致的结构件变形、连接点位松脱，同时阻尼器的动作行程经过匹配设计，不会因为缓冲作用延迟信号触发的响应速度，保证信号传递的实时性。线信号传输的结构设计，摒弃了无线传输容易受场地电磁干扰、信号遮挡延迟的问题，通过有线连接的方式将目标的触发状态直接传递给后端的接收设备或者其他联动的目标装置，能够实现多目标组网联动，比如在序列爆破模拟训练里，一个目标被触发后，信号可以通过有线链路传递给相邻的其他目标，按照预设逻辑完成后续的动作响应，信号传输的稳定性在复杂场地环境下更有保障。在靶场训练、爆破作业模拟、战术场景演练这类需要布设可触发式目标的场景里，手动搬运目标装置一直是兼顾布设效率与触发反馈可靠性的核心配套部件，这款带线信号传输的手动搬运目标装置，就是针对这类场景的实际作业需求做的结构优化设计。从实际使用场景来看，这类装置常被布置在开阔演练场、室内模拟战术巷道、爆破试验测试区，作业人员不需要借助额外吊装或电动工具，单人即可完成装置的搬运、就位与固定，相比固定式靶标，它的布设灵活性更高，能够根据每次训练或测试的方案快速调整点位，适配不同的场景布局要求。

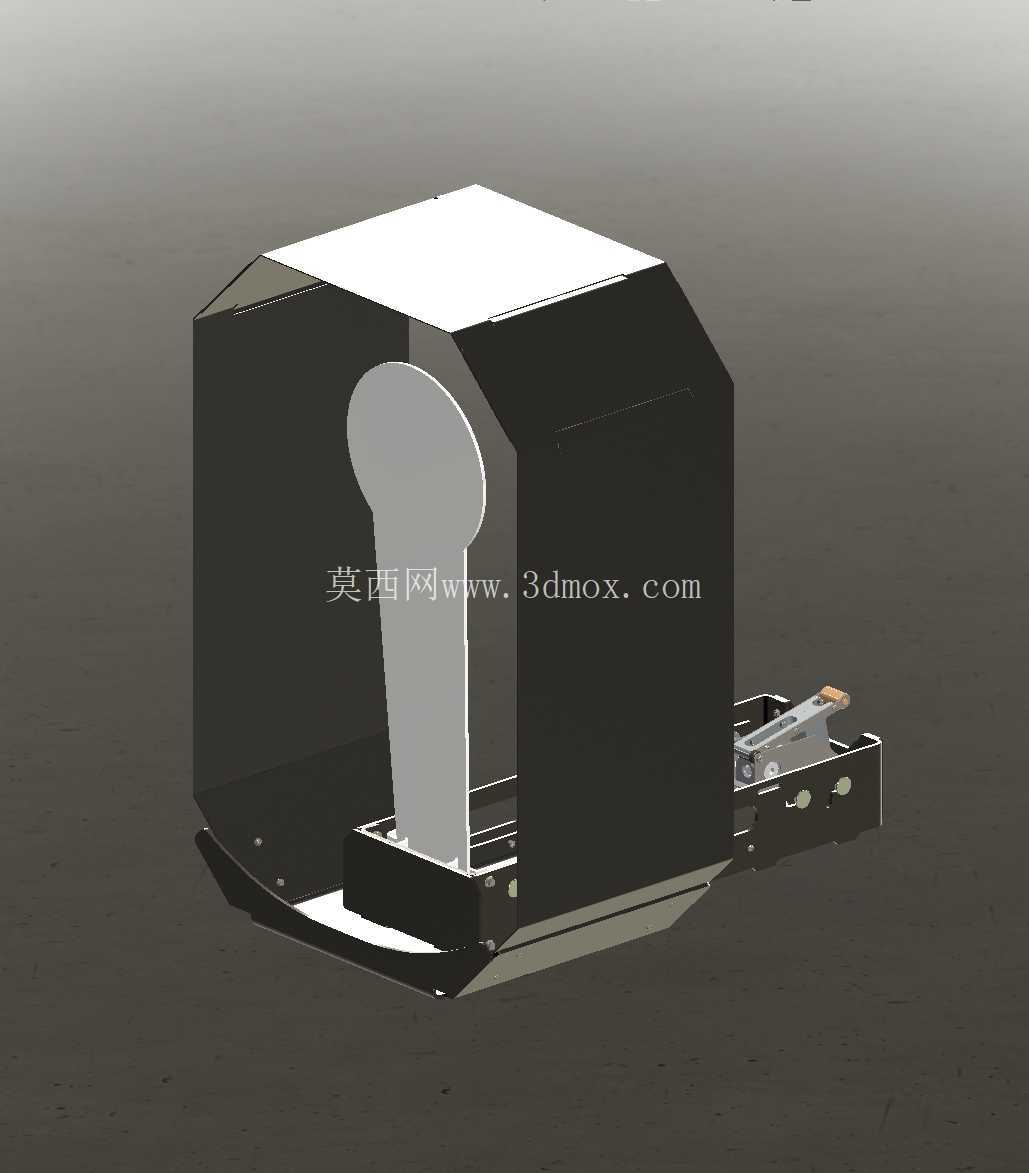

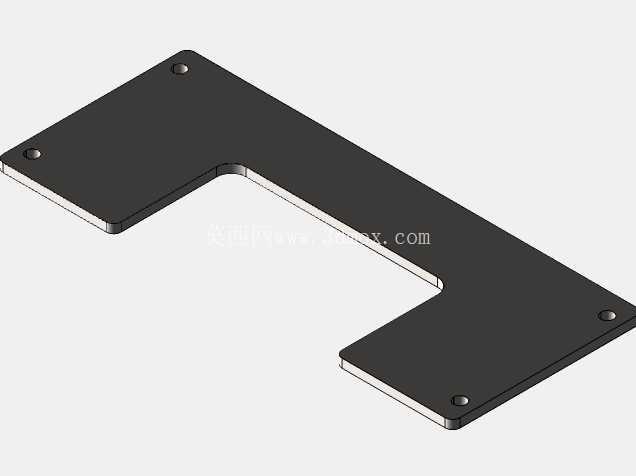

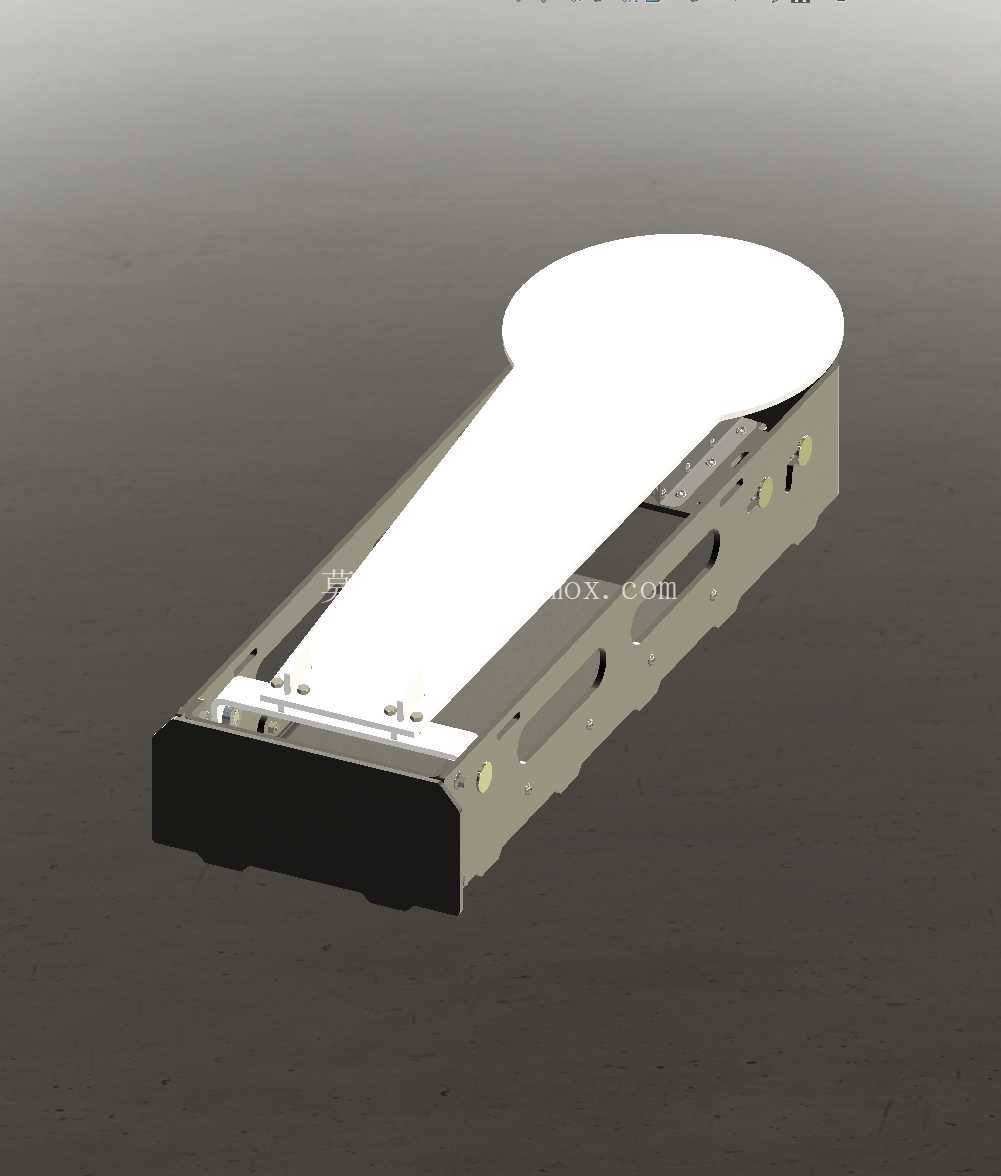

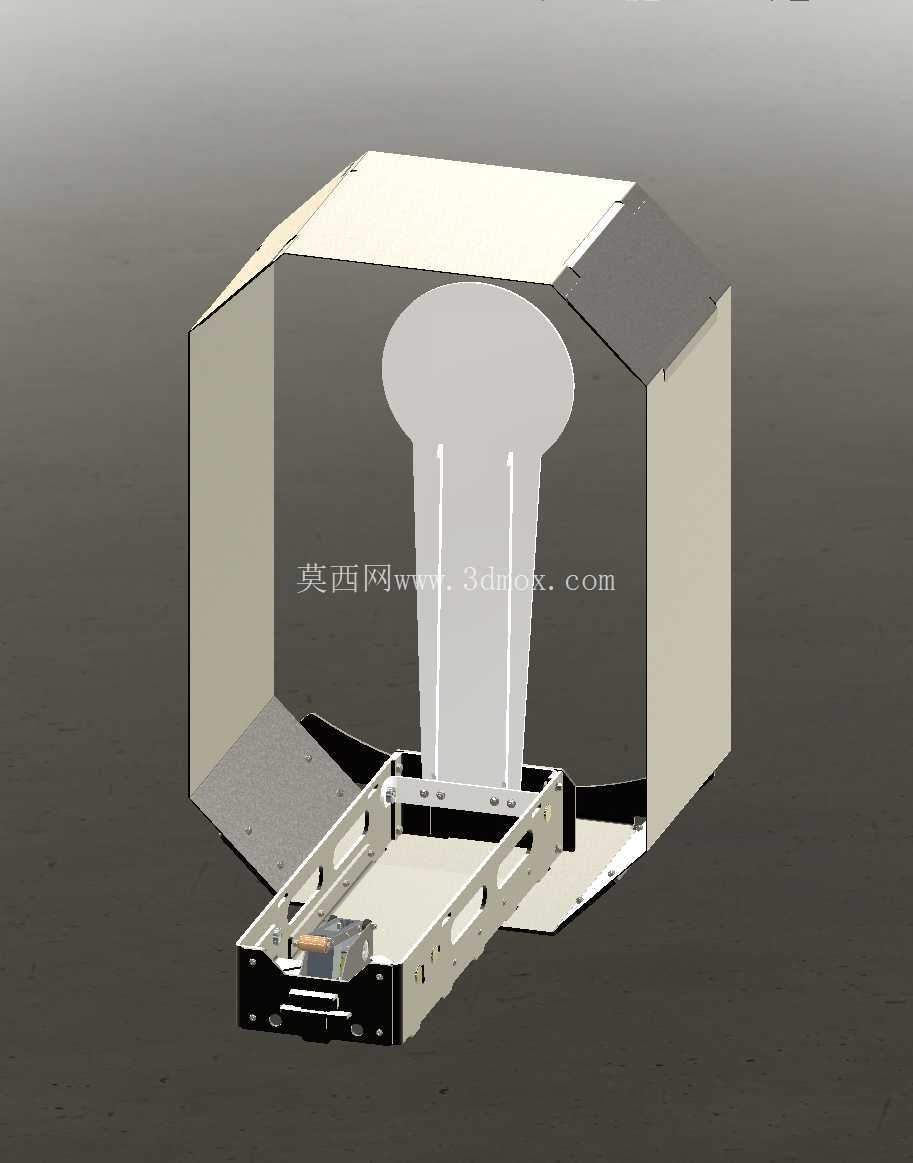

　　从结构设计思路来看，整个装置采用分体式组合结构，底部的安装基座采用长条形滑轨式结构，基座上预留了多组标准化的安装孔位，既可以通过膨胀螺栓直接固定在混凝土地面，也可以通过快速夹钳固定在临时搭建的钢制演练平台上，安装边界的适配性较强，基座的宽度控制在常规单人可搬运的尺寸范围内，基座底部做了防滑耐磨的垫层，在临时放置不做永久固定的时候，也能避免装置受外力后出现滑移偏移。上部的目标安装位采用快拆式连接结构，不需要额外工具就能更换不同外形的目标靶板，适配不同的训练或测试需求，目标立板的高度经过人体工程学匹配，刚好对应常规作业时的触发受力角度，手动操作的时候不需要过度弯腰或者抬臂就能完成目标的复位、搬运操作。

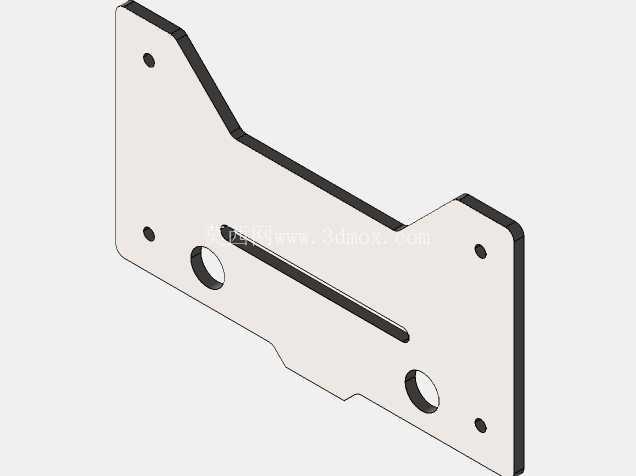

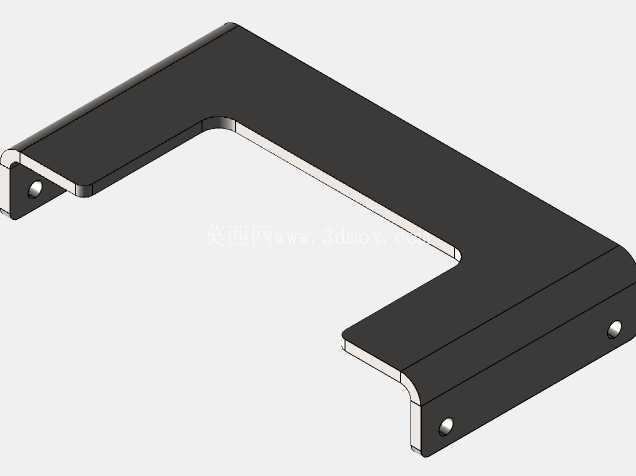

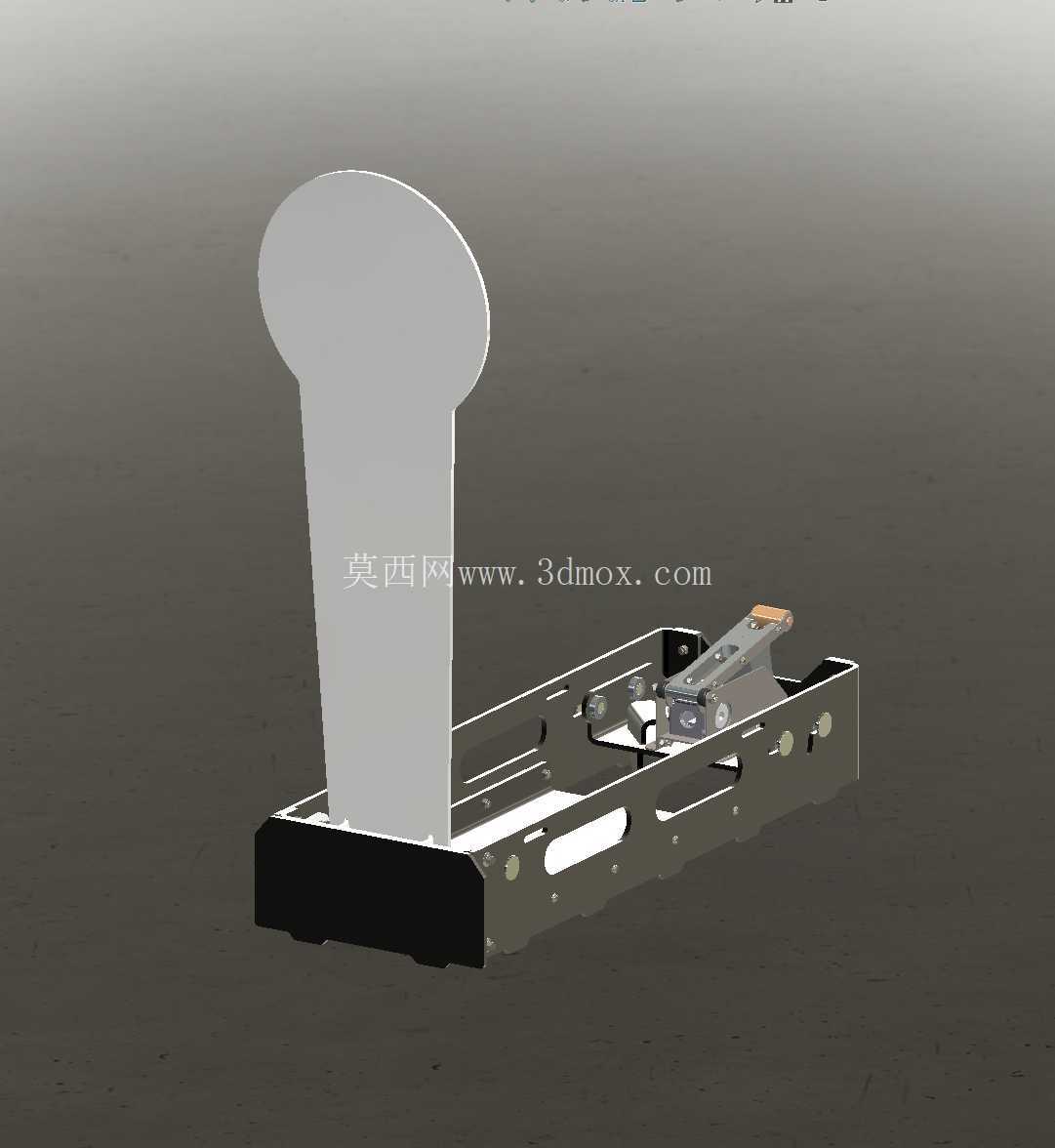

　　装置的手动操作机构设置在基座侧方，操作手柄做了防滑纹理处理，扳动操作手柄的时候可以解锁目标的固定状态，同时触发信号传输的触点开关，整个操作行程的阻尼感经过调校，既不会因为误碰导致误触发，也不会因为操作力过大影响作业效率。在结构强度设计上，所有承力部件都采用了钣金折弯加焊接的结构，连接转轴部位做了渗碳硬化处理，能够承受反复触发、复位带来的磨损，长期使用也不会出现转轴旷量、结构松动的问题。有线信号的接线端口设置在基座的侧端，做了防拉扯的结构设计，线缆连接后有专门的压线结构固定，避免搬运过程中线缆被拉扯导致接线脱落，端口采用通用的工业级接插件，兼容常规的信号传输线缆，现场更换线缆不需要专门做接线处理，直接插拔就能完成更换。

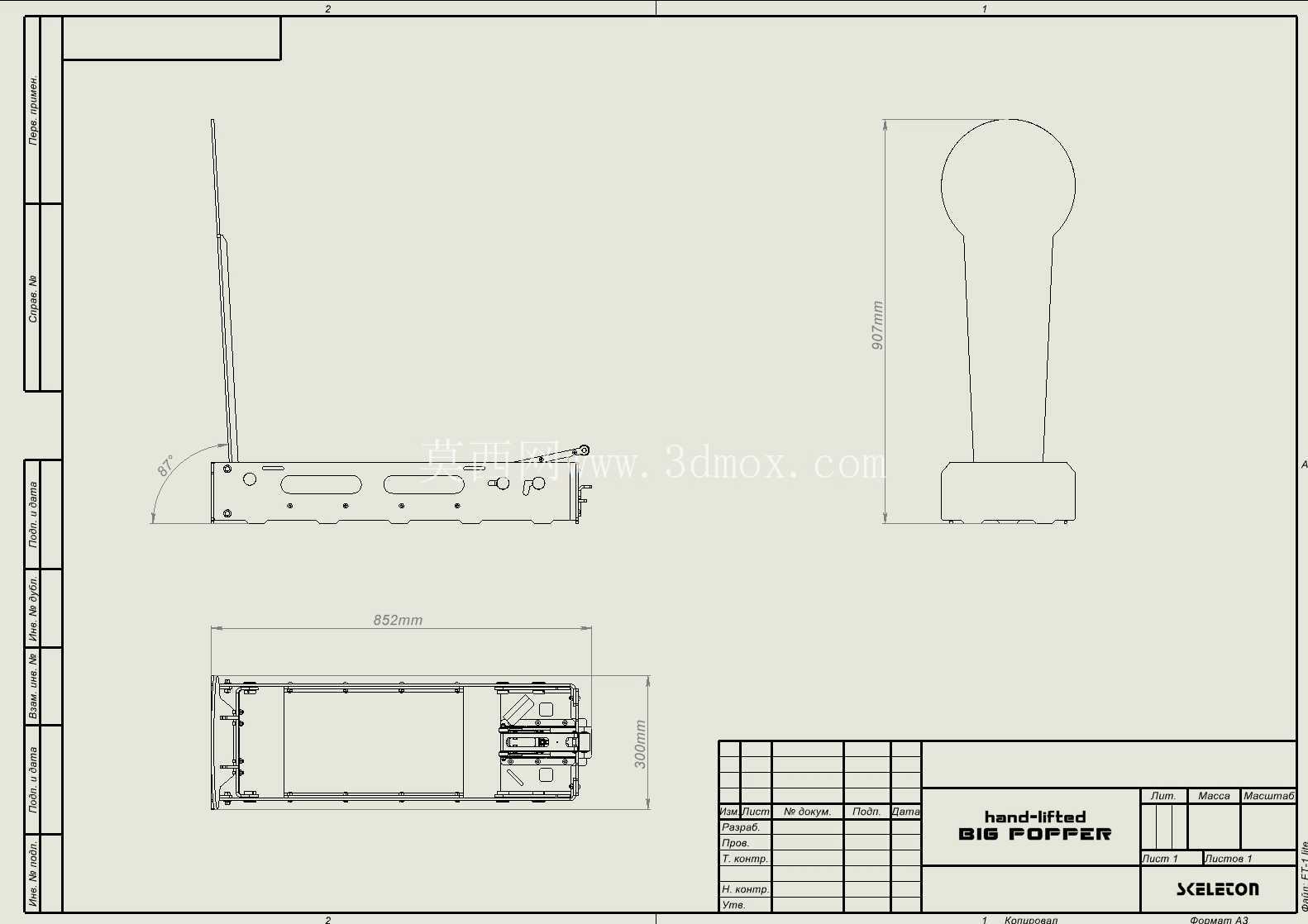

　　从安装边界的尺寸来看，整个装置的基座长度适配常规的靶位间隔要求，安装时相邻装置之间不会出现结构干涉，目标立板的外形轮廓做了圆角处理，搬运过程中不会划伤作业人员，装置整体的重心落在基座的中心区域，即使目标立板处于直立状态，整体的抗倾覆能力也能满足户外场地有风环境下的使用要求，不会因为侧风出现意外倾倒触发信号的问题。阻尼器的参数可以根据实际使用需求做微调，比如在需要模拟不同触发力度的场景下，可以调整阻尼器的阻尼系数，改变触发目标需要的作用力大小，适配不同的训练科目要求。信号传输的线路采用内置式走线，所有线缆都隐藏在基座的结构腔体内部，不会裸露在外被外物刮蹭损坏，同时也避免了场地内的砂石、积水进入线缆连接部位造成接触不良。整个装置的结构没有复杂的传动部件，日常维护只需要定期给转轴部位加注润滑脂，检查接线端口的接触状态即可，维护成本很低，适合在户外训练场地这种长期暴露在自然环境下的场景使用。
