公制北约标准战术附件导轨结构设计

在轻武器战术改装、光电观瞄设备搭载、野外作业便携装备快装的场景里，标准化导轨接口是实现不同附件快速拆装、定位锁紧的核心结构，STANAG4694公制北约导轨作为目前跨装备通用的接口标准，其结构尺寸的一致性直接决定了不同厂商生产的附件能否实现无调整适配。

从实际使用需求出发，这类导轨首先要解决的是重复装夹的定位精度问题——日常训练中射手频繁拆装瞄准镜、战术灯、激光指示器等附件时，不需要重新校准归零，这就要求导轨的卡槽定位面、锁紧接触面的形位公差控制在极小范围内，同时导轨本身的截面刚性要能承受附件自重带来的弯矩，以及射击时的往复冲击载荷，避免长期使用后出现导轨变形导致附件松动、偏移。

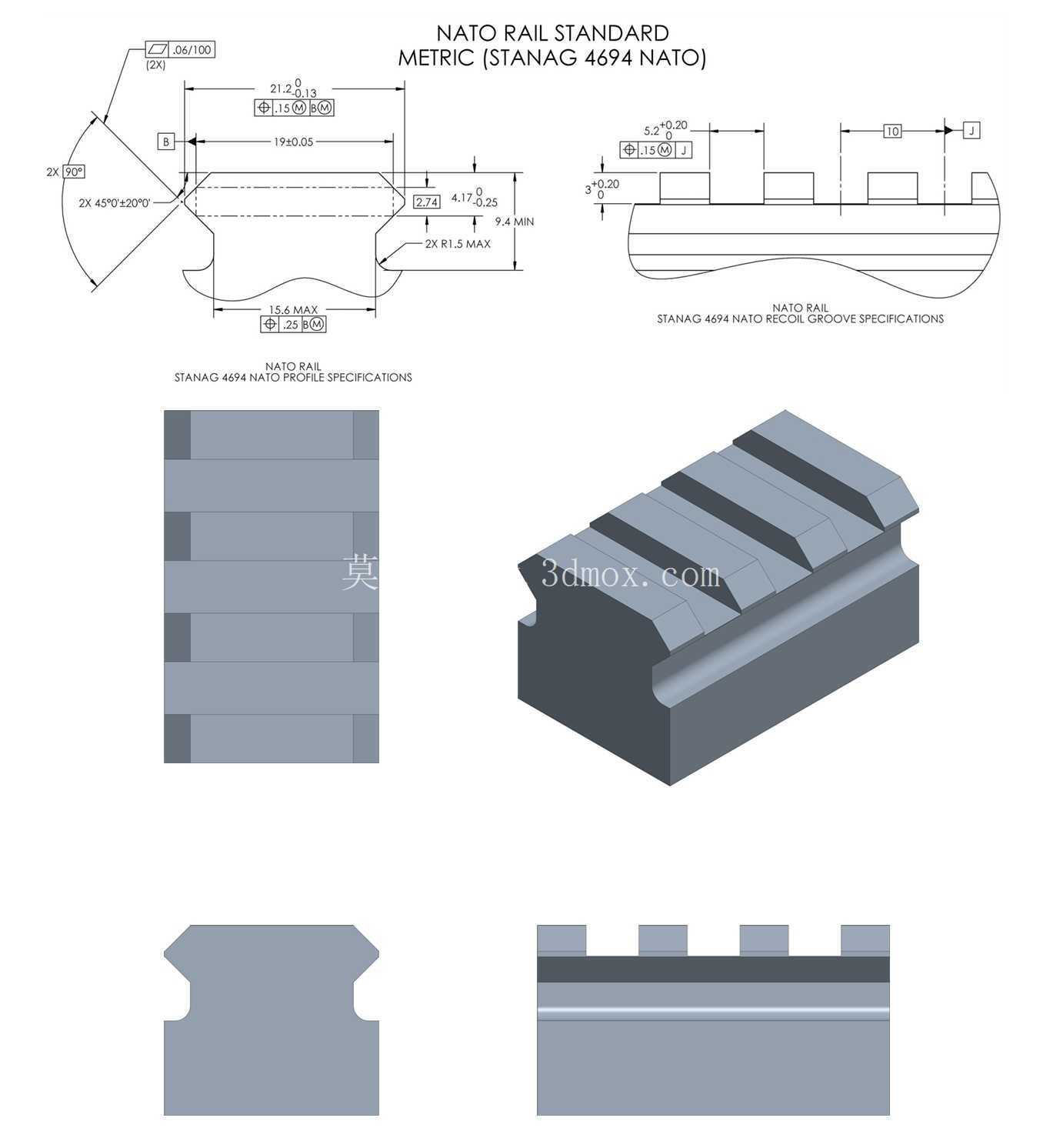

设计这款导轨结构时，首先要严格遵循公制标准的尺寸边界：导轨总宽度、卡槽的深度与间距、顶部定位凸棱的倒角尺寸、底部安装基面的平面度都要完全匹配标准要求，不能随意调整关键配合尺寸。首先确定的是导轨的截面轮廓，两侧的锁紧卡槽采用对称式设计，卡槽的侧壁带有规定的倾斜角度，这个角度是经过长期验证的，既能保证附件锁紧块卡入后有足够的抱紧力，又不会因为角度过陡导致拆装卡滞，或者角度过缓出现锁紧后窜动的问题。顶部的凸棱是主要的定位基准，凸棱的顶面平面度、相邻凸棱的间距公差直接决定附件的安装精度，设计时凸棱的边角处做了标准规定的小倒角，既可以去除加工毛刺，也能在附件滑入导轨时起到导向作用，避免硬怼刮伤配合面。

从安装边界来看，这类导轨可以根据实际搭载需求截取不同长度，单段导轨的底部为平整安装基面，可以通过螺钉、焊接或者粘接的方式固定在装备本体上，安装时只要保证基面与装备的贴合面平行，就能保证附件安装后的指向精度。导轨的截面高度是固定的标准值，不管搭载的是低基线的机械瞄具，还是高基线的望远式瞄准镜，都能通过匹配对应的镜座实现统一的瞄准线高度，不需要针对不同导轨单独调整镜座尺寸。

在结构细节处理上，导轨的卡槽底部做了微小的退刀结构，方便铣削加工时刀具退刀，不会在卡槽根部留下加工圆角影响锁紧块的贴合深度；导轨的两端都做了导入倒角，附件从端部滑入时不需要精确对准就能顺利卡入卡槽，夜间盲操作时也能快速完成附件拆装。考虑到户外使用的环境，导轨的所有外露棱边都做了钝化处理，不会出现尖锐边角割手或者勾挂装具的问题，同时配合面的表面粗糙度控制在合理范围，既不会因为过于粗糙导致拆装阻力过大，也不会因为过于光滑降低锁紧后的摩擦力。

实际应用中，这类导轨除了轻武器领域，还广泛用在战术头盔的附件搭载、野外勘探设备的快装支架、摄影器材的快装系统里，只要是需要快速更换外接附件、同时要求装夹后定位稳定的场景，这种标准化导轨结构都能发挥作用。设计时没有额外增加非标准的结构特征，完全遵循公制标准的尺寸要求，保证所有符合STANAG4694标准的附件都能直接安装使用，不需要做任何适配修改。从受力角度分析，导轨的受力主要来自附件的重力、射击时的前后冲击载荷以及侧向的磕碰力，对称的截面结构让导轨在各个方向的抗弯强度都保持一致，不会出现某个方向受力容易变形的问题，即使是搭载重量较大的热成像瞄具、重型战术灯，也能保持结构稳定，长期使用不会出现定位偏移。

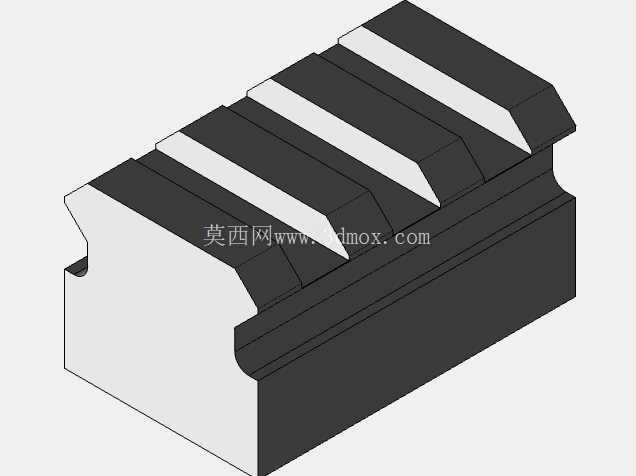

建模过程中，所有的配合尺寸都严格按照标准给定的公差带进行建模，定位面的形位公差、卡槽的角度公差、凸棱的位置度都在模型里做了明确的标注，生产加工时可以直接参考模型尺寸进行编程，不需要再反复核对标准文件。同时模型还原了导轨的所有细节特征，包括退刀槽、端部倒角、棱边钝化等结构，不管是用来做装备的结构设计验证，还是做附件的适配性模拟，都能直接调用，不需要再对模型进行二次修改。对于结构设计从业者来说，这类标准接口的模型不需要自行绘制，直接调用符合标准的模型可以大幅降低设计出错的概率，避免因为自己绘制时尺寸偏差导致后期配件无法适配的问题，尤其是在做跨品类装备集成设计时，采用通用标准导轨接口可以大幅提升装备的拓展性，用户可以根据自身需求灵活搭配不同的功能附件，不需要为单一功能专门设计固定的安装结构。
