拉曼光谱仪用光纤激光准直直管结构

在拉曼光谱检测设备的光机系统搭建中，光纤输出端的激光准直质量直接决定了后续光路的耦合效率与光谱信号的信噪比，这款准直直管组件正是为匹配光纤输出头的安装定位、约束激光传输路径而设计的核心光机结构件。从实际应用场景来看，这类组件常被集成在实验室台式拉曼光谱仪、便携式拉曼快检设备的激发光输出端，也可适配工业在线拉曼检测探头的前端光路，用来将光纤输出的发散激光整形成准直平行光束，避免光束在传输过程中出现发散角过大、光斑能量分布不均的问题，保证激发光能够精准聚焦到待测样品表面，同时减少杂散光对光谱采集端的干扰。

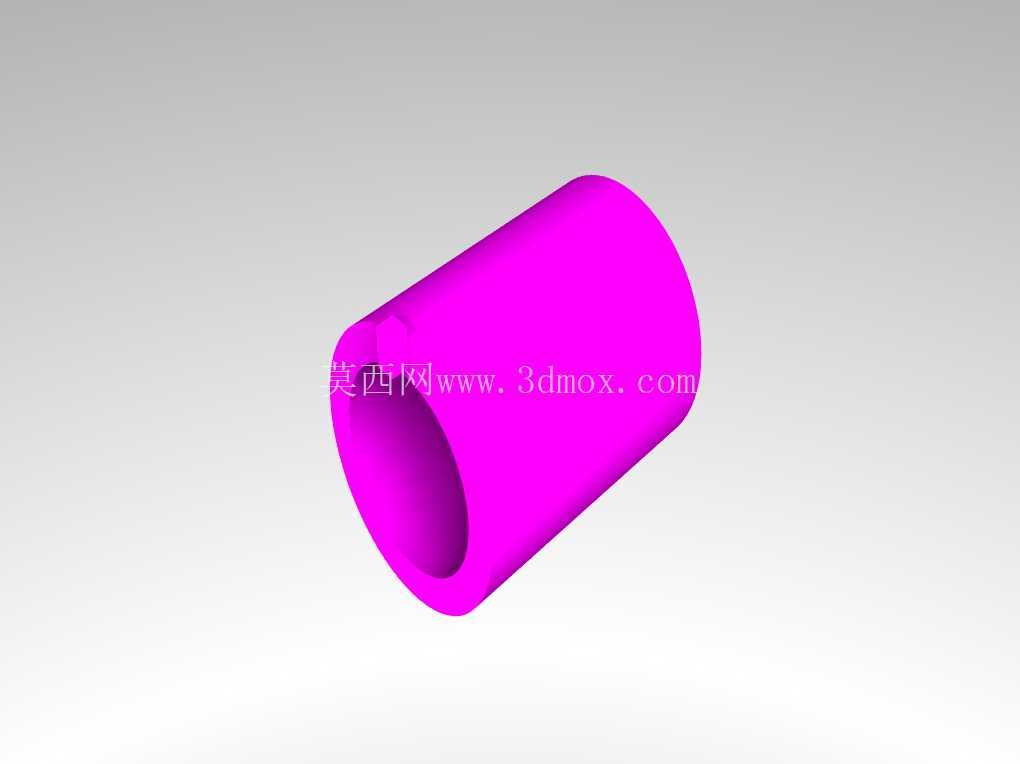

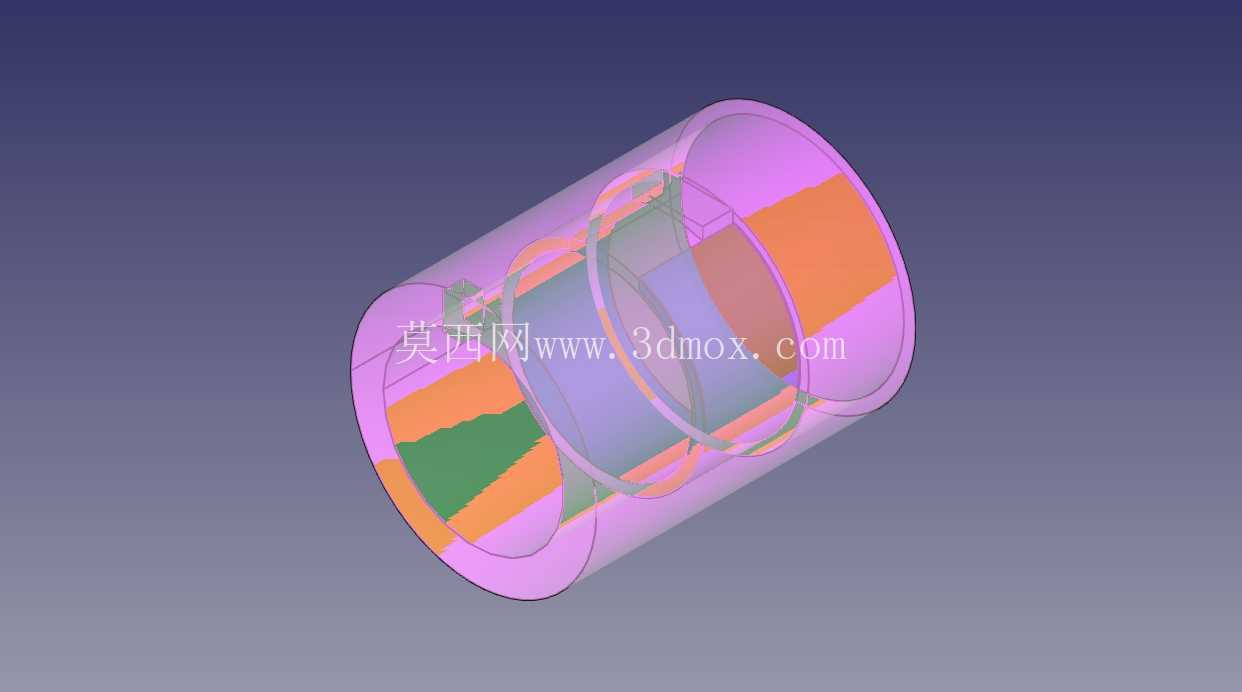

从功能特性上看，该组件采用一体化圆筒式结构设计，内壁做了高精度的同轴度约束，能够保证装入的准直透镜、光纤接头保持严格的光轴重合，避免因装配偏心导致的光束偏折。圆筒的内壁做了消光处理的预留结构，实际加工时可做发黑阳极氧化或者涂覆消光涂层，吸收管壁的漫反射杂光，减少光路中的杂散信号。组件的下端预留了标准的安装接口，可直接匹配常见的SMA905、FC/PC等光纤接头的安装座，不需要额外设计转接结构，上端则可对接后续的聚焦透镜组或者滤光片安装位，整个光路的装配基准统一在圆筒的内圆柱面上，大幅降低了光机装调的难度。

设计思路上，这款结构没有采用复杂的分体拼接式镜筒，而是选用整体式圆柱筒体结构，一方面是因为准直段的光路长度较短，整体式结构的刚性更好，在设备搬运或者现场检测的振动环境下，不会出现分体结构的连接松动导致光轴偏移的问题；另一方面，整体式筒体的内孔可以一次装夹完成精加工，同轴度更容易保证，相比多段拼接的镜筒，减少了多个配合面的形位公差累积，装调时只需要保证光纤接头与透镜的轴向间距即可，不需要反复调整径向位置。筒体的壁厚做了合理的匹配，既不会因为壁太薄导致加工时容易变形，也不会因为壁太厚造成整体重量过大，适配便携式设备的轻量化设计需求。

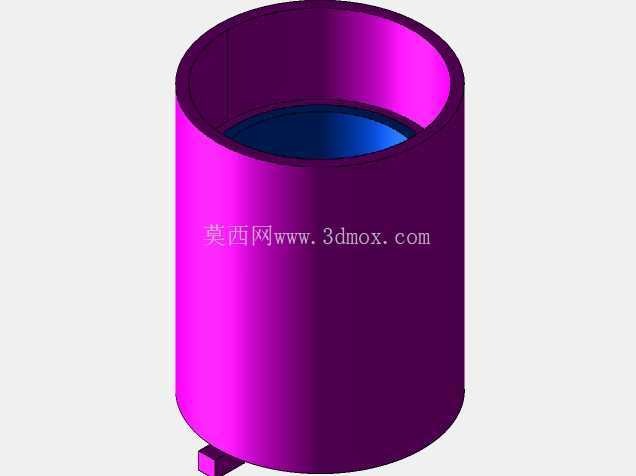

关于外形尺寸与安装边界，这款准直直管的外径适配常规1英寸光学调整架的装夹尺寸，可直接固定在标准光学立柱或者调整架上，不需要定制专用的装夹夹具。筒体的轴向长度刚好覆盖光纤接头出光面到准直透镜的工作距离，预留了透镜隔圈的安装空间，可根据选用的不同焦距准直透镜，搭配不同厚度的隔圈来调整轴向位置，保证光束的准直效果。下端的安装法兰边做了小尺寸的凸台设计，安装时凸台可卡入设备安装面板的定位孔中，通过侧面的紧定螺钉或者端面的压圈即可完成固定，安装后筒体的光轴与安装面板的垂直度可通过凸台的配合精度保证，不需要额外的校准工序。筒体的上端面做了止口结构，可直接对接后续的滤光片座或者镜筒，配合面的间隙控制在合理范围，既保证装配的同轴度，又不会因为配合过紧导致装配困难。

在实际的设备调试过程中，这类准直直管组件的稳定性直接影响长期使用的检测一致性，整体式的结构设计避免了传统多节镜筒长期使用后连接螺纹松动、密封失效的问题，同时圆筒形的结构对外界的杂散光也有更好的屏蔽效果，即使在工业现场的复杂光照环境下使用，也能减少环境光进入光路造成的基线漂移。对于结构设计人员来说，这类通用化的准直镜筒结构可以直接复用到不同型号的光谱类设备中，只需要根据选用的透镜参数调整内孔的台阶尺寸和轴向长度，不需要重新进行整体结构的拓扑设计，能够大幅缩短光机结构的研发周期，减少加工验证的迭代次数。在三维建模过程中，该结构的所有配合面都做了公差匹配的预留，内孔的圆柱度、端面与内孔的垂直度都按照光机结构的常规精度要求做了标注，加工时可直接按照工程图的要求进行机加工，不需要额外做工艺性的修改，适配常规的数控车削加工工艺，加工成本可控，适合小批量的设备试制以及批量的量产配套。
