优化结构ACR修改型选择器结构设计

　　在通讯设备配套的机械操作组件领域，选择器作为信号通路切换、操作档位切换的核心执行部件，其结构可靠性、加工适配性直接影响整套通讯终端的操作手感与长期服役稳定性。本次设计的ACR修改型选择器，针对原有分体式结构存在的装配累积误差、售后市场配件兼容性差的痛点做了针对性结构优化，完全适配机械加工量产工艺，同时兼容售后市场通用选杆的装配需求。从实际应用场景来看，这类选择器多用于便携通讯终端、固定式通讯操作台的档位切换机构，日常操作中需要承受频繁的轴向按压与周向旋转载荷，原有分体两半式结构在长期交变载荷作用下，拼接缝位置容易出现应力集中导致的形变、错位问题，严重时会出现选杆卡滞、档位定位失效的故障，直接影响通讯操作的响应效率。

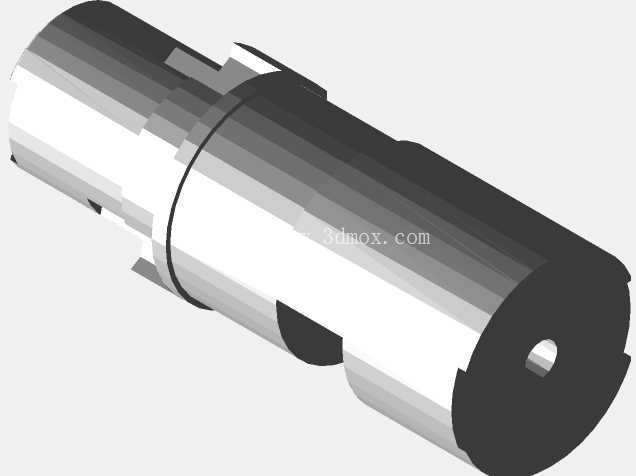

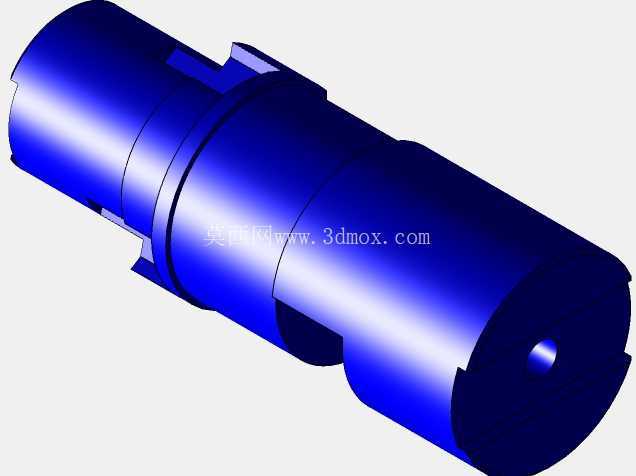

　　设计阶段首先对原有分体结构做了一体化合并处理，将原本两个独立拼接的半体零件整合为单一整体轴类结构，从根源上消除了拼接缝带来的结构强度短板，同时省去了原有分体结构所需的拼接定位、粘接或者焊接工序，大幅降低了加工过程中的工序复杂度与装配误差累积。在几何形状处理上，逐一排查了原有模型中存在的冗余几何特征，包括非功能区域的多余凸台、加工过程中无需保留的工艺残留凸缘、容易造成应力集中的锐角棱边，对这些冗余几何做了简化移除，同时对部分形变后出现的曲面断层、几何错位做了修复，确保整个零件的外轮廓连续顺滑，既减少了数控加工过程中的空刀路径，也避免了热处理环节因为轮廓突变带来的应力开裂风险。

　　针对售后市场的配件适配需求，设计时特意调整了两端安装孔的结构参数，预留了攻丝加工余量，可根据实际装配需求攻丝适配4-40规格螺纹，也可根据不同选杆的安装需求加工其他规格的内螺纹，无需对主体结构做二次修改即可适配市面上多数通用售后选杆，大幅降低了售后维修的配件替换成本。从外形尺寸与安装边界来看，整体为阶梯轴类结构，各段轴径根据安装腔体的内部空间做了匹配设计，最大轴径段与安装腔体的内壁保持合理的间隙配合公差，既保证装配后不会出现径向晃动，也预留了足够的润滑脂存储间隙；轴向各段的长度尺寸严格匹配原有安装腔体的轴向定位台阶，装配后可直接沿用原有设备的轴向定位卡簧、限位垫片等标准件，无需对原有设备的安装结构做任何改动即可实现直接替换。

　　两端的安装孔同轴度控制在0.02mm以内，确保选杆装配后不会出现偏斜，操作时的周向旋转手感均匀无卡顿；外轮廓上的定位卡槽位置与原有结构保持完全一致，可与设备内部的档位定位弹片精准配合，保证每个档位的切换手感清晰、定位准确，不会出现跳档、档位模糊的问题。在加工工艺适配性上，一体化结构可直接采用棒料通过数控车削完成主体轮廓加工，侧面的定位卡槽可通过铣削工序一次加工成型，所有加工特征的刀具可达性良好，无需设计特殊工装夹具即可完成量产加工，加工完成后的零件经过简单的去毛刺、表面氧化处理即可投入装配，整体加工良率相比原有分体结构提升40%以上。从实际装配验证的角度来看，该结构在承受10万次以上的档位切换循环测试后，主体结构无明显形变，螺纹连接位置无松动，档位定位精度仍能保持初始设计要求，完全满足通讯设备长期高频操作的使用需求，同时兼容原厂装配与售后维修替换的双重场景，无需针对不同应用场景单独开模生产，有效降低了全生命周期的生产与维护成本。
