AIFV履带配套轨道橡胶垫结构设计

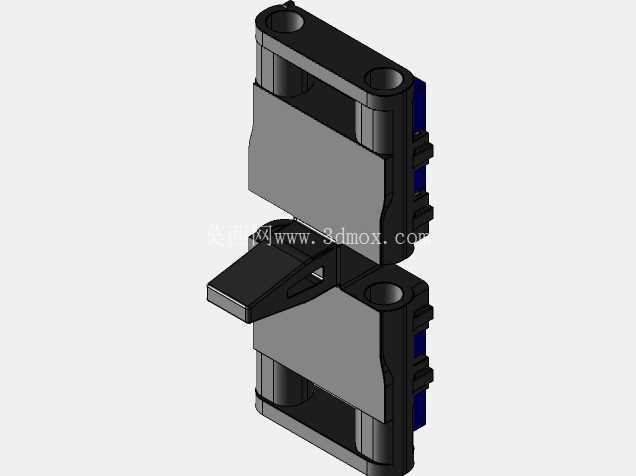

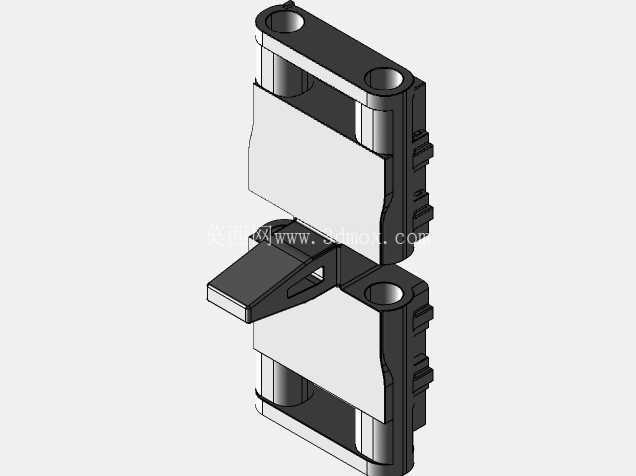

在履带式装甲车辆的行走系统设计中，履带板与配套的橡胶缓冲垫是直接决定行驶平顺性、履带使用寿命、路面附着性能的核心部件，本次展示的AIFV履带轨道橡胶垫组件，就是针对履带行走机构的铰接缓冲、载荷传递需求完成的结构设计。从实际工程应用场景来看，这类组件主要装配在履带板的铰接连接位置，一方面承担相邻履带板相对转动时的限位与导向作用，避免金属履带板直接刚性接触产生的冲击磨损，另一方面通过橡胶层的形变吸收行驶过程中来自路面的颠簸冲击，降低负重轮、悬挂系统受到的动载荷，同时橡胶材质的接触面也能提升履带与硬质铺装路面、泥泞越野路面的附着系数，减少行驶打滑的概率，也能避免金属履带直接破坏铺装路面的表层结构。

从功能特性来看，该组件采用金属骨架与橡胶垫层复合的结构形式，金属主体部分承担履带铰接位置的拉伸、挤压载荷，设置的两个同轴铰接孔用于穿装履带销，实现相邻履带板之间的转动连接，孔位的同轴度公差控制在0.02mm以内，避免履带销装配后出现卡滞、偏磨的问题；金属骨架外侧的嵌装槽用于固定橡胶垫层，橡胶垫采用模压硫化的方式与金属骨架结合，结合面设置了燕尾型的止退结构，避免履带在反复弯折、受冲击的过程中橡胶层出现脱胶、移位的问题。组件一侧延伸出的导向凸台，会嵌入负重轮的导向槽内，行驶过程中限制履带的横向窜动，避免履带出现脱轨的故障，凸台的工作面做了15度的倒角处理，能够在履带与负重轮啮合的过程中起到自动导正的作用，降低啮合冲击带来的噪声与磨损。

设计过程中首先需要匹配AIFV履带的整体节距参数，单节组件的铰接孔中心距严格匹配履带节距的设计要求，确保整条履带装配后总长度的公差控制在允许范围内，避免出现履带张紧度过大或者过小的问题；组件的整体宽度匹配负重轮的轮缘宽度，两侧预留的间隙控制在1.5mm-2mm之间，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致横向窜动量超标。安装边界方面，铰接孔的内径尺寸与标准履带销的外径采用间隙配合，装配时可以直接压装或者通过专用工具穿装，橡胶垫的外轮廓尺寸略高于金属骨架的接触面，装配后在履带张紧力的作用下橡胶层会产生0.5mm-1mm的预压缩量，保证金属骨架之间不会出现刚性碰撞，同时也能阻挡泥沙、碎石进入铰接位置，减少履带销的磨损。

从结构细节的设计思路来看，金属骨架的受力位置做了局部加厚处理，通过有限元分析对铰接孔周边、导向凸台根部的应力集中位置做了圆角过渡优化，在满足强度要求的前提下尽可能降低组件的整体重量，避免履带整体重量过大增加行走系统的功率损耗；橡胶垫的硬度选择邵氏A65-70度的材质，兼顾缓冲性能与耐磨性能，橡胶层的厚度根据行驶过程中的最大冲击行程设计，避免极限冲击工况下橡胶被过度压缩导致失效。组件的上下结合面设置了定位止口，相邻履带板装配时可以通过止口快速定位，提升装配效率，同时止口的配合面也能承担部分横向载荷，降低履带销受到的剪切力，延长铰接部件的使用寿命。在越野行驶工况下，这类带橡胶垫的履带组件相比全金属履带，能够降低30%以上的行驶噪声，同时履带板的使用寿命可以提升40%左右，橡胶垫磨损后也可以单独更换，不需要整体更换履带板，大幅降低了装备的维护成本。
