鲁格P08手枪右握持把结构三维数模

　　该握把为适配鲁格P08手枪的右侧握持部件，核心作用是为射手提供稳定的握持支撑，在单手持握射击、双手据枪瞄准的场景下，抵消枪械后坐力带来的握持滑动，保证射击过程中手部姿态的一致性，降低连续射击时的枪口偏移概率。从结构设计逻辑来看，该握把的曲面完全贴合成年男性右手自然握持时的掌指轮廓，虎口位置做了内收过渡处理，避免射击时虎口与枪身框架发生硬接触造成磕碰，指槽位置的弧度经过反复调整，能够让中指、无名指、小指自然贴合握把侧面，不需要刻意调整手部姿势就能形成稳定的握持力。

　　握把角度的调整是本次设计的核心改动点，原始图纸标注的55°30′夹角在实际握持测试中，手腕需要保持较大的背伸角度，长时间据枪容易产生疲劳，调整为55.3°后，手腕能够保持自然放松的姿态，快速指向目标时的动作连贯性更好，同时不会影响抛壳窗的正常抛壳路径，也不会干扰弹匣释放钮的操作空间。握把表面的防滑结构设计预留了四种滚花涂层的适配接口，其中菱形滚花的建模逻辑是沿着握把曲面的法向方向进行阵列排布，保证每一个菱形凸起的高度一致，不会因为曲面曲率变化出现凸起高低差，避免握持时出现局部硌手的问题，滚花的凸起高度控制在0.3mm，既能够提供足够的防滑摩擦力，又不会因为凸起过高勾挂衣物，影响日常携行。

　　从安装边界来看，握把内侧的定位槽完全匹配P08枪身的握把框架定位凸台，安装孔位的同轴度公差控制在0.05mm以内，装配时不需要额外修配就能直接贴合枪身，握把与枪身贴合面的缝隙控制在0.1mm以内，避免泥沙、灰尘从缝隙进入枪身内部影响机构动作。握把的壁厚从安装面到外侧握持面做了渐变处理，安装孔位置的壁厚达到3mm，保证螺丝锁紧时不会出现开裂，握持面的壁厚控制在2mm，在保证结构强度的前提下尽可能降低整体重量，减少全枪的重心偏移。在实际应用场景中，该握把既可以作为老枪修复的替换配件，也可以作为影视道具制作的参考数模，还能够为轻武器人机功效研究提供结构参考。

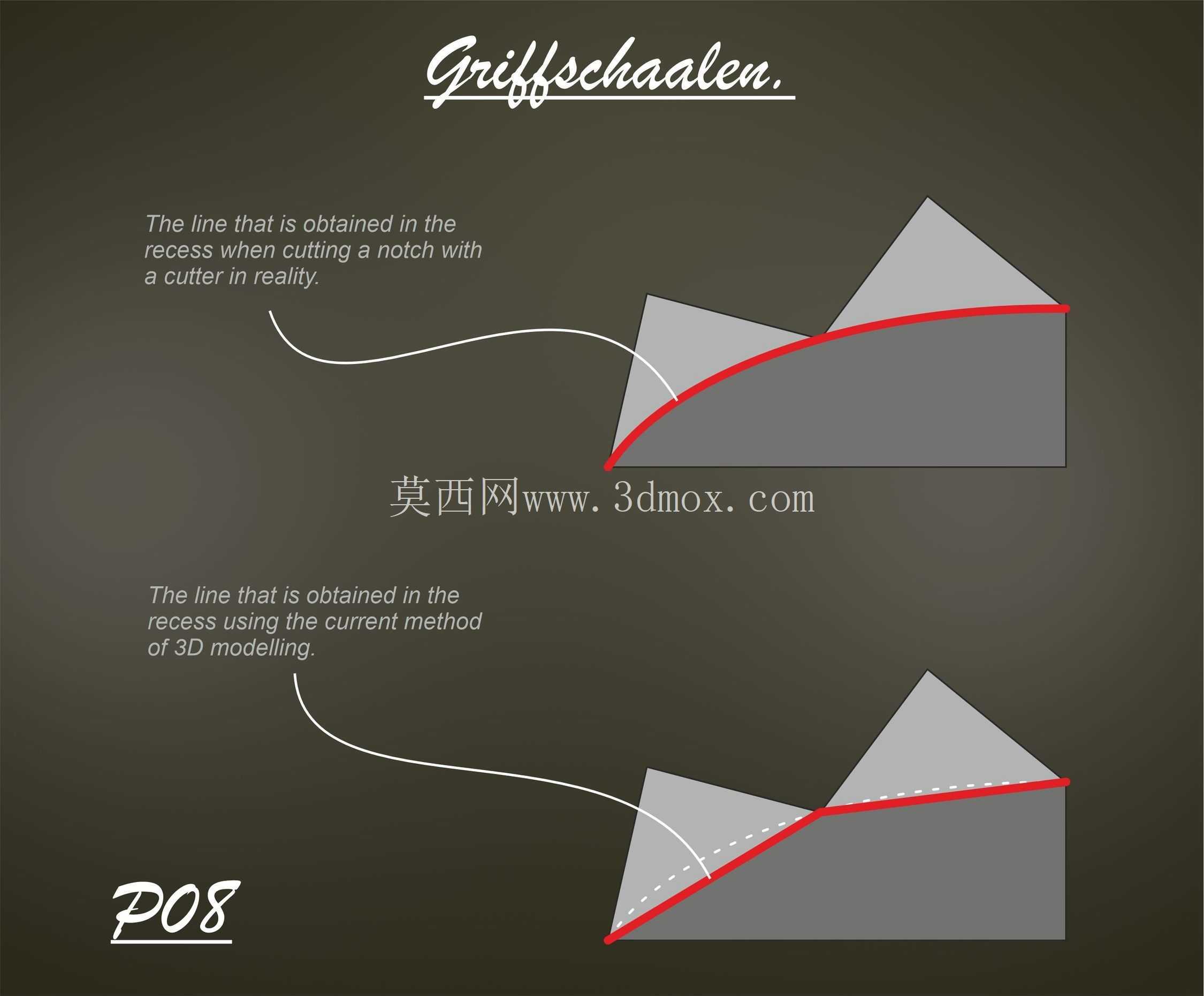

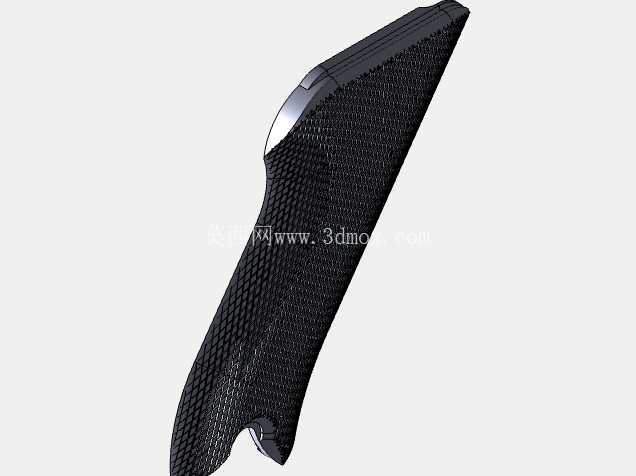

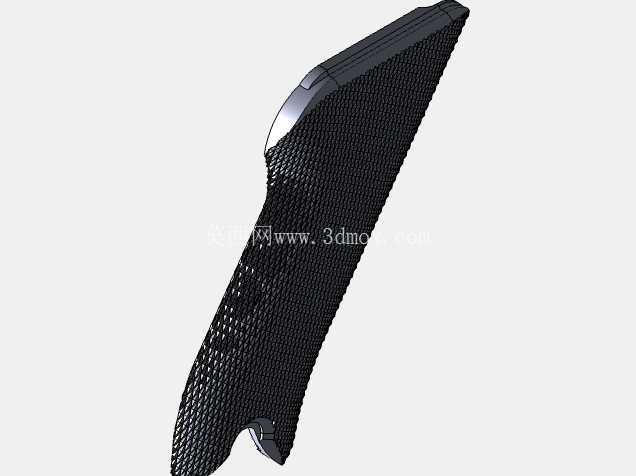

　　建模过程中针对复杂曲面的滚花建模做了工艺优化，传统的平面阵列滚花投影到曲面后会出现纹理变形的问题，本次采用曲面UV方向等距阵列的方式，让每一个菱形滚花单元的形状保持一致，防滑纹理的走向顺着握持时手指的施力方向排布，进一步提升握持时的摩擦力稳定性。握把的边缘位置全部做了R0.5的圆角处理，没有尖锐的棱角，避免携行和操作时划伤手部，握把底部做了轻微的外扩处理，能够在射击时给手部提供一个向上的支撑力，抵消部分后坐力带来的手部下滑趋势。
