ISO9737标准航空钢丝绳连接眼端结构

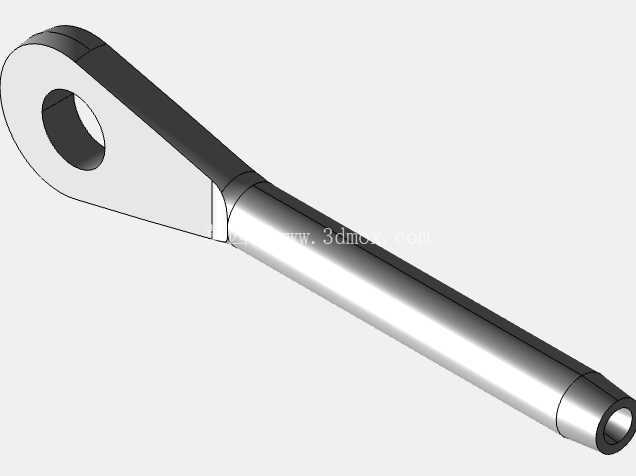

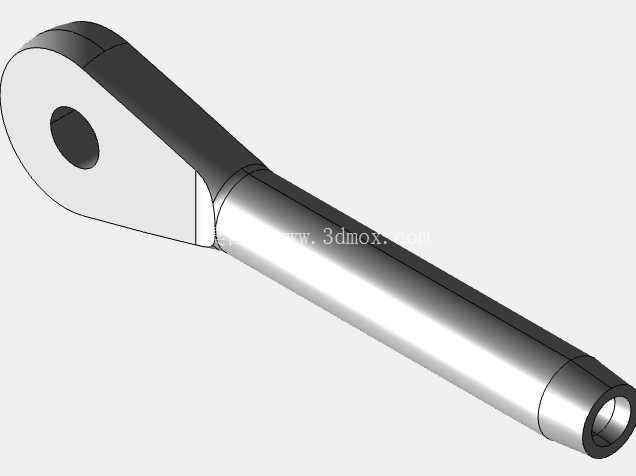

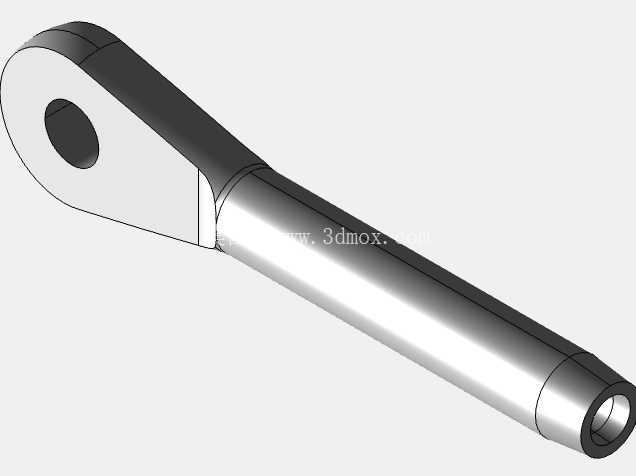

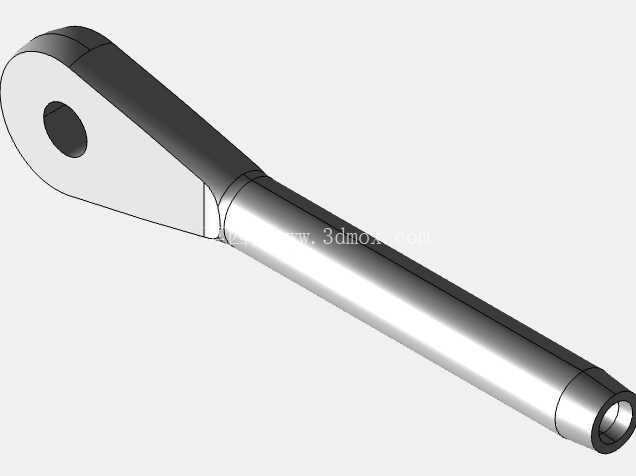

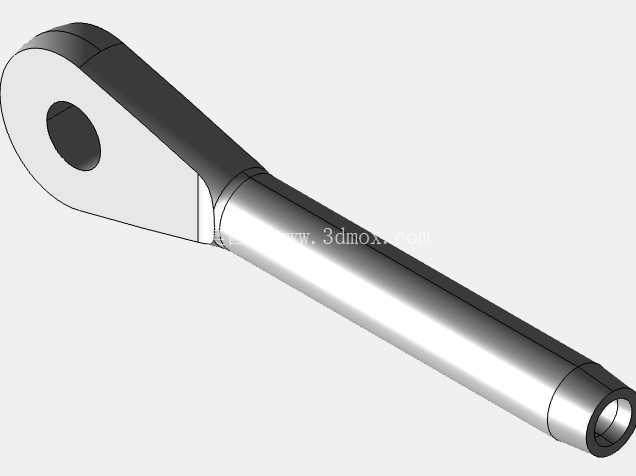

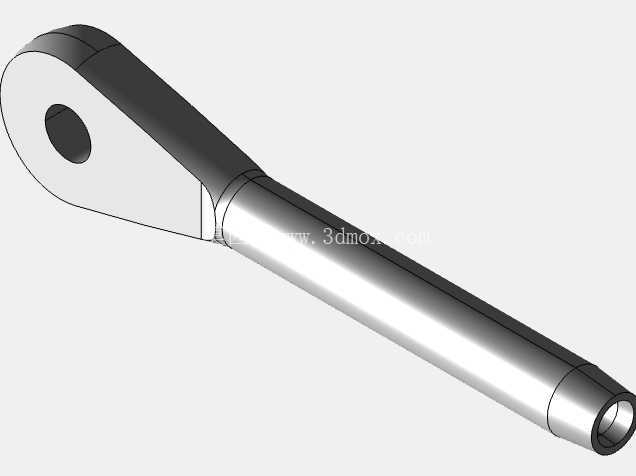

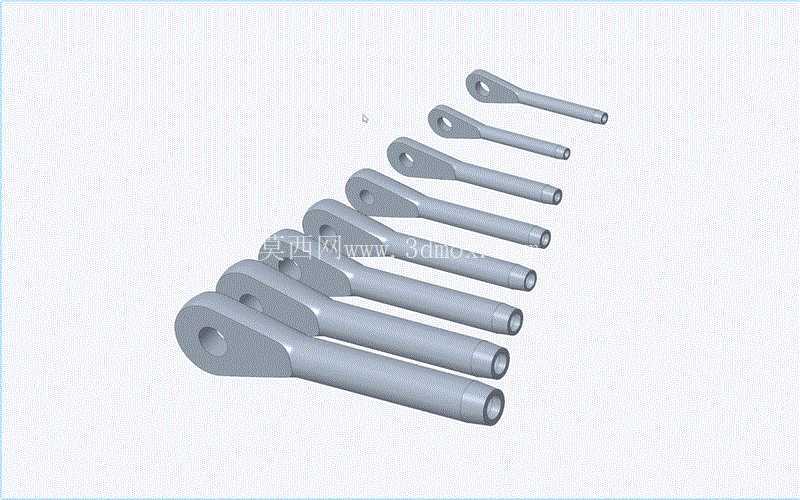

　　在航空操纵系统的机械传动链路里，钢丝绳连接端的可靠性直接决定飞控指令的传递精度，这类眼端零件作为钢丝绳与操纵摇臂、作动支点的核心衔接部件，长期承受交变拉载、振动冲击，还要适应高空温差、凝露腐蚀的复杂工况，设计阶段对尺寸公差、形位精度、材料适配性的要求远高于普通工业紧固件。这套眼端结构完全遵循ISO 9737-2000标准的尺寸规范做全系列建模，覆盖了该标准下所有常用规格的尺寸梯度，从最小规格适配直径1mm级操纵细钢索，到最大规格适配8mm级主操纵钢索，每个规格的柄部内孔尺寸、过孔直径、柄部长度、头部厚度都严格对标标准中的公差带要求，没有做随意的尺寸简化，能直接用于飞控系统的布局干涉检查、装配模拟。

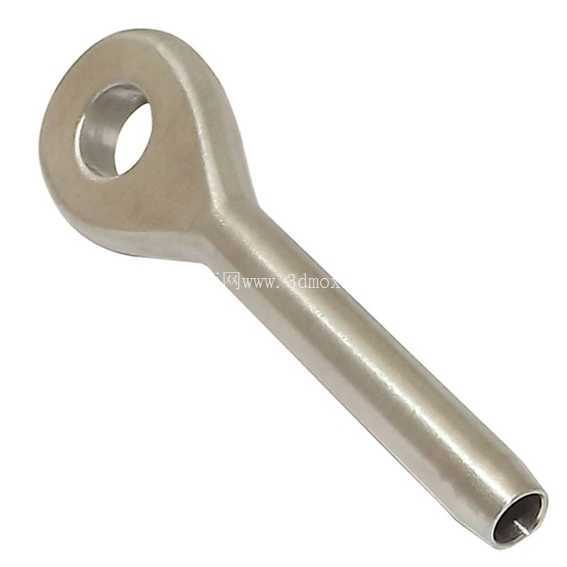

　　从结构设计逻辑来看，这类眼端采用单耳带孔的头部结构，安装时通过配套销轴与操纵摇臂的安装耳片铰接，铰接间隙控制在0.02mm到0.05mm区间，既保证铰接转动的灵活性，避免操纵卡滞，又能将间隙带来的操纵空程控制在适航要求的范围内；柄部采用盲孔内锥结构，装配时钢丝绳端头打散后灌入锥孔，用专用压模挤压柄部外壁实现冷压固接，压接后的拉脱强度不低于钢丝绳最小破断拉力的95%，不会出现钢索从端头脱出的失效风险。

　　建模过程中特意保留了压接段的壁厚渐变细节，靠近头部的柄部壁厚比压接末端厚0.8mm，这个设计是为了匹配冷压过程中的金属流动规律，避免压接时柄部出现开裂，同时头部与柄部的过渡圆角严格按照标准取R1.5到R3的梯度，对应不同规格调整圆角大小，从根源上降低应力集中系数，在交变载荷下的疲劳寿命能满足航空部件上万次操纵循环的要求。实际选型应用时，不同安装位置的眼端有明确的尺寸边界要求：驾驶舱内的操纵连杆连接眼端，因为安装空间紧凑，要优先选总长度更短的小规格型号，避免和周边的线束、导管产生运动干涉；机翼、尾翼等外部操纵路径上的眼端，因为要承受更大的气动载荷带来的钢索张力波动，要选对应载荷等级的大规格型号，同时安装时要保证眼端铰接孔的轴线与钢索拉伸方向垂直，偏角不能超过2度，否则会带来额外的侧向弯矩，加速铰接部位的磨损。这套全系列模型在做飞控系统三维布局时，可以直接根据钢索直径、安装空间、载荷等级快速匹配对应规格，不需要从零开始绘制标准件，能大幅缩短传动系统的设计迭代周期；做有限元分析时，模型的细节特征完整，不需要额外补做过渡圆角、壁厚变化的几何处理，导入分析软件后可以直接划分网格，模拟拉断载荷、疲劳寿命的计算结果和实际零件的试验数据偏差能控制在8%以内，完全满足工程设计的精度要求。

　　对于需要做耐腐蚀处理的使用场景，模型预留了表面处理的尺寸余量，所有配合面的尺寸都考虑了镀镉、钝化等航空常用表面处理的镀层厚度，不会出现表面处理后装配过盈或者间隙超差的问题；头部铰接孔的内壁粗糙度要求Ra1.6，建模时也对应做了几何精度的标注参考，方便后续出工程图时直接调用公差要求。很多工程师在做这类标准件建模时容易忽略柄部内锥孔的锥度细节，往往直接做成直孔，实际上锥孔的1:20锥度是保证钢索压接强度的核心参数，这套模型里每个规格的内锥孔锥度、深度都完全符合标准要求，压接段的外壁压接位置标识也做了保留，能直接指导生产环节的压接定位，避免压接位置偏移导致的连接强度不足。在维修替换场景下，这套全系列模型也能直接用于备件的测绘比对，不需要反复查阅标准手册核对尺寸，只要对应钢索直径就能快速匹配到对应的眼端型号，减少维修过程中的零件核对时间。
