椭球型密封油箱端盖结构设计

在燃油储供系统的结构设计中，油箱端盖作为直接影响密封可靠性与腔体承压能力的核心部件，其曲面造型与安装配合精度，直接决定了整套储油单元在振动、温变工况下的长期运行稳定性。这款椭球构型的油箱端盖，最初是针对小型通用动力设备的紧凑型油箱开发，适配单缸汽油机、小型发电机组、便携动力机具的储油腔体密封需求，这类应用场景普遍存在安装空间局促、整机振动幅值大、户外温变跨度宽的特点，常规平面端盖在长期交变载荷下容易出现密封面翘曲、焊缝疲劳开裂的问题，而椭球曲面的构型能够通过曲面自身的弧度分散应力，避免应力集中在密封配合的边缘位置。

从实际功能层面看，该部件首先承担油箱腔体的端部密封作用，曲面的流线型设计能够减少油箱内部燃油晃动时对端盖的冲击载荷，当设备处于倾斜、颠簸工况时，曲面结构可以引导燃油回流至腔体下部，减少燃油在端盖位置的积存，降低密封位置长期浸泡在燃油中出现橡胶密封件溶胀的风险。设计过程中首先确定了端盖的安装配合边界，端盖的外缘设置有整圈的配合止口，止口的直径公差按照h7级精度控制，能够与油箱筒体的卷边位置实现过渡配合，安装时在止口位置嵌入耐油橡胶密封圈，通过周向均匀布置的紧固件压紧后，可实现0.3MPa压力下的无渗漏密封，满足小型动力设备油箱的承压要求。

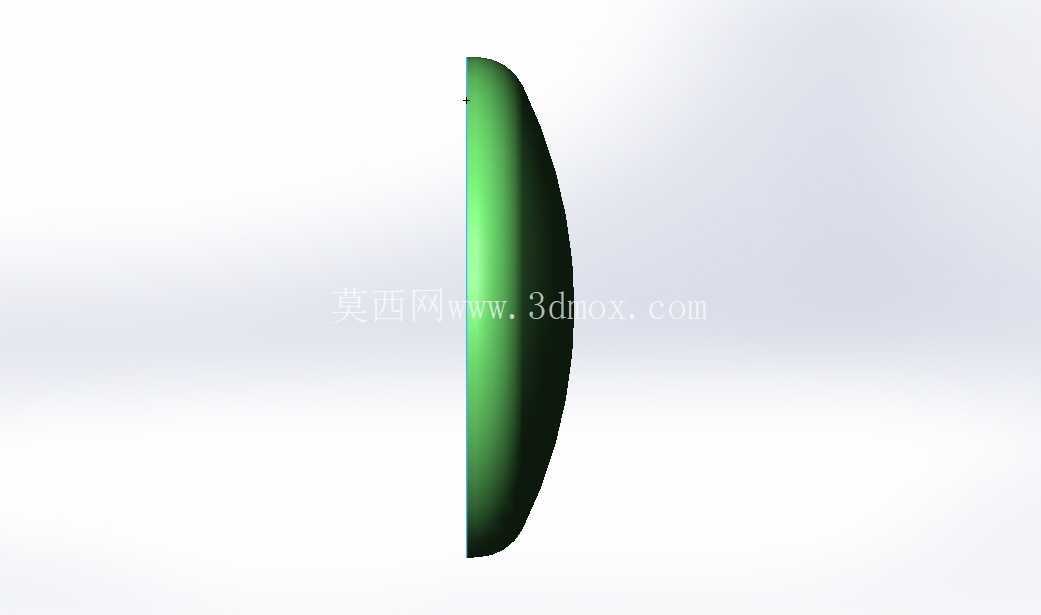

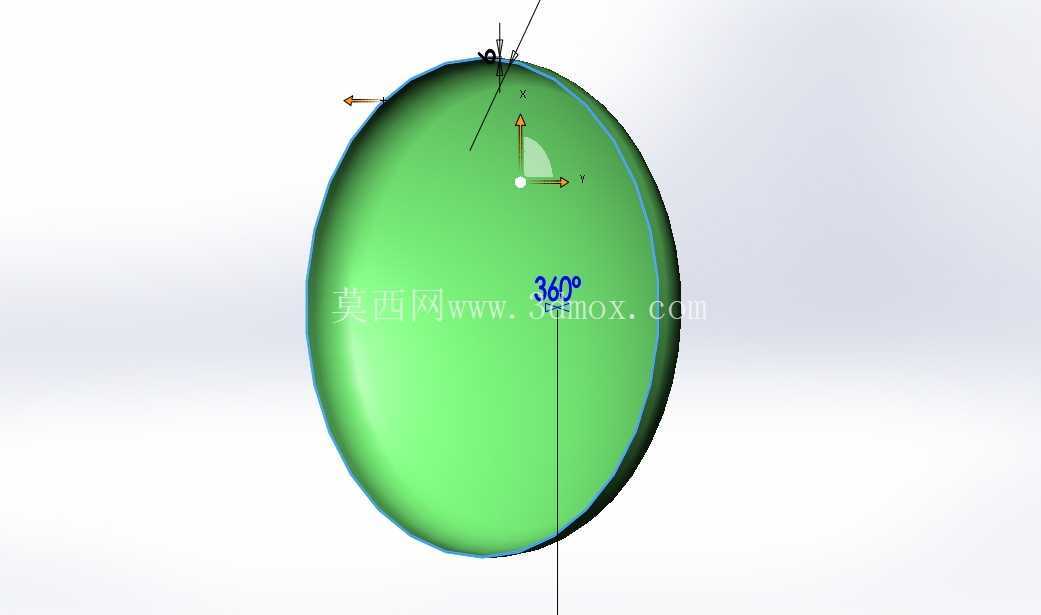

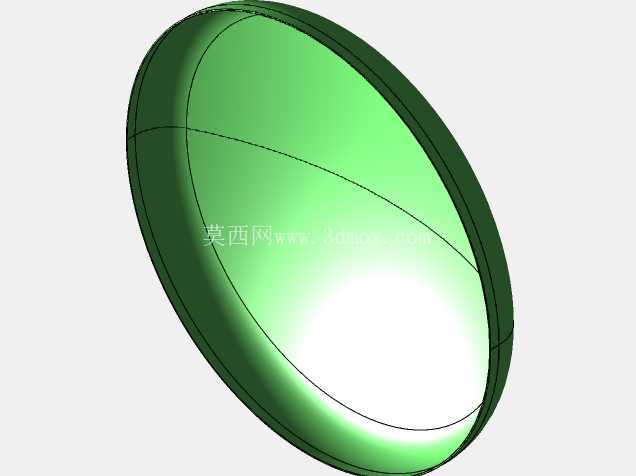

曲面造型的设计逻辑并非单纯追求外观的流线感，椭球的长短轴比例经过反复校核，长轴方向与油箱筒体的轴向保持一致，短轴方向匹配筒体的径向尺寸，曲面的曲率从中心位置到外缘止口位置平滑过渡，中心区域的曲率半径更大，能够承受更高的正向压力，当油箱内部因为温度升高出现燃油蒸汽压力上升时，曲面可以产生微小的弹性形变分散压力，不会像平面端盖那样在压力作用下出现永久变形。靠近外缘的位置曲率逐渐收窄，平滑过渡到止口的安装平面，避免曲面与安装平面交接位置出现应力集中，在建模过程中对该过渡位置做了0.5mm的圆角处理，消除加工过程中可能出现的应力开裂隐患。

从安装边界来看，该端盖的整体外轮廓完全匹配油箱筒体的外径，安装后不会突出筒体的外圆柱面，能够满足紧凑型设备的外围尺寸限制，不需要额外预留端盖突出的安装空间，对于便携类动力设备而言，这种齐平的安装方式能够减少设备搬运过程中端盖被外物磕碰的概率。端盖的中心位置预留了传感器安装的平面基准，可根据实际需求安装油位传感器、燃油呼吸阀或者加油口接头，中心平面的平面度公差控制在0.1mm以内，保证附加安装部件的密封可靠性，不需要针对不同功能需求重新开发端盖主体结构，仅需要在中心平面加工对应规格的安装孔即可实现功能拓展，大幅降低了衍生型号的开发成本。

在工艺适配性上，该端盖的曲面脱模斜度经过优化，采用冲压工艺加工时，板材在成型过程中能够均匀延展，不会出现局部壁厚过薄的问题，曲面的最小壁厚控制在1.2mm，采用08F冷轧钢板冲压成型时，成型后的壁厚差不超过0.15mm，能够满足强度要求的同时控制部件重量。如果采用工程塑料注塑成型，曲面的壁厚均匀性也能够避免注塑过程中出现缩痕、翘曲的问题，适配金属冲压与塑料注塑两种主流加工工艺。在密封结构的设计上，止口位置的密封槽深度按照密封圈线径的70%设计，压紧后密封圈的压缩量保持在合理区间，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足出现渗漏问题，同时密封槽的外缘设置有微小的引流倒角，安装时能够引导密封圈顺利嵌入槽内，避免装配过程中密封圈被切边损坏。

实际工况验证中，这款端盖在频率5-200Hz的随机振动测试中，连续振动8小时后密封面无渗漏，曲面部分无疲劳裂纹；在-30℃到80℃的温变循环测试中，配合耐油丁腈橡胶密封圈能够保持稳定的密封性能，不会因为材料热胀冷缩出现配合间隙。针对燃油晃动的工况，曲面的弧度能够让冲击到端盖的燃油顺着曲面回流到油箱下部，减少燃油对端盖的持续冲击，同时也能降低燃油晃动产生的噪音，提升小型动力设备的使用体验。对于结构设计从业者而言，这类曲面密封端盖的建模核心在于平衡曲面曲率与安装边界的配合关系，不能单纯追求曲面的造型感而忽略安装配合的精度要求，也不能为了加工方便放弃曲面的应力分散优势，需要在功能、工艺、安装空间三者之间找到最优的平衡点。
