L型角撑板螺栓连接紧固结构设计

　　在框架类设备、工业型材机架、管道支撑系统的现场安装作业中，角向连接位置的结构刚性一直是设计环节需要重点考量的部分——垂直型材与水平型材的90度拼接位置，仅依靠型材端面的抵接往往无法承受侧向载荷带来的弯矩，很容易出现拼接缝隙扩张、连接位置错位变形的问题，这时候就需要配套的角撑连接件来分散应力，强化节点的结构强度。

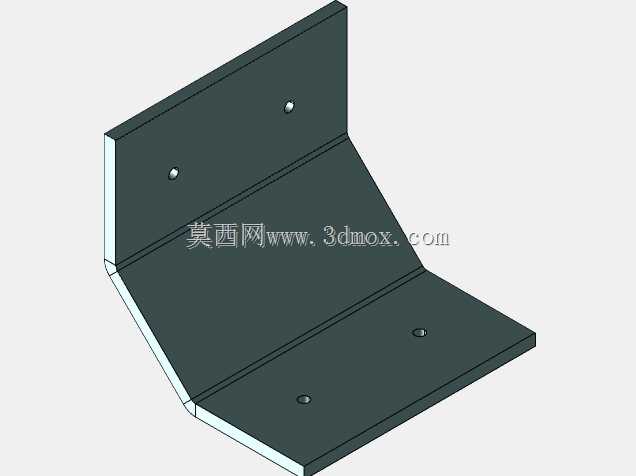

　　这套角撑结构采用L型折弯的支撑主体作为核心承载件，支撑面分别贴合垂直与水平的被连接件表面，避免连接点出现应力集中的问题。从安装尺寸边界来看，垂直方向的支撑边总高度为77mm，水平方向的支撑边总长度为70mm，支撑面的宽度统一为60mm，能够适配市面上多数40系列、50系列的工业铝型材以及同等规格的型钢构件，不需要额外对型材进行裁切改型就能直接匹配安装。

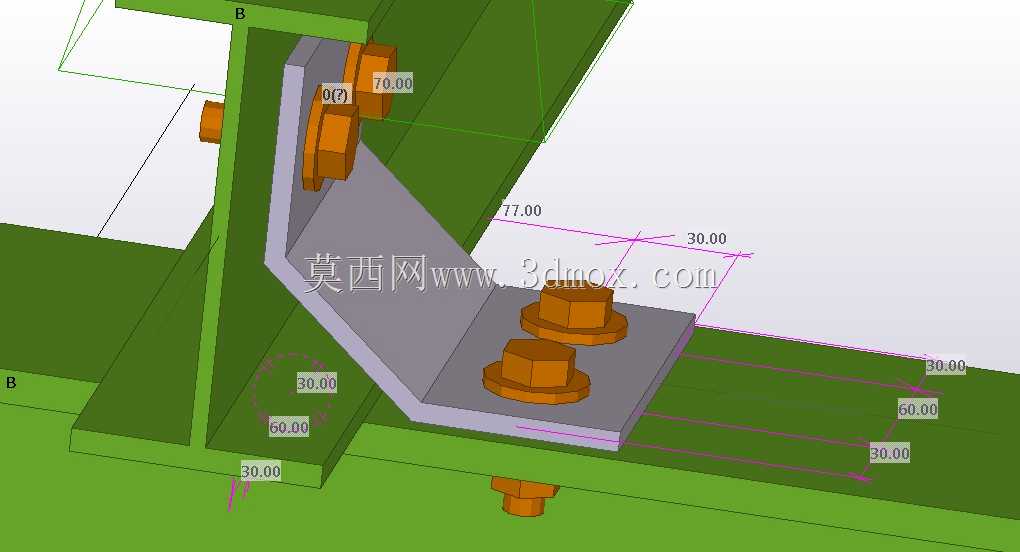

　　连接方式上采用标准外六角螺栓作为紧固件，垂直支撑边上设置2组螺栓安装位，距离支撑折弯边的水平距离为30mm，上下两个安装位的中心间距为30mm；水平支撑边上同样设置2组螺栓安装位，距离折弯边的水平距离为30mm，前后安装位的中心间距保持30mm，四个安装位呈对称式布局，安装时螺栓从支撑件外侧穿入，直接锁紧在型材预设的T型槽螺母或者焊接螺母上，不需要在支撑件背面预留额外的操作空间，即使是在狭窄的机架内部也能完成锁紧作业。

　　设计过程中特意将支撑件的折弯处做了圆弧过渡处理，避免直角折弯带来的应力开裂隐患，同时支撑面与被连接件的贴合面保持0.1mm以内的平面度公差，确保螺栓锁紧后支撑面能够完全贴紧型材表面，不会出现局部虚接的问题。每个螺栓安装位都预留了足够的扳手操作空间，采用常规的开口扳手或者套筒扳手就能完成锁紧作业，不需要定制特殊的安装工具。

　　从实际应用场景来看，这类角撑结构不仅可以用在工业铝型材机架的节点加固上，在阀门管道的支撑支架、设备外壳的框架拼接、自动化生产线的护网固定等场景中都能适用。当设备运行过程中产生振动载荷时，角撑板能够将垂直方向与水平方向的载荷进行分散传递，避免单个螺栓承受过大的剪切力，有效提升整个连接节点的抗疲劳性能。和传统的焊接式角撑相比，这种螺栓连接的角撑结构不需要现场做焊接作业，安装过程无烟尘、不需要做焊后打磨防锈处理，后期如果需要调整机架结构，只需要松开螺栓就能拆卸调整，重复利用率更高，也更符合模块化装配的设计趋势。

　　在建模过程中，特意还原了螺栓锁紧后的装配状态，每个紧固件的位置都和实际安装尺寸完全对应，支撑件的壁厚、螺栓的伸出长度都按照实际选型的标准件参数设置，导入到装配体中可以直接用来做干涉检查，不需要再额外调整安装位的尺寸。对于做设备框架设计的工程师来说，这套结构可以直接嵌套到不同的机架装配方案中，只需要根据实际承受的载荷大小调整支撑件的壁厚或者螺栓的规格，就能快速完成角向连接位置的结构设计，减少重复建模的工作量。

　　需要注意的是，在实际选型应用时，如果连接节点需要承受较大的冲击载荷，可以在支撑面与型材之间增加薄橡胶垫片，一方面可以弥补型材表面的平面度误差，另一方面也能起到一定的缓震作用，避免长期振动导致螺栓出现松动。如果是应用在有防腐要求的场景中，支撑件可以选用304不锈钢材质加工，螺栓也配套采用不锈钢标准件，就能满足户外或者腐蚀环境下的使用要求。
