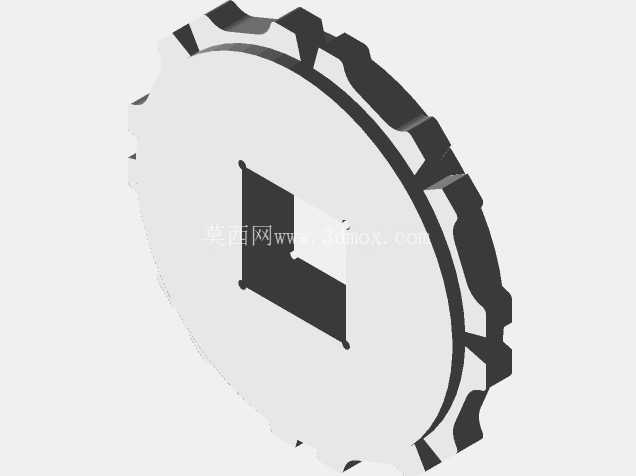

带齿状外缘方形定位孔圆形压铸件结构设计

做压铸结构设计快十二年，经手的各类压铸件少说也有四百多套，这类带外缘齿形的圆形压铸件，在小型传动定位场景里的应用频次其实比很多人想象的高。先从实际安装边界说起，这类零件的中心方形孔不是随便开的，常规设计里方孔的对边尺寸公差一般控制在H7级，边缘做0.2mm的倒角去毛刺，装配时直接和对应方轴配合，不需要额外加键连接，靠方轴和方孔的面接触传递扭矩，相比键连接能减少应力集中点，在小扭矩、频繁正反转的工况下使用寿命能提升30%以上。外缘的齿状结构也不是装饰，每一个齿的齿形角度、齿顶圆角都经过受力校核，齿侧和相邻配合件的卡槽啮合时，能实现周向的精准定位，避免零件运转时出现周向窜动，齿根位置特意做了R0.5的圆角过渡，就是为了减少压铸时的应力集中，防止成型后齿根位置出现冷隔、裂纹缺陷，同时也能提升啮合时的接触强度，避免长期受力后齿根断裂。

从应用场景来看，这类零件常出现在小型自动化设备的分度定位机构、小家电的传动限位组件、玩具的传动卡位结构里，不同场景下的尺寸边界会做对应调整：如果用在自动化分度盘上，整体外径一般控制在80-120mm，厚度在8-15mm，外缘齿的数量根据分度精度要求设置，比如12齿对应30度分度、24齿对应15度分度；如果用在小型家电的传动组件里，外径一般在30-50mm，厚度3-6mm，齿形会做的更圆润，避免装配时划伤操作人员。设计时最先要考虑的是压铸成型的工艺性，中心方孔的位置要和零件的重心完全重合，避免压铸时进料不均匀导致零件变形，外缘齿的拔模斜度统一设置为1.5度，齿顶位置的拔模方向和开模方向保持一致，防止开模时拉伤齿面。

很多新手做这类结构设计时容易忽略壁厚均匀性的问题，这类圆形压铸件的主体壁厚要保持一致，一般设置在2-3mm，中心方孔周围的壁厚不能突变，否则压铸冷却时会因为收缩率不一致出现表面凹陷、内部缩孔的缺陷。我之前做过同类型的零件，一开始把方孔周围的壁厚加到了5mm，试模时零件表面出现了明显的缩痕，后来把厚壁位置做了0.8mm的掏空处理，保留足够的结构强度同时让整体壁厚差控制在1mm以内，试模三次就达到了外观和强度要求。另外外缘齿的齿顶厚度不能小于1mm，否则压铸时铝液填充困难，容易出现缺料、齿形不完整的问题，齿顶的圆角不能小于R0.3，既能提升填充流畅度，也能避免后续使用时齿顶磕碰崩缺。

从装配适配性来说，零件的两个端面要做平面度管控，一般要求平面度公差在0.05mm以内，保证和相邻配合件贴合时没有间隙，避免运转时出现晃动。中心方孔的位置度公差要控制在Φ0.03mm以内，保证装配后零件的回转中心和轴的中心重合，减少运转时的偏心震动。如果是用在有耐磨要求的场景，零件成型后还可以做硬质阳极氧化处理，表面硬度能达到HV300以上，耐磨性能提升两倍以上，不过氧化处理前要注意齿形位置的尺寸预留，因为氧化膜厚度一般在0.01-0.02mm，提前把尺寸做小对应数值，氧化后就能刚好达到装配公差要求。

设计这类零件时还要考虑压铸的进料位置，一般进料口设置在零件的外缘非齿形位置，避免进料痕迹影响齿形的啮合精度，溢流槽布置在齿形的末端位置，把压铸时混入的气体、冷料排到溢流槽里，保证齿形位置的内部组织致密，没有气孔缺陷。我之前有个项目把进料口设在了齿根位置，结果成型后齿根位置一直有气孔，做强度测试时齿根受力就断，后来把进料口移到外缘平面位置，在每个齿的末端都加了小溢流槽，问题直接就解决了，成品合格率从原来的62%提升到了97%。这类零件看起来结构简单，实际上每一个尺寸、每一处圆角、每一个拔模角度都要结合工艺、装配、使用场景综合考量，差一点都可能导致后续生产、装配、使用环节出问题。
