汽车发动机半剖式曲轴箱壳体结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:617212

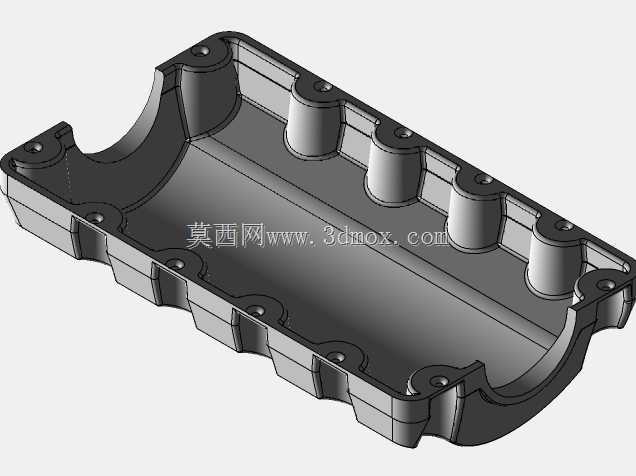

  • 汽车发动机半剖式曲轴箱壳体结构

  在往复式内燃机的整体结构中,曲轴箱是承担动力传导核心承载功能的基础构件,它上接气缸体形成密闭的曲柄连杆机构运动腔室,下连油底壳构成润滑系统的储油边界,同时还要为正时机构、机油泵、各类附属传感器与管路提供安装定位基准,是动力总成中集成度最高的壳体类部件之一。这款曲轴箱采用分体式半开放型腔设计,主体型腔为适配曲轴回转轨迹的半圆弧曲面结构,曲面的曲率半径完全匹配对应排量机型的曲轴主轴颈回转半径,预留的运动间隙严格控制在合理范围,既避免曲轴运转过程中与壳体内壁发生运动干涉,又尽可能压缩壳体的整体外形尺寸,减少动力总成的布置空间占用。沿型腔长度方向均匀分布的多个凸台结构,是曲轴主轴承盖的安装定位座,每个凸台上都预制了同轴的螺栓过孔,

  孔位的位置度公差经过严格校核,确保主轴承盖安装后,各档主轴颈的同轴度满足曲轴高速运转的精度要求,不会因为轴承孔错位引发曲轴偏磨、运转振动过大等问题。壳体两侧的法兰边采用加厚设计,法兰面上分布的螺栓孔按照等载荷间距排布,既保证与气缸体、油底壳连接后的密封性能,防止机油渗漏、曲轴箱压力异常,又能平衡螺栓预紧力对壳体变形的影响,避免长期受交变载荷作用出现法兰面翘曲。从设计逻辑来看,这款曲轴箱的加强筋布局完全贴合载荷传递路径,在主轴承座与壳体侧壁的连接位置设置了放射状加强筋,能够将曲轴运转时传递到主轴承座的爆发压力均匀分散到整个壳体壁面,避免局部应力集中导致的壳体开裂;型腔边缘的翻边结构既提升了壳体整体的刚性,减少薄壁区域的振动噪声,

  又为密封垫的安装提供了平整的贴合面。在实际装车场景中,这类曲轴箱需要承受气缸内燃气爆发产生的冲击载荷、曲轴高速旋转的不平衡惯性力,以及车辆行驶过程中传递过来的路面振动,因此壳体的壁厚设计采用了变厚度方案,主承载区域壁厚更大,非承载的辅助区域适当减薄,在保证结构强度满足全工况载荷要求的前提下,尽可能降低构件自身重量,适配动力总成轻量化的设计趋势。安装边界方面,这款曲轴箱的上端面定位销孔与气缸体的定位销精准配合,保证两者的型腔完全对齐,下端面的密封槽适配成型密封垫,不需要额外涂覆密封胶即可实现可靠密封;壳体侧面预留的多个传感器安装孔位,分别对应曲轴位置传感器、机油压力传感器、油温传感器的安装需求,

  孔位的深度与螺纹规格完全匹配通用车用传感器的安装标准,不需要额外加工改型即可直接完成附属部件的装配。在发动机实际运转过程中,曲轴箱的内部型腔不仅要为曲轴、连杆的运动提供密闭空间,还要通过内置的机油回流通道将气缸盖、气缸壁上回流的机油导回油底壳,因此壳体内壁的曲面过渡都做了大圆角处理,避免出现机油滞留的死角,保证机油回流顺畅,减少机油消耗的同时,避免局部积碳影响润滑系统效率。针对曲轴箱通风的需求,壳体上集成的通风接口能够直接连接曲轴箱通风管路,将窜入曲轴箱的燃气导入进气系统重新参与燃烧,避免曲轴箱内压力过高导致密封失效,同时满足排放法规的相关要求。从建模实现的角度来看,这类壳体的曲面构建需要先完成曲轴运动包络面的提取,再基于包络面偏移出内壁壁厚,之后叠加主轴承座、安装法兰、加强筋等结构特征,所有的孔位特征都需要考虑加工工艺的可行性,螺栓过孔的倒角、密封面的平面度要求都要在模型中明确标注,为后续的铸造、机加工提供准确的数模依据。
