多通径带法兰镀金工艺管路集成结构

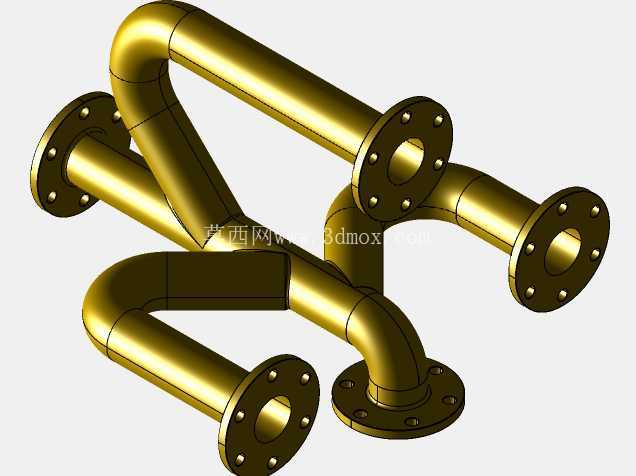

在流体输送系统的管路布设环节，多通路集成管路一直是解决狭小空间内多介质分流、汇流需求的核心部件，本次呈现的带法兰多弯通管路结构，正是针对洁净流体输送场景下的空间适配需求开发的结构方案。从实际应用场景来看，这类多通管路常见于食品加工的物料输送管线、精细化工的试剂分配管路、高端液压系统的油路集成单元，区别于普通拼接式多通接头，该结构采用一体弯制成型的流道设计，从根源上减少了管路拼接带来的泄漏点，同时降低了流道内部的介质流动阻力。

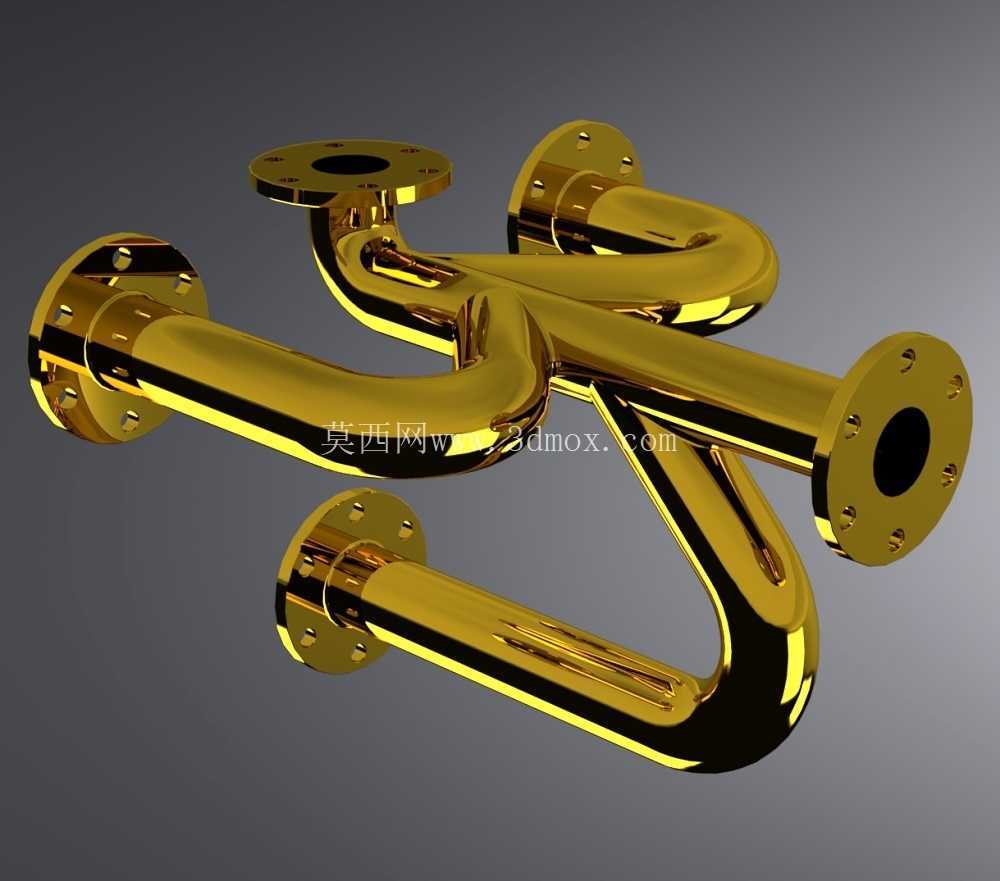

从功能特性层面分析，该管路结构的六个连接端全部采用标准法兰对接结构，法兰端面预留了均匀分布的螺栓安装孔，能够与同规格的法兰管路、阀门、泵体端口实现快速刚性对接，法兰密封面的平面度设计满足常规静密封要求，搭配对应压力等级的密封垫片即可实现无泄漏连接。管路主体的弯转部分全部采用大圆弧过渡设计，没有直角弯折结构，能够避免介质在弯转处形成湍流、压降过大的问题，对于输送含有细小固体颗粒的流体工况，大圆弧流道也能减少颗粒在管壁处的沉积，降低管路堵塞的风险。

在设计思路的落地过程中，首先需要确认各法兰端口的安装朝向与空间位置关系，六个端口分别朝向不同的空间维度，能够适配多方向的管路对接需求，避免安装时出现管路干涉、需要额外加装转接弯头的情况。建模过程中需要重点控制弯管部分的曲率半径，保证所有弯段的曲率半径不小于管路通径的1.5倍，同时保证管壁厚度均匀一致，避免弯制过程中出现管壁减薄、承压能力下降的问题。法兰与管路主体的连接位置采用圆角过渡结构，能够降低连接处的应力集中系数，在管路承受内部压力、外部安装载荷时，避免连接位置出现应力开裂的问题。

关于外形尺寸与安装边界，该管路结构的所有法兰端面均处于同一外接立方体的边界位置，安装前可根据各法兰的中心距预留安装空间，螺栓安装位置预留了足够的扳手操作空间，不需要额外采用特殊安装工具即可完成法兰螺栓的紧固作业。管路整体的重心处于结构几何中心附近，安装时不需要额外设计支撑结构，仅靠两端法兰的连接刚性即可满足固定要求，对于有振动的安装工况，可在下方加装简易支撑托架进一步提升结构稳定性。流道内部的表面粗糙度设计满足洁净流体输送要求，没有明显的凸起、凹陷结构，能够减少介质残留，方便管路系统的CIP清洗作业。

从结构适配性来看，该管路结构可根据实际输送介质的特性调整材质与表面处理工艺，本次呈现的镀金表面处理方案主要针对有高耐腐蚀要求、外观要求的特殊工况，常规工业场景下可替换为不锈钢、碳钢镀锌等材质，法兰的规格尺寸也可根据对接管路的通径、压力等级做参数化调整，不需要整体重构模型即可快速生成适配不同工况的结构方案。在管路系统的三维布设过程中，这类集成式多通管路能够大幅减少管路装配的零件数量，降低系统整体的装配工作量，同时减少潜在的泄漏风险点，提升整个流体输送系统的运行可靠性。
