履带式小型原型挖掘作业装置结构设计

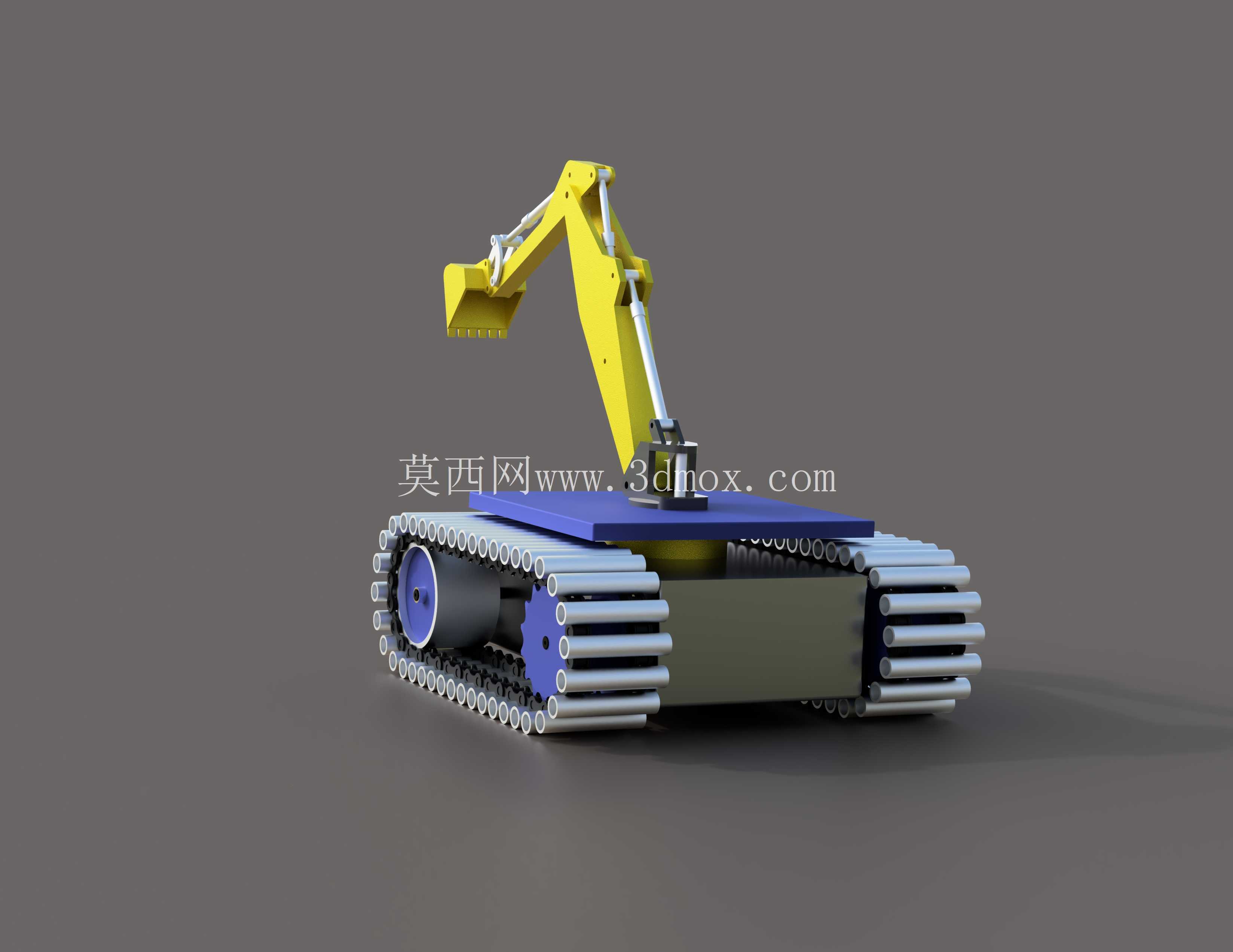

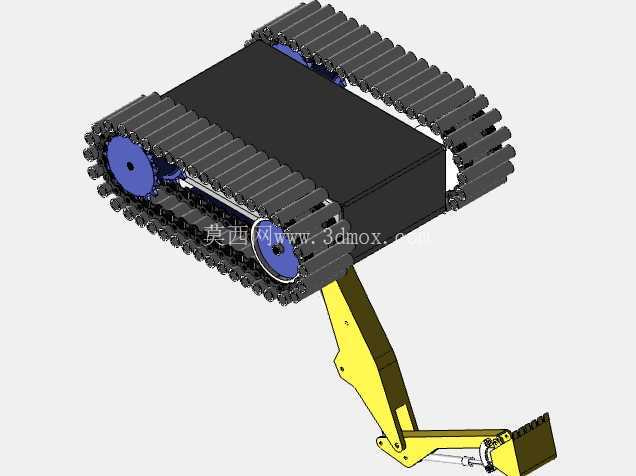

　　这款履带式小型挖掘作业装置，核心定位面向狭小空间作业场景，可适配庭院土方整理、小型管线沟槽开挖、室内拆除作业、农林园地整地等常规大中型挖掘机无法进入的作业环境，填补了微型作业场景下机械化挖掘设备的选型空白。从结构设计逻辑来看，整机采用分体式模块化布局，下部行走机构选用履带式行走结构，履带板采用圆柱滚轴式排布设计，相比传统橡胶履带，该结构在硬质铺装路面、碎石场地作业时具备更强的抗磨损能力，同时接地比压控制在较低区间，作业时不会对硬化路面、草坪植被造成过度碾压破坏，行走驱动轮集成在履带架侧方，采用侧置安装形式，既方便后期维护拆解，也能避免作业时泥土、碎石卡入驱动轮啮合间隙，降低行走故障概率。

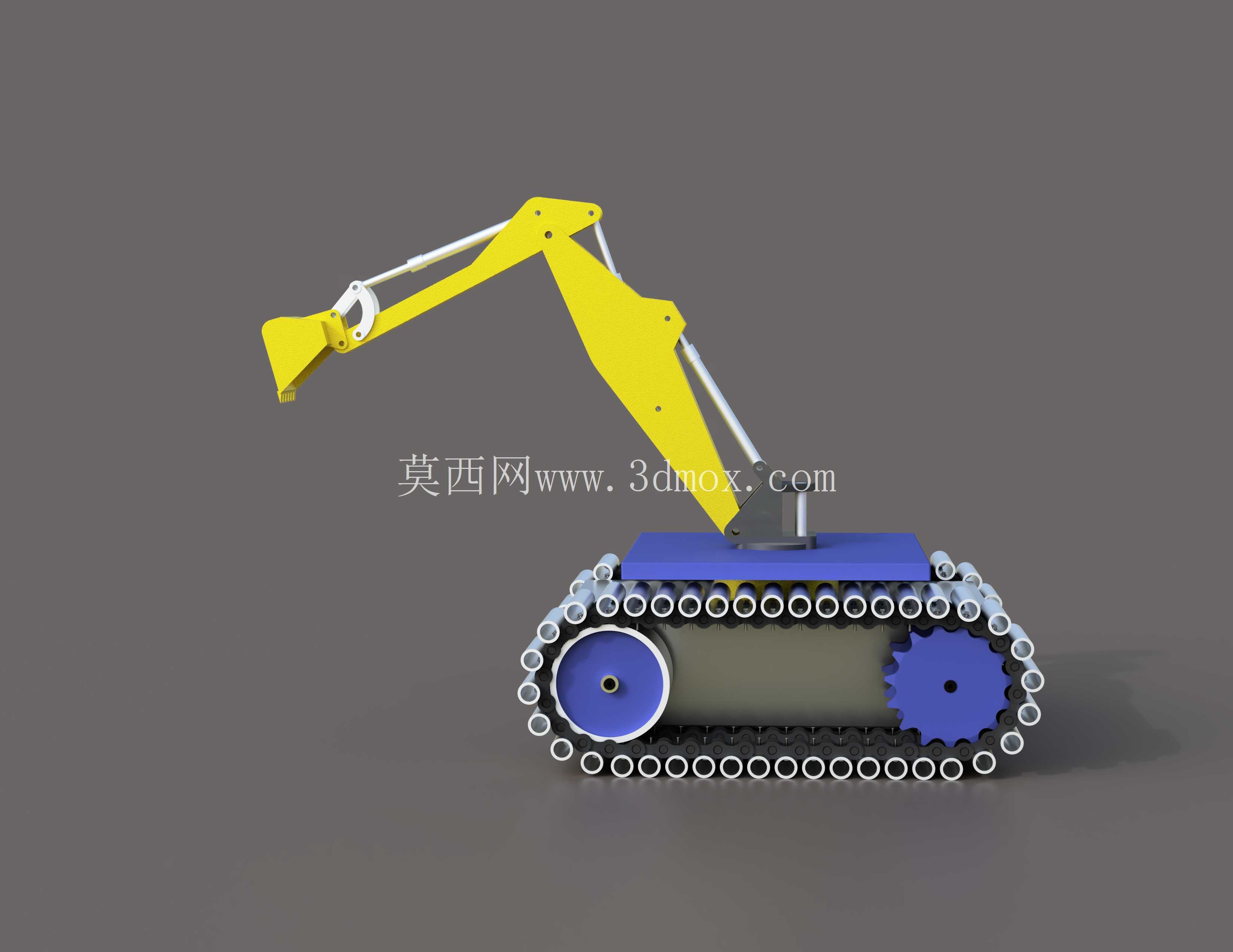

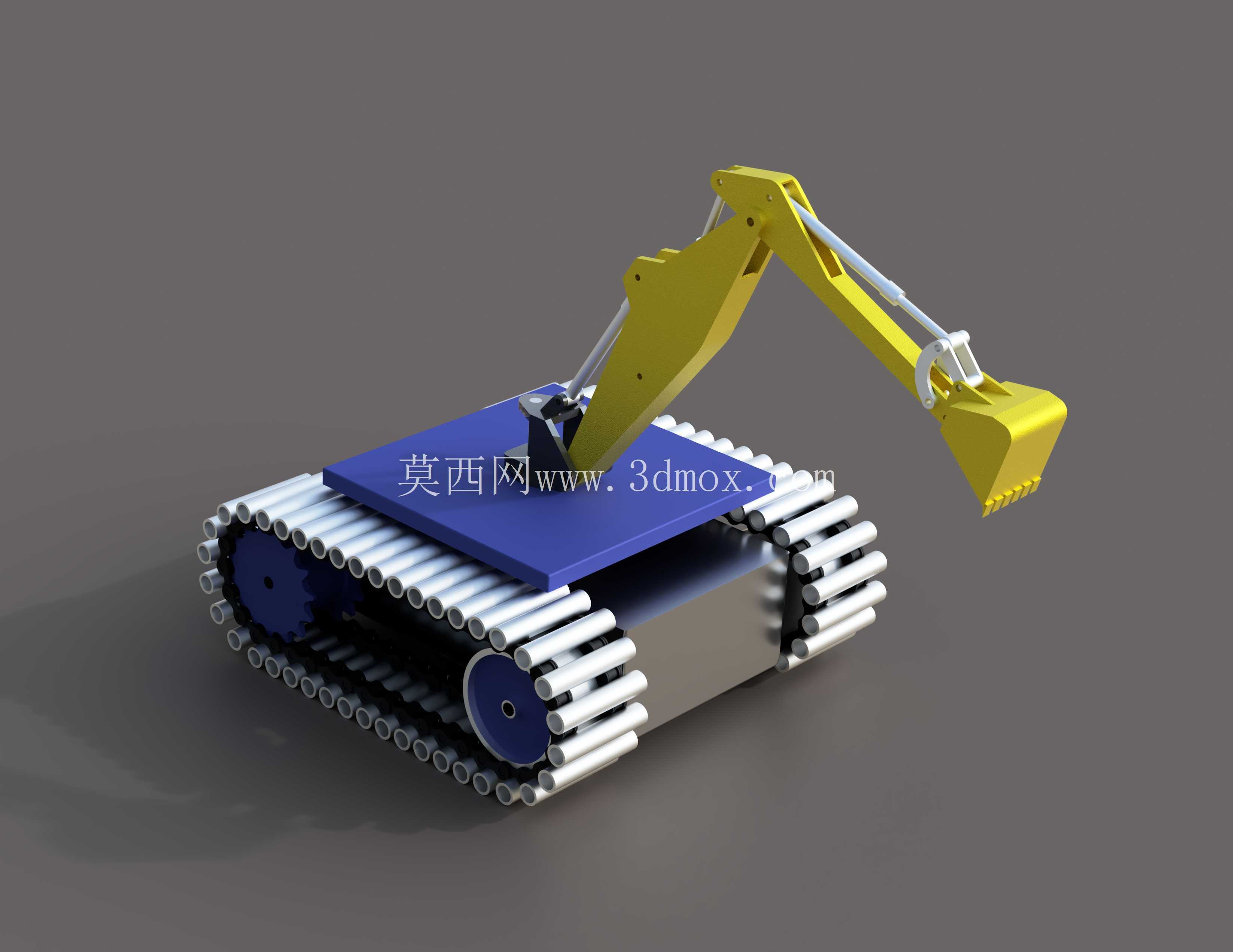

　　上部工作装置采用单动臂加挖斗的经典液压挖掘构型，动臂采用弯折式箱型焊接结构，相比直臂结构在同等收回尺寸下能获得更大的挖掘深度与卸料高度，动臂与转台、斗杆的铰接点位置经过反复校核，确保在全行程作业范围内不会出现结构干涉，液压油缸的安装铰点匹配动臂受力曲线，在挖掘最大阻力区间能获得最优的力臂比，降低液压系统的工作压力负载。转台部分采用紧凑型布局，将液压动力单元、回转支撑结构集中布置在底盘中心位置，确保整机作业时的重心始终落在履带接地轮廓范围内，即使在最大挖掘半径单侧受力时，也能保持足够的抗倾覆稳定性，无需额外加装配重块就能满足常规作业的稳定性要求，有效控制了整机的整体重量与外形尺寸。

　　从安装边界尺寸来看，整机宽度控制在窄幅区间，可顺利通过常规民用住宅门洞、小区人行通道，整机高度在动臂收回状态下满足室内作业的层高限制，转台回转半径控制在极小范围，作业时无需预留过大的回转安全空间，适配狭小场地的作业需求。挖斗部分采用小容量窄幅设计，针对窄沟槽开挖作业优化了斗型，斗齿采用可更换式结构，磨损后无需更换整个挖斗，降低后期使用维护成本，斗杆与挖斗的铰接处设置了防尘密封结构，避免沙土进入铰接轴套造成异常磨损。在功能特性上，该装置可根据作业需求更换不同属具，除标配的土方挖斗外，可适配破碎锤、抓斗、平板夯等属具，完成破碎、物料抓取、地面夯实等多种作业任务，实现一机多用。

　　行走系统的履带张紧机构采用外置式调节设计，无需拆解履带护板即可完成张紧度调整，日常维护操作便捷。液压管路沿动臂内侧排布，采用管夹固定，避免作业过程中管路与周边结构发生摩擦破损，管路接头选用标准液压接头，通用互换性强，后期更换配件无需定制。整机的结构件均采用焊接成型工艺，关键受力焊缝做了加强处理，在保证结构强度的前提下尽可能降低板材厚度，控制整机自重，方便小型运输车辆转运，甚至可通过普通货运电梯完成楼层间的转运作业。从实际作业表现来看，该装置的挖掘力参数匹配小型作业场景的负载需求，可轻松应对三类土以下的土方开挖作业，行走速度可根据作业场景切换，长距离转场时采用高速档，精细作业时切换低速档保证动作平稳性，回转动作采用缓冲控制，启停阶段无明显冲击，保证作业动作的精准度，适合对作业精度有要求的狭小场地施工，比如小区内管线维修开挖、室内装修拆除作业、园林景观造型整理等场景，相比人工作业能大幅提升作业效率，同时降低作业人员的劳动强度。
