8立方液压驱动多瓣式散料抓斗结构设计

在散货码头、矿山堆场、城市固废处理场站这类需要处理大块、不规则散料的作业场景里，常规两瓣式抓斗经常出现物料卡滞、抓取充盈率不足的问题，尤其是面对废钢、生活垃圾、大块矿石这类形状不规则、堆积密度差异大的物料时，多瓣式的液压抓斗的适配性要远高于传统结构。这款8立方米容积的多瓣抓斗，采用液压直驱的瓣片开合结构，整体安装接口匹配通用中型挖掘机的前端工作装置挂接尺寸，不需要对挖掘机原有液压管路做大幅改造，只需要在斗杆前端预留对应的液压油输出接口，即可完成挂接投入使用。

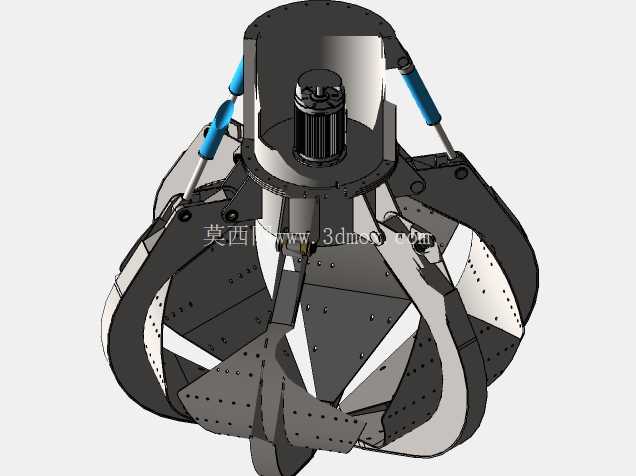

从结构设计逻辑来看，这款抓斗的上部集成了液压回转接头与驱动油缸的安装基座，回转支承的选型匹配了8立方满载状态下的偏载力矩，保证在抓取偏置物料时不会出现回转卡滞或者结构件过载变形的问题。六瓣对称布置的抓瓣，每一片瓣体都采用了带加强筋的耐磨钢板焊接结构，瓣片边缘的咬合齿做了交错排布设计，闭合时瓣片之间的间隙控制在15毫米以内，既可以避免小块物料从缝隙漏出，又能在抓取大块不规则物料时保证足够的咬合抱紧力，不会出现物料中途脱落的情况。每片抓瓣的驱动采用独立的双铰点液压油缸，油缸的铰接点位置经过运动仿真校核，在抓瓣完全张开到最大开度时，油缸的伸出量保留了10%的安全行程，在抓瓣完全闭合抓取满载物料时，油缸的无杆腔推力可以提供足够的抓取比压，保证对高密度块状物料的切入能力。

安装边界方面，这款抓斗的上部挂接法兰采用了通用的挖掘机快换接头适配尺寸，整体高度在闭合状态下控制在2.2米以内，最大张开直径达到3.1米，作业时的最小回转半径和原有挖斗作业时的半径差值控制在300毫米以内，不会因为挂接抓斗导致挖掘机的作业幅度出现大幅缩减，驾驶员不需要重新适应作业范围。液压系统的压力参数匹配常规20-30吨级挖掘机的系统压力，不需要额外加装增压阀组，管路的布置沿着上部机架的加强筋内侧走线，所有外露管路都加装了钢制防护套，避免作业过程中散落的物料砸坏液压管路。瓣体的耐磨板采用了可更换的螺栓连接结构，在长期作业导致瓣尖磨损后，可以直接在现场更换耐磨板，不需要整体拆卸抓斗做堆焊修复，大幅降低了现场维护的时间成本。

实际作业场景中，这款抓斗的充盈率相比同容积的两瓣抓斗可以提升20%左右，尤其是处理形状不规则的废钢、建筑垃圾、大块岩石时，多瓣结构可以从不同方向切入料堆，将物料完整包裹在抓斗内部，不会出现两瓣抓斗常见的大块物料卡在外缘导致闭合不严的问题。液压驱动的开合方式相比传统的钢丝绳牵拉抓斗，开合动作的可控性更强，驾驶员可以在驾驶室内精准控制瓣片的开合度，在分拣作业或者精准卸料场景下，可以实现小开度的均匀布料，不需要额外搭配其他属具。上部的回转机构可以实现360度连续回转，在堆场堆料或者货车装卸作业时，不需要调整挖掘机的整机站位，只需要转动抓斗即可调整卸料位置，大幅提升狭窄场地内的作业灵活性。

结构建模过程中，所有铰接点的配合间隙都按照工程机械的通用公差做了预留，油缸的选型经过了满载工况下的受力校核，每片瓣体的焊接结构都做了有限元应力分析，在最大抓取力工况下，瓣体的最大应力出现在瓣根与油缸铰接的位置，应力值远低于耐磨钢板的屈服强度，保证长期重载作业下不会出现结构开裂的问题。机架上部的电机与液压泵的集成布置，省去了外接动力源的需求，动力输入直接对接挖掘机的辅助液压油路，整体结构紧凑，没有多余的外凸部件，避免作业过程中出现部件刮碰的问题。
