户用小型沼气净化存储一体化装置

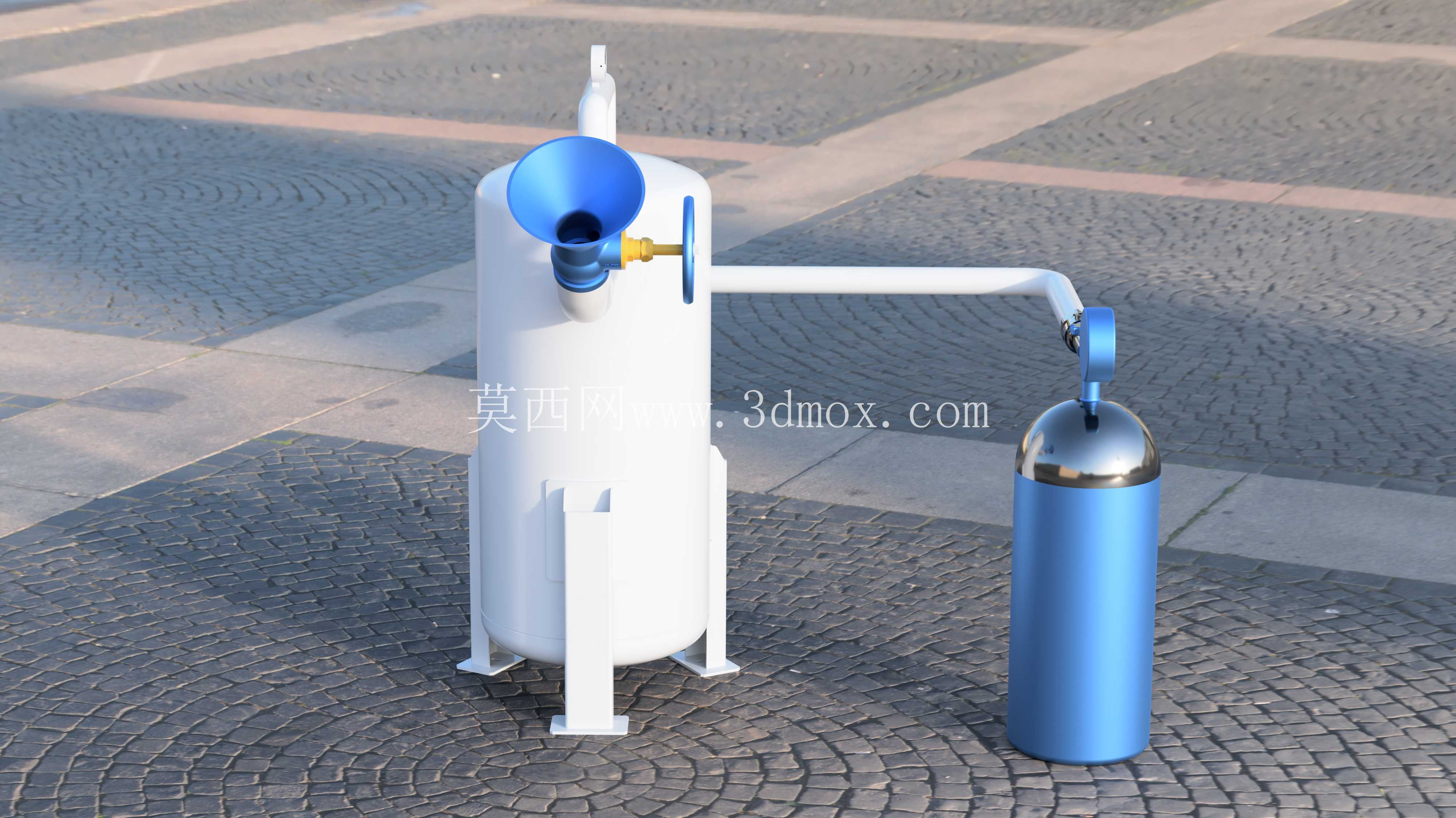

　　这套沼气处理装置主要面向农村户用沼气、小型养殖场沼气配套场景设计，核心解决户用沼气产出后含硫含水、压力不稳定无法直接接驳灶具的实际问题，整套装置采用立式罐体搭配旁置储气单元的布局，不需要额外搭建混凝土基座，普通硬化地面即可完成安装固定。主罐体采用立式支腿支撑结构，三条支腿底部带外翻安装脚，每个安装脚预留螺栓固定孔，可直接通过膨胀螺栓固定在硬化地面，主罐体总高度控制在1.2米左右，罐体直径0.4米，支腿高度0.2米，预留出罐体底部排污口的操作空间，日常维护时不需要俯身探入设备底部即可完成排污阀操作。

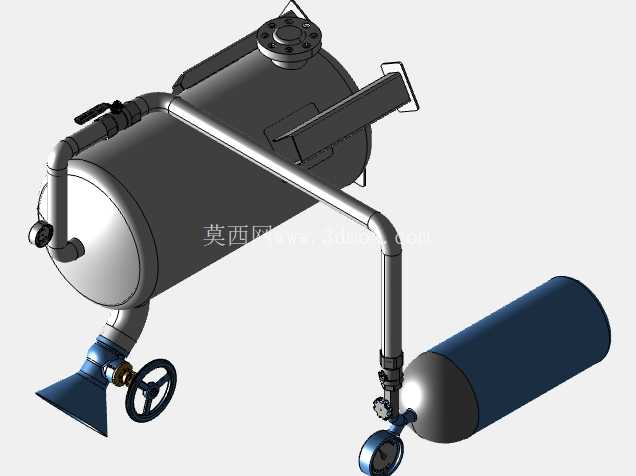

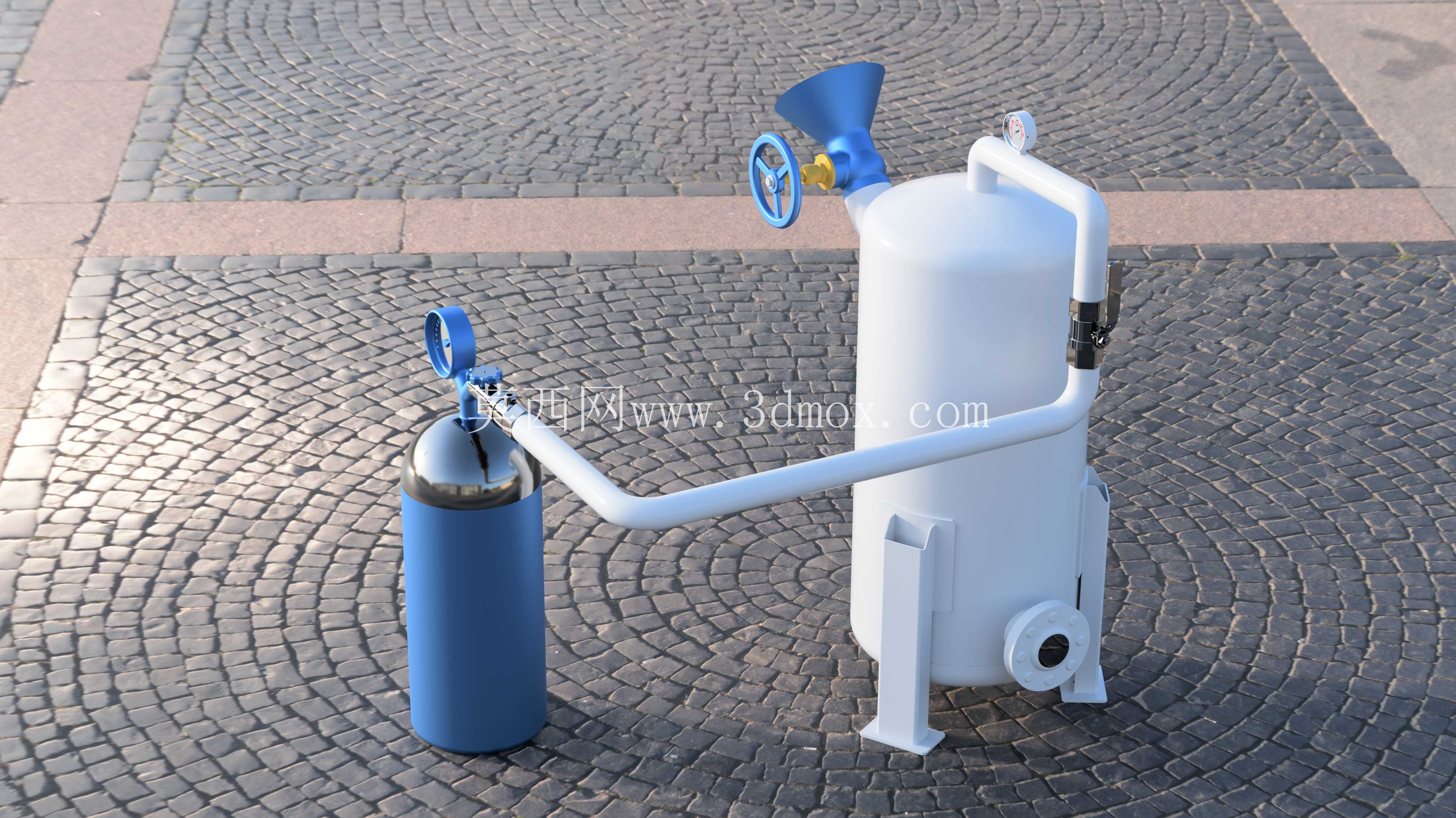

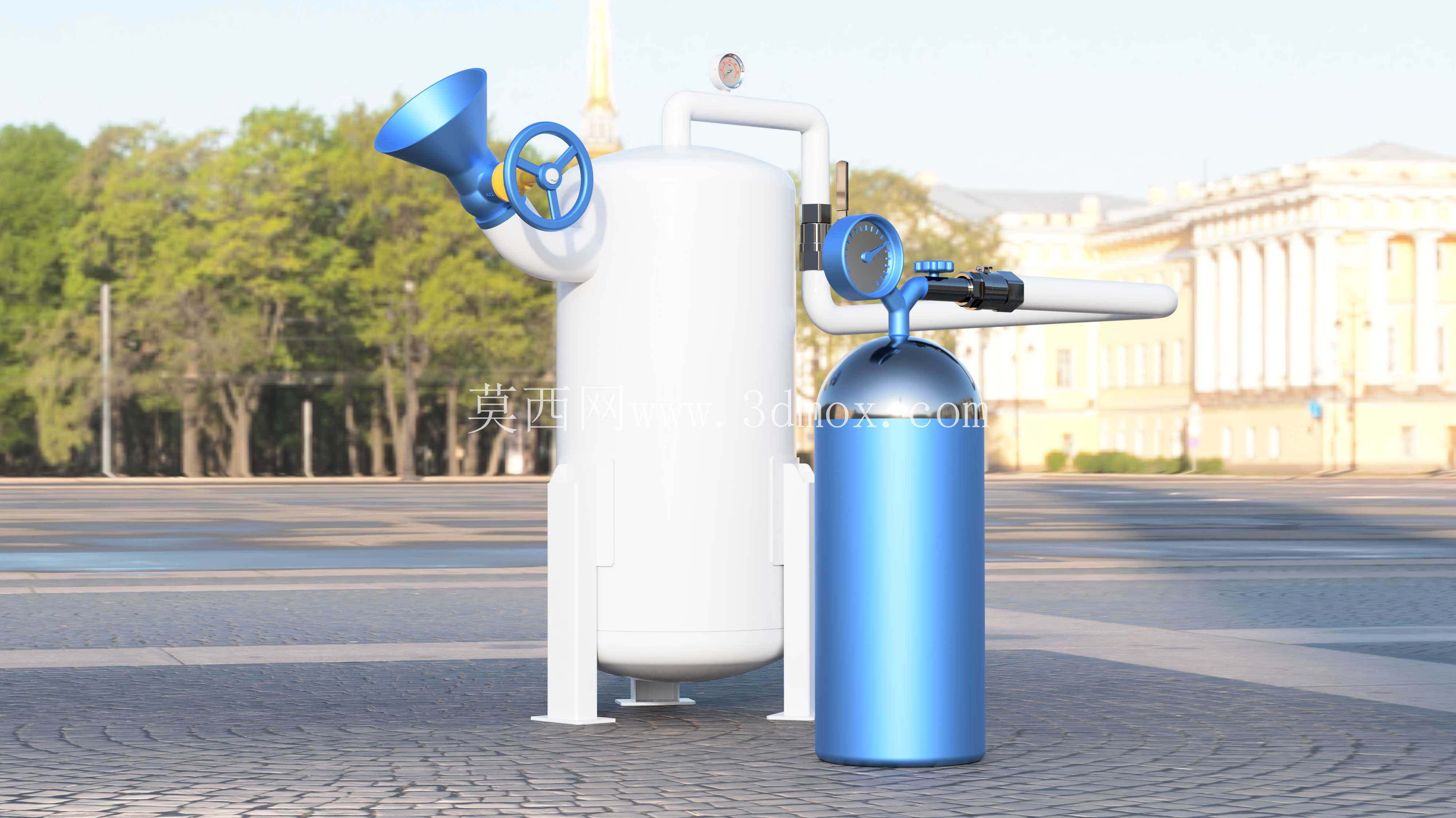

　　主罐体顶部设置喇叭口进料接口，接口处搭配蓝色手动截止阀，阀门采用手轮旋转式结构，可精准控制进气通断与流量大小，接口旁预留垂直向上的排气支管，可直接接驳泄压阀，当罐内压力超过设定阈值时自动泄压，避免罐体超压运行。主罐体内部设置三层过滤结构，最下层为冷凝水沉积腔，沼气从顶部进入后沿罐体内壁向下导流，温度降低后析出的冷凝水直接沉积在底部腔体，可通过底部排污阀定期排出；中间层为脱硫填料层，填充氧化铁脱硫剂，可吸附沼气中的硫化氢成分，避免燃烧时产生刺鼻气味腐蚀灶具；上层为干燥过滤层，填充多孔干燥填料，滤除沼气中残留的液态水与固体杂质，输出干燥洁净的沼气。主罐体侧面通过水平输气管路连接旁置的储气单元，储气单元采用立式圆柱形钢瓶结构，钢瓶顶部为圆弧密封端盖，端盖上设置压力检测接口与出气接口，可直接接驳家用沼气灶具、沼气灯等终端设备，钢瓶直径0.2米，高度0.8米，底部为平底结构，可直接放置在地面，也可通过固定抱箍与主罐体支腿连接固定，避免外力碰撞倾倒。输气管路采用硬管连接，管路转角处采用90度弯头转接，靠近储气单元端设置单向阀，避免储气单元内的沼气倒流回主罐体，保证气流方向始终从过滤端向用气端流动。

　　整套装置的管路接口全部采用标准管螺纹连接，密封处采用聚四氟乙烯垫片密封，不需要现场焊接，普通安装人员借助管钳即可完成组装，安装时主罐体与墙体的距离预留0.3米以上的操作空间，方便后期更换脱硫填料、清理沉积污物。在实际应用场景中，这套装置可直接对接户用沼气池的出气口，沼气池产出的粗沼气先进入主罐体完成脱水、脱硫、干燥处理，再通过管路进入储气单元稳压存储，当用户开启灶具阀门时，储气单元内的洁净沼气稳定输出，不会出现压力忽大忽小导致的火焰跳动、熄火问题，同时过滤掉的硫化氢成分可大幅降低灶具、管路的腐蚀速率，延长户用沼气系统的整体使用寿命。

　　设计过程中充分考虑农村使用场景的维护便利性，主罐体顶部的填料口采用快开式压盖结构，不需要借助大型工具即可打开压盖更换脱硫填料，单次更换填料的操作时间可控制在15分钟以内，普通农户经过简单指导即可自主完成维护。罐体外部采用户外级粉末喷涂处理，可耐受户外日晒雨淋的腐蚀环境，不需要额外搭建防雨棚即可露天安装，储气钢瓶外部采用蓝色防腐涂层，符合燃气设备的标识规范，可直观区分设备功能区域。整套设备的所有操作阀门都设置在人员站立可及的高度范围，不需要攀爬或俯身操作，日常巡检时可直接观察阀门状态、压力表示数，快速判断设备运行状态。在结构强度设计上，主罐体壁厚满足0.1MPa低压容器的强度要求，可承受户用沼气系统的常规工作压力，支腿与罐体的连接采用满焊结构，可承受满载填料后的整体重量，长期使用不会出现支腿变形、罐体倾斜的问题。
