5-8GHz频段射频喇叭馈源结构设计

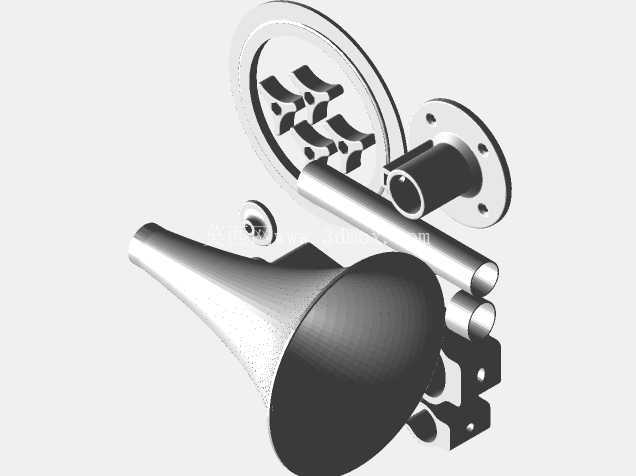

　　设计阶段首先从频段对应的波导口径入手，5-8GHz覆盖C波段的高频段与X波段的低频段，波导段采用标准BJ58波导的内截面尺寸，保证与常规同频段波导器件的兼容性，锥形喇叭的张角经过反复核算，取14度半张角，兼顾辐射方向图的等化特性与口面效率，避免张角过大导致的口面相位差过大、增益下降，也防止张角过小造成整体长度过长、安装空间占用过大。安装法兰采用标准圆形法兰结构，法兰上的安装孔位按照通用波导法兰的孔距设计，可直接与同规格的波导同轴转换器、环形器、极化器等器件直接对接，不需要额外加工转接板，法兰与波导管的连接位置设计有密封槽，可加装导电橡胶圈，满足户外使用时的防水防尘要求，同时保证接缝处的电连续性，减少信号泄漏。这套射频喇叭结构针对5-8GHz频段的微波传输场景设计，核心作用是完成波导传输线与自由空间的阻抗匹配，实现微波信号的定向辐射或接收，常见于微波测试暗室的馈源系统、点对点微波通讯链路的前端收发单元、小型雷达的射频发射端，也可作为天线增益校准的标准增益单元使用。从结构拆分来看，整套组件包含锥形辐射喇叭主体、圆形安装法兰、过渡波导管、极化调节栅格组件、定位锁紧小零件几部分，各零件之间采用止口定位配合，保证装配后射频通路的同轴度误差控制在0.05mm以内，避免因装配错位导致的驻波比升高。

　　极化调节栅格部分集成在喇叭口面的后端，通过四组对称的定位卡槽固定，可根据使用需求更换不同极化方向的栅格片，实现线极化、圆极化的切换，栅格片的厚度、栅条间距按照工作波长的1/10设计，保证极化隔离度满足20dB以上的使用要求。整套结构的安装边界充分考虑了实际架设场景，喇叭主体与安装法兰的总轴向长度控制在180mm以内，最大外径为120mm，配套的固定支架预留了M6的标准安装螺孔，可固定在标准光学平台、天线转台或者户外通讯塔的抱杆支架上，安装时喇叭口面的俯仰角度可通过支架上的调节槽在-15度到+45度之间连续调整，调整到位后通过锁紧螺母固定，不会出现长期使用后的角度滑移。

　　结构设计过程中所有棱角位置都做了R0.5的倒角处理，一方面避免微波信号在棱角位置产生尖端放电，另一方面也防止装配过程中划伤操作人员，所有零件的加工公差按照IT7级精度控制，波导内表面的粗糙度要求达到Ra1.6，减少信号传输过程中的壁面损耗，外部非配合面做导电氧化处理，提升抗腐蚀能力的同时保证表面的导电性能，减少外部电磁干扰对内部信号的影响。在实际工程应用中，这类射频喇叭可直接作为小型微波通讯链路的发射天线，在无遮挡的视距条件下可实现3-5公里的点对点信号传输，也可作为抛物面天线的馈源使用，搭配不同口径的反射面可实现20dBi到40dBi不等的增益，满足远距离通讯、雷达探测的使用需求，在微波测试场景中，该喇叭可作为暗室的发射探头，配合接收天线完成天线方向图测试、材料屏蔽效能测试等试验项目，其稳定的驻波特性与对称的辐射方向图能够保证测试结果的重复性误差控制在0.2dB以内。

　　整套结构的零件拆分充分考虑了加工工艺性，锥形喇叭采用旋压工艺成型，相比传统的铣削加工能够大幅降低加工成本，同时保证内壁的光滑度，波导管采用标准冷拔波导型材切割加工，法兰盘采用板材铣削成型，所有零件之间的连接采用定位销加螺钉的固定方式，拆卸维护方便，若出现局部零件损坏可单独更换，不需要整体报废，降低后期的维护成本。设计时也充分考虑了重量控制，整套结构总重量控制在1.2kg以内，即使安装在小型无人机搭载的通讯吊舱上也不会造成过大的负载，同时结构的固有频率经过仿真校核，避开了常见的风振频率与载机振动频率，避免在使用过程中出现共振导致的结构损坏或者信号抖动。
