小型无人机简易降落停靠交付装置结构

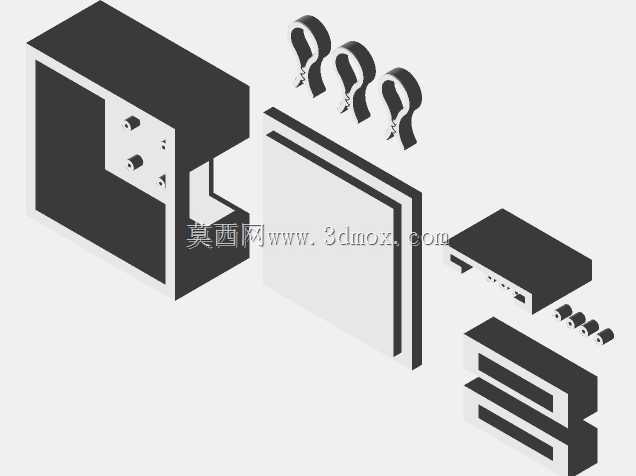

　　这套小型无人机停靠交付结构，主要面向末端低空物流配送、园区巡检无人机自动停靠补给这类场景设计，解决小型多旋翼无人机在无人工干预场景下的精准停靠、载荷交付、临时停靠固定的实际需求。整套装置采用模块化拆分设计，主体分为停靠承载箱体、停靠定位标识组件、载荷交付承接模块、滴管配套结构四个核心部分，各模块之间通过标准卡扣与螺栓连接，不需要复杂的现场焊接作业，适配户外楼顶、园区空地、厂区围墙边等多种安装场景。从结构设计逻辑来看，停靠承载箱体采用框架式钣金拼接结构，外侧预留三个定位导向接口，接口做了15度的倒角导向设计，当无人机降落时存在厘米级的定位偏差时，导向结构可以引导无人机滑入预设停靠位，避免硬碰撞造成的机架损伤。

　　箱体内部预留了载荷存放空腔，空腔尺寸适配常规小型物流无人机的载荷舱规格，可容纳标准规格的小件包裹、巡检样本存储盒，空腔侧壁设置了弹性缓冲垫，降低无人机停靠时的振动传递，避免内部存放的精密物件受振损坏。停靠定位标识组件采用三个独立的立体标识件，等距排布在停靠平台的前侧边缘，标识件的曲面轮廓做了哑光处理，避免户外强光下产生反光干扰无人机的视觉定位系统，标识件的安装高度控制在8厘米以内，不会对无人机的旋翼气流产生明显的扰流影响，同时足够被无人机下视摄像头清晰识别，配合无人机自身的视觉定位算法，可实现厘米级的停靠精度。载荷交付承接模块采用抽拉式层板结构，层板表面做了防滑纹理处理，当无人机停靠到位后，

　　层板可通过预设的联动结构滑出至无人机载荷舱下方，承接无人机释放的载荷，完成交付后自动收回至箱体内部，不需要额外配置复杂的机械臂抓取结构，大幅降低了整套装置的制造成本与后期维护难度。滴管配套结构设置在承接模块的侧方，主要用于对接无人机的补液接口，适配需要进行药液喷洒、环境采样液体收集的作业类无人机，停靠到位后可自动完成管路对接，实现药液补充或者采样液的转移，不需要人工插拔管路。从安装边界尺寸来看，整套装置的整体占地尺寸控制在0.8米见方以内，安装基面只需要保证水平度误差不超过2度即可，不需要做特殊的地基加固处理，箱体底部预留了四个标准安装孔位，可直接通过膨胀螺栓固定在水泥基面，也可通过抱箍结构固定在立杆顶部，适配不同高度的安装需求。

　　结构设计过程中充分考虑了户外使用的环境适应性，所有外露的结构棱边都做了圆角处理，避免积水积尘，连接缝隙处预留了排水导流槽，雨天不会出现结构内部积水的问题，整体结构的承重上限按照5公斤级小型无人机的满载重量设计，静态承重冗余达到200%，可承受12米每秒风速下的无人机停靠冲击载荷。在功能拓展性上，箱体侧面预留了标准的电气安装位，可后续加装充电触点、气象传感器、通讯中继模块等配件，不需要对主体结构进行二次打孔改造，降低了后期功能升级的改造成本。整套结构的零件拆分充分考虑了3D打印与钣金加工的工艺可行性，所有钣金件的折弯半径都符合常规钣金加工的工艺要求，没有出现过小的折弯内角或者过深的拉伸结构，塑料类零件的壁厚控制在2毫米均匀壁厚，避免3D打印或者注塑过程中出现缩痕、翘曲问题，零件之间的配合公差按照IT12级精度设计，普通加工条件下即可顺利完成装配，不需要高精度的加工设备即可实现批量生产。
