迷你无人机空投挂载投放结构件

　　这套结构件面向小型多旋翼无人机的低空投放作业场景设计，可适配市面上多数轴距在150mm至250mm区间的迷你级消费级、行业级无人机平台，解决小型无人机执行轻载投放任务时的挂载可靠性与释放响应问题。实际作业中，这类结构可用于应急场景下的小物资精准投送、户外作业的轻量配件转运、特定场景的定点物料布放，无需对无人机原有飞控系统做深度改装，仅需通过独立的射频链路完成释放动作触发，不会干扰无人机原有导航与飞行控制链路的正常运行。

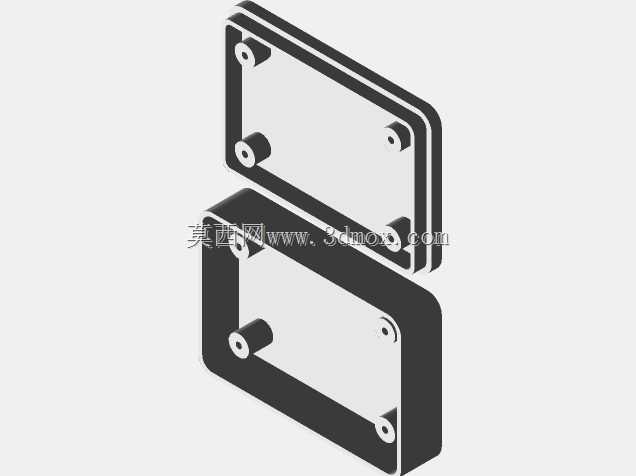

　　从功能实现逻辑来看，整套结构采用上下分体式外壳设计，将伺服驱动模块、锁定释放机构、供电模块、射频接收单元全部集成在外壳内部，无需额外设计独立的导轨安装位，导轨结构直接与外壳做一体化成型设计，既减少了装配时的零件对齐工作量，也避免了额外加装导轨带来的整体重量上升，对于载重冗余有限的迷你无人机来说，每1g的重量降低都能直接转化为作业航程与有效载荷的提升。锁定机构采用卡扣式限位设计，伺服舵机的摆臂直接驱动锁止销完成卡扣的锁止与释放动作，传动路径极短，没有多余的连杆传动结构，大幅降低了传动卡滞的概率，即使在高空低温、低气压的环境下，也能保证释放动作的响应一致性。

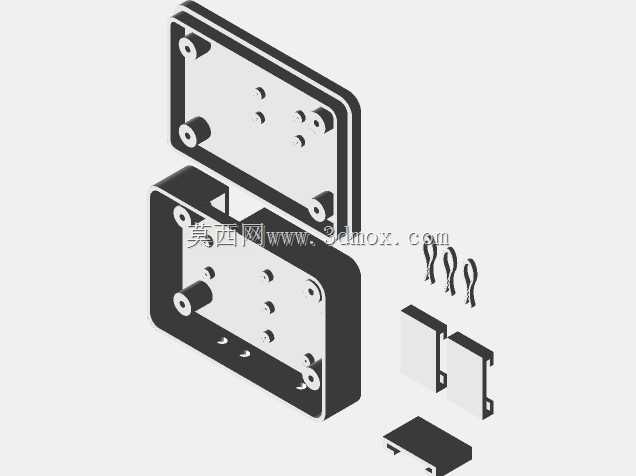

　　设计过程中充分考虑了不同用户的装配适配需求，外壳预留了多组安装孔位，既可以通过4组标准螺丝直接将上下壳体拼合后固定在无人机腹部的平整安装面，也可以通过配套的带导轨安装座，将整套投放机构固定在无人机的侧面挂载位，适配不同外形的无人机机身结构。内部预留的电池安装仓可兼容12V与6V两种规格的微型锂电池，用户可根据所选伺服舵机的额定电压灵活选配供电模块，无需额外改动内部走线结构；仓体旁预留了独立的开关安装位与射频控制PCB安装空间，用户可根据自身的控制距离需求选配不同功率的射频发射与接收模块，常规配置下控制距离可覆盖1km以内的作业半径，完全满足迷你无人机的常规作业航程需求。

　　安装边界方面，整套结构拼合完成后的整体外轮廓尺寸控制在长65mm、宽40mm、高25mm以内，安装时仅需在无人机机身对应位置预留50mm*30mm的平整安装面即可，突出机身的高度不超过30mm，不会对无人机的下方视觉传感器、气流流场造成过度干扰。结构件的受力部位做了局部加厚处理，锁止卡扣的额定挂载载荷可达500g，能够满足多数轻载投放场景的载荷需求；所有孔位均做了公差适配设计，装配时无需额外做锉修打磨，标准M2螺丝即可完成全部零件的紧固，装配完成后活动部件的活动间隙控制在0.2mm以内，飞行过程中不会出现多余的晃动异响，也不会因为无人机的机动动作导致锁止机构意外松脱。

　　实际使用时，用户仅需在地面完成供电模块与射频模块的对码测试，确认锁止机构的锁止、释放动作响应正常后，将待投放的物料通过挂扣连接到锁止机构的挂载位，待无人机飞行至目标点位后，通过地面端的射频遥控器触发释放信号，伺服舵机即可驱动锁止销收回，挂载位的卡扣在物料重力作用下自动张开，完成物料的定点投放。需要注意的是，即使是重量很轻的物件，从高空坠落也会产生足够的动能造成安全隐患，实际作业时必须确认投放区域无无关人员，严格遵守低空飞行的相关安全规范，严禁在人员密集区域执行投放作业。
