无人机系留收纳防护箱体结构设计

　　这套系留系统的结构设计核心围绕户外长时间滞空作业的无人机配套需求展开，区别于普通无人机便携收纳箱，其结构同时兼顾了缆绳收纳、设备防护、地面固定、快速部署四大核心功能，适配多旋翼系留无人机的野外作业场景，包括应急通信中继、长时间空中巡检、定点区域监控等需要无人机持续滞空数小时以上的工况，解决普通无人机电池续航不足的痛点，通过地面端供电搭配系留缆实现不间断滞空。

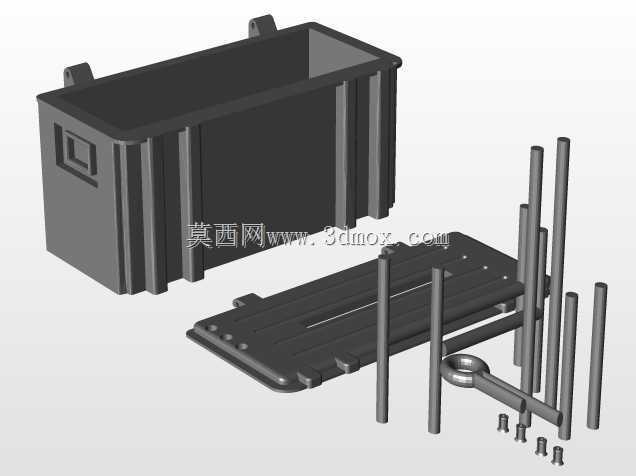

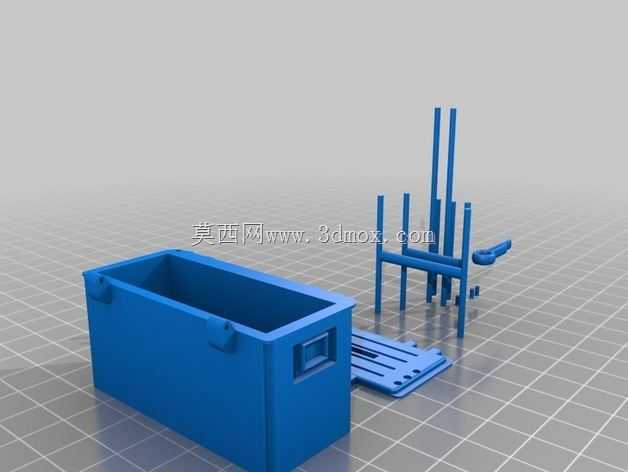

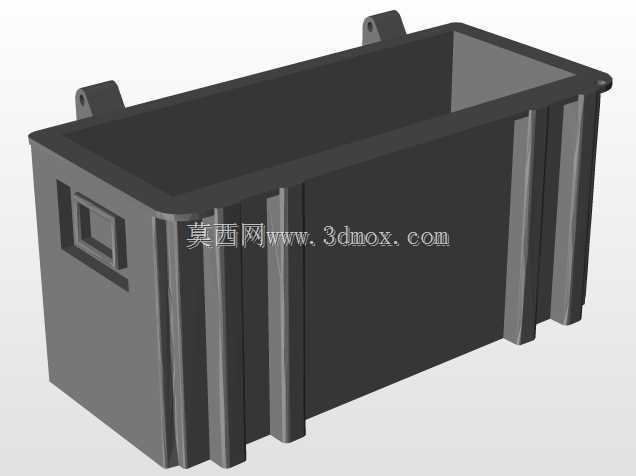

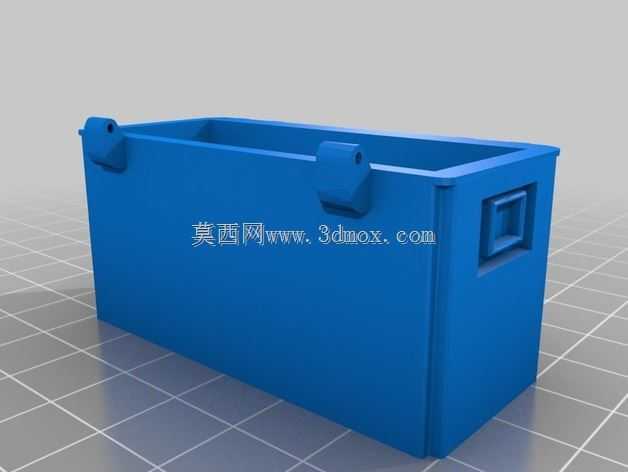

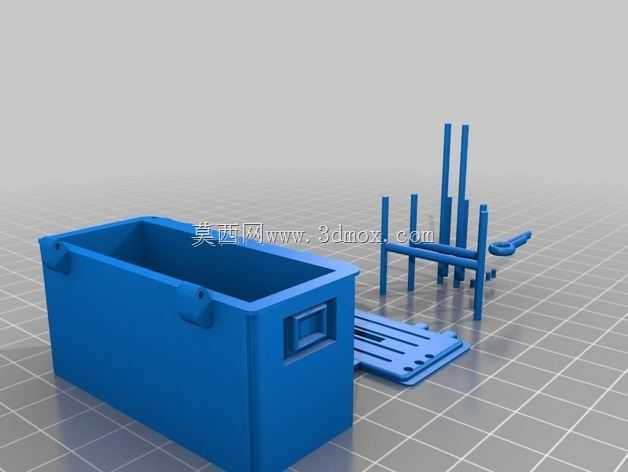

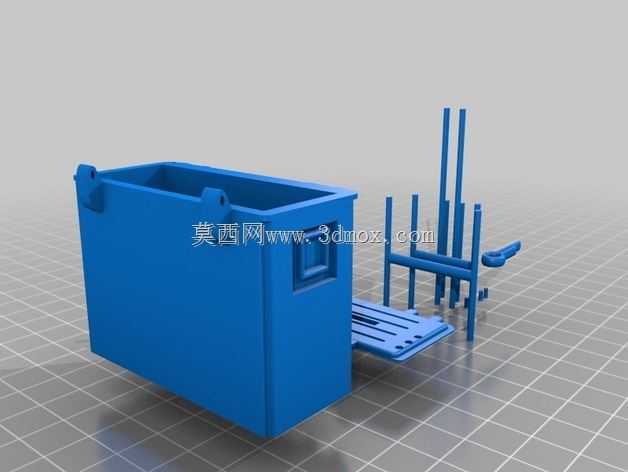

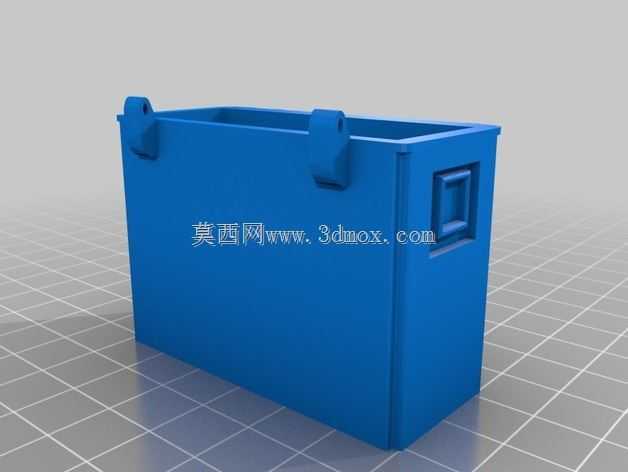

　　从结构拆分来看，整套组件包含外防护箱体、内部承托底板、多组立柱导向结构、系留缆导向环、紧固件五个部分。外箱体采用带竖向加强筋的侧壁设计，侧壁的竖向凸起筋条并非装饰结构，而是在不增加整体壁厚的前提下提升箱体侧向抗冲击能力，避免野外搬运过程中磕碰导致箱体变形，箱体顶部两侧设置的一体式挂耳可配合绑带实现车载固定或者地面锚点固定，防止大风天气下整套设备移位。箱体侧壁预留的内嵌式抠手位做了圆弧过渡处理，避免搬运时硌手，同时抠手位做了内凹设计不会突出箱体侧壁，堆叠放置时不会产生干涉。

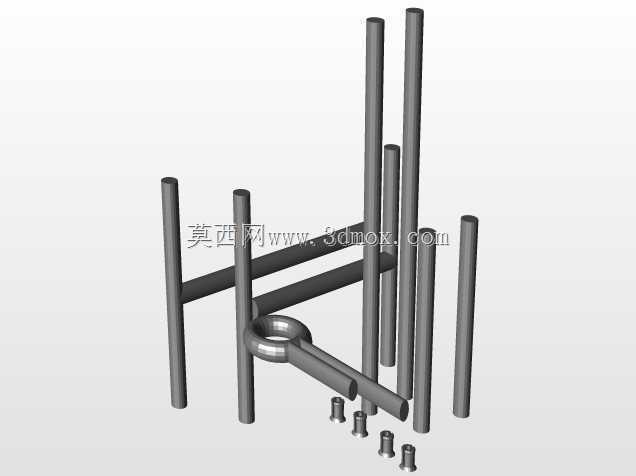

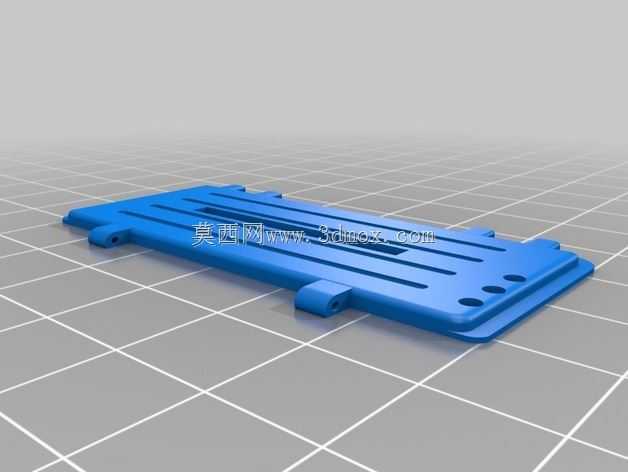

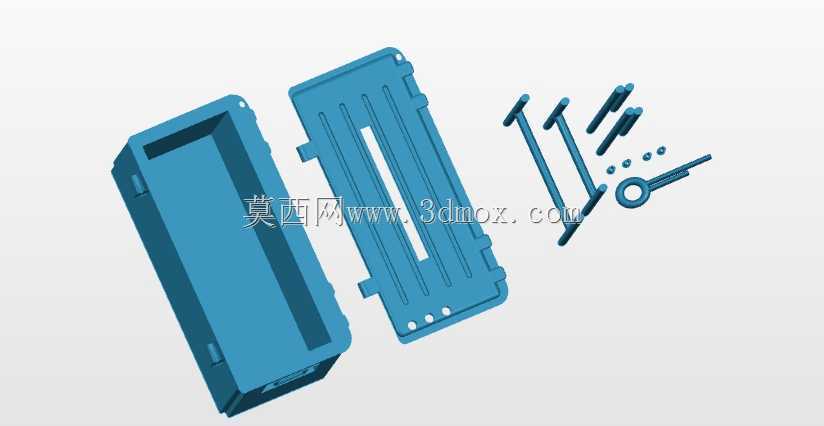

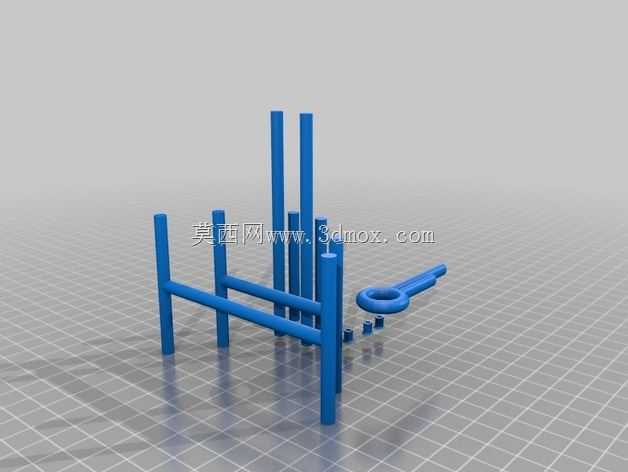

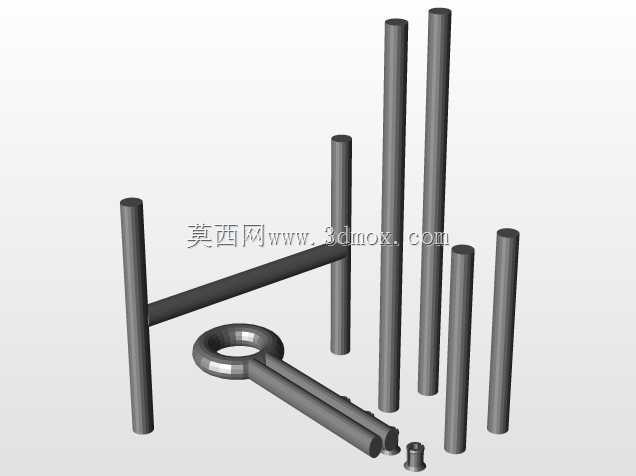

　　内部承托底板的开槽结构是设计的核心细节，底板上的长条形通槽一方面用于减重，另一方面可以在收纳时理顺系留缆，避免缆绳缠绕打结，底板边缘的凸起卡扣位和箱体内壁的卡槽对应，安装时直接卡入即可完成底板固定，不需要额外打胶或者螺丝固定，野外维护时可以快速拆卸清理内部杂物。底板上竖立的多组不同高度的金属立柱，构成了系留缆的分层导向结构，不同直径的立柱对应不同弯曲半径的系留缆，避免缆绳弯折角度过小导致内部线芯受损，尤其是带光纤的系留缆，弯曲半径过小会直接导致信号中断，立柱的高度差设计让缆绳收纳时形成自然的分层排布，不会出现局部堆叠挤压的情况。

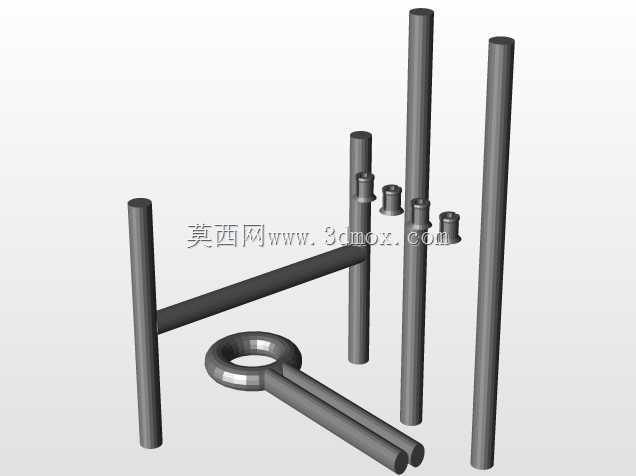

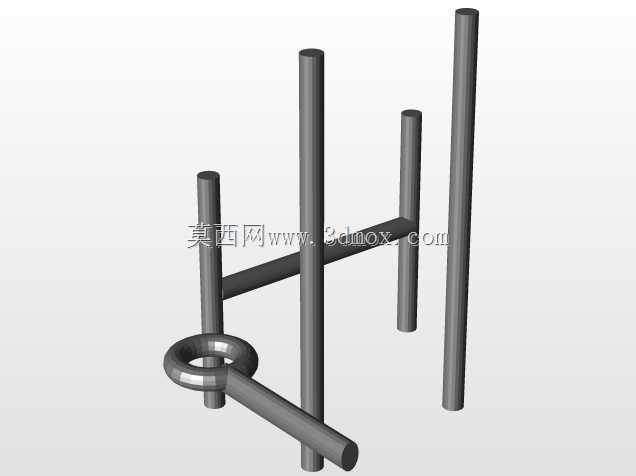

　　底板前端的金属导向环是系留缆收放的最后一级导向结构，环体内壁做了抛光处理，减少缆绳收放过程中的摩擦损耗，导向环通过支架固定在底板上，角度可以小范围调整，适配不同起飞角度的无人机，避免缆绳和导向环边缘产生硬摩擦。配套的紧固件采用标准内六角螺丝，和立柱底部的螺纹孔对应，现场组装时只需要一把内六角扳手即可完成全部结构装配，不需要特殊工具。

　　从安装边界来看，整套箱体的外部长宽尺寸控制在常规车载储物空间的容纳范围内，高度适配普通SUV后备箱的垂直空间，不需要对车辆进行改装即可运输。内部有效收纳空间除了容纳系留缆之外，还预留了电源模块、信号转换模块的安装位，不需要额外搭配其他收纳容器。箱体和盖板配合后，接缝处做了台阶式止口设计，可以阻挡野外作业时的雨水、沙尘进入箱体内部，防护等级可以满足一般户外雨天作业的需求，不需要额外加装防雨罩。

　　设计过程中特意规避了多余的异形结构，所有塑料件均采用拔模角度一致的设计，开模时不需要复杂的抽芯结构，能够有效降低量产时的模具成本，金属立柱和导向环均采用标准型材加工，不需要定制特殊截面的材料，后期维护替换时可以直接采购标准件，降低运维成本。整套结构没有易损的薄壁结构，所有受力位置均做了圆角过渡，避免应力集中导致的结构开裂，尤其是挂耳、卡扣这些频繁受力的位置，壁厚比其他位置厚30%，能够承受反复拆装、搬运的载荷。
