望远镜调焦平行轮结构设计

项目分类:通讯工具类 发布时间:2025-12-18 ID:1102948
  • 望远镜调焦平行轮结构设计

在户外观测、远距离瞄准类光学设备的结构体系中,调焦平行轮是直接影响操作手感与对焦精度的核心交互零件,这类零件的设计往往需要在操作力矩、结构强度、安装适配性之间找到精准的平衡,不能单纯照搬通用轮类零件的设计逻辑。从实际应用场景来看,这类平行轮主要装配在伸缩式瞄准镜、高倍单筒观测望远镜的镜身外侧,用户通过转动外圈的防滑齿结构,带动镜筒内部的透镜组沿轴向平稳移动,实现不同观测距离下的清晰对焦,整个传动过程要求轮体转动无卡滞、无旷量,转动阻尼均匀,避免出现调焦过冲或者对焦偏移的问题。

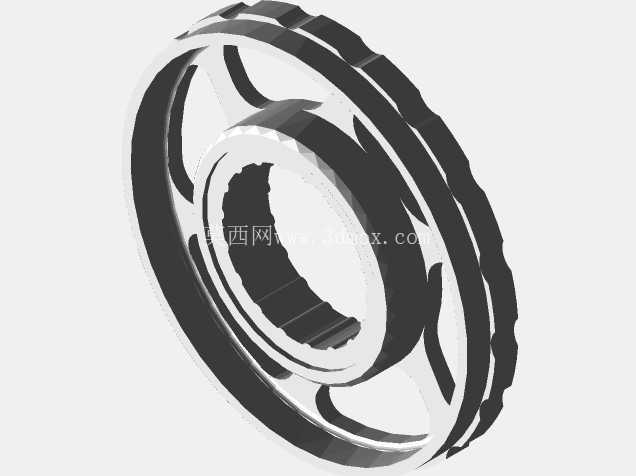

从功能特性上拆解,该平行轮采用内外圈分层的结构设计,外圈周向均匀分布连续的防滑齿,齿形做了圆角过渡处理,既能够保证戴手套操作时也有足够的摩擦力,不会出现打滑脱手的情况,又不会因为棱角过于尖锐划伤操作人员的手部。内圈设置有与镜筒传动机构配合的花键结构,能够将用户施加在轮圈上的转动力矩无损耗地传递到内部的调焦螺杆上,花键的齿侧配合间隙控制在极小的公差范围内,从根源上减少调焦过程中的空程差,避免出现转动轮体但透镜组未即时响应的问题。轮体中间的镂空支撑结构并非单纯为了减重,而是经过受力校核后的优化设计,三个均匀分布的支撑筋在保证轮体整体径向、轴向结构强度的前提下,尽可能减少零件的材料用量,降低转动时的惯量,让调焦操作的手感更加轻盈跟手,同时镂空结构也能减少轮体与镜身之间的接触面积,降低转动过程中的摩擦阻力,长期使用也不会因为摩擦产生多余的碎屑掉落到镜筒内部污染光学镜片。

在设计思路层面,这类平行轮的开发首先要匹配对应型号望远镜的镜身外径,轮体的内孔直径需要与镜筒的安装位完全适配,安装后轮体内壁与镜身外壁之间保留均匀的微小间隙,既不会因为间隙过小出现转动卡涩,也不会因为间隙过大导致轮体晃动,影响调焦精度。轮体的轴向厚度需要控制在合理范围内,过厚会增加不必要的重量,破坏整台望远镜的重量平衡,过薄则会导致手指接触面积不足,操作时发力不便。外圈防滑齿的齿距、齿高经过多轮手板验证,齿距过小会导致齿形过密,触感偏硬,长时间操作容易产生手部疲劳,齿距过大则会减少接触齿数,降低防滑效果,最终确定的齿形参数能够兼顾防滑性能与操作舒适度。轮体的安装边界需要考虑与镜身上其他调节部件的位置关系,确保转动平行轮时不会误触到倍率调节环、视度调节环等其他操作部件,各个操作部件之间预留足够的安全操作距离,避免操作干涉。

从实际使用的工况出发,这类平行轮往往需要在高低温、高湿度的户外环境下长期工作,因此结构设计上没有出现容易积水积灰的死角,轮体表面的过渡圆角能够让雨水、灰尘自然滑落,减少污染物在轮体缝隙中的堆积,降低日常维护的难度。轮体与镜身之间的配合位没有设计复杂的卡扣结构,采用简单的轴向限位卡簧固定,既能够保证轮体不会从镜身上脱落,又能在需要维护时快速拆卸,不需要复杂的专用工具。在传动精度的把控上,轮体内圈花键与调焦螺杆的配合公差选用过渡配合,装配后不需要额外添加润滑脂也能保持顺畅的转动效果,避免润滑脂在低温环境下粘度上升导致调焦阻尼变大,或者在高温环境下润滑脂渗漏污染镜片的问题。整个轮体的结构对称度经过严格校验,转动时不会出现偏心晃动的情况,保证调焦过程中透镜组始终沿光轴方向平稳移动,不会出现光轴偏移导致的观测画面倾斜、清晰度不一致的问题。
