卡地亚计时腕表表壳精密结构设计

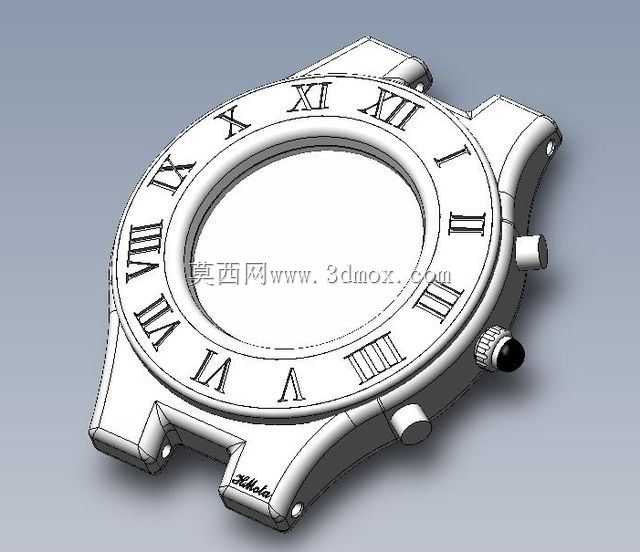

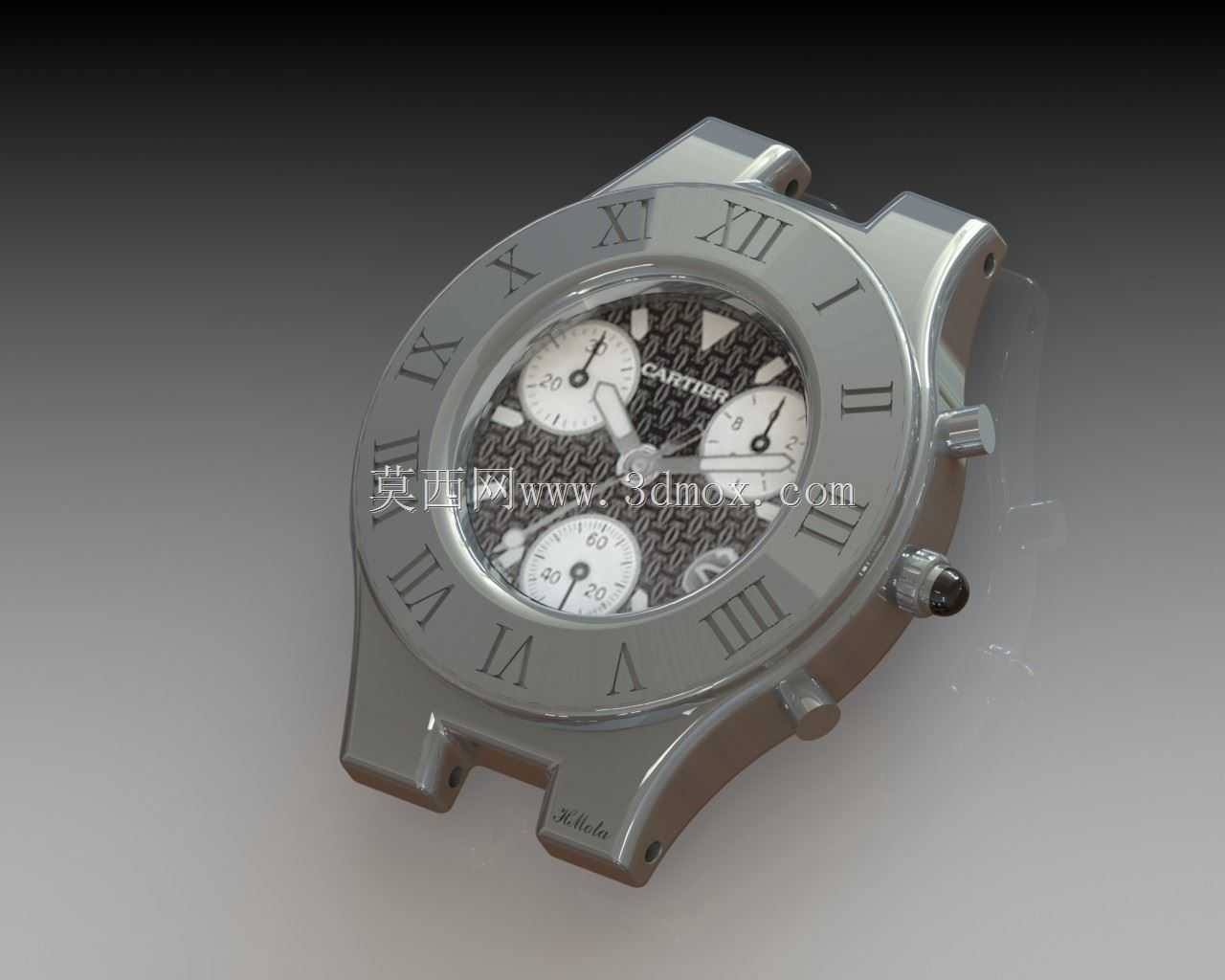

　　日常做精密穿戴类机械结构设计时，腕表表壳是最考验细节把控的零件之一，尤其是计时款腕表的表壳，需要同时兼顾内部机芯容纳、操控部件布局、外观质感呈现与佩戴适配性，这个卡地亚计时款的表壳结构，刚好覆盖了这类精密零件的核心设计要点。先从实际应用场景来说，这类表壳属于高端计时腕表的核心承载结构，日常佩戴中需要承接表带拉力、抵御日常磕碰、隔绝水汽灰尘，同时要为计时按钮、表冠、表圈、后盖提供精准的安装定位，还要保证表盘刻度的视觉呈现符合品牌设计语言。从功能特性上看，这个表壳预留了三个操控部件的安装位，分别对应2点位、4点位的计时启停与归零按钮，以及3点位的表冠安装位，每个安装位都做了同轴的定位台阶与密封槽结构，保证操控部件装配后不会出现晃动间隙，

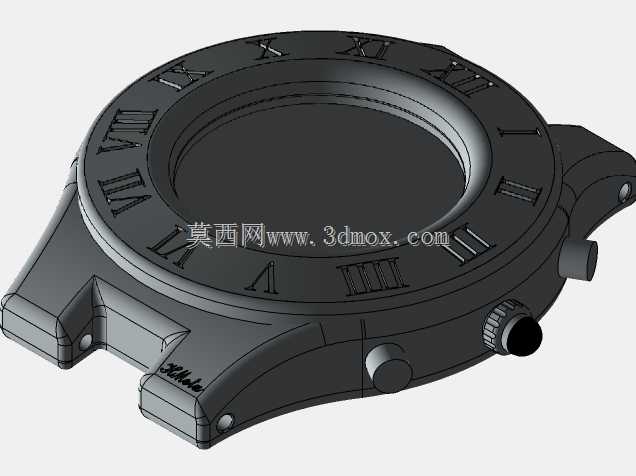

　　同时能配合防水胶圈实现日常佩戴的密封要求；表圈位置做了下沉式的罗马字刻度安装槽，刻度采用浮雕式一体化设计，和表壳主体的曲面过渡完全顺滑，没有拼接缝隙，既避免了后期粘贴刻度脱落的问题，也让整体外观更具一体质感；表耳位置做了符合人体工学的弧度设计，向下弯曲的角度刚好贴合手腕侧面的轮廓，表耳末端的表带安装孔做了沉头处理，保证表带销装配后不会突出表耳表面刮蹭皮肤；表壳底部的后盖安装位做了止口结构，能和旋入式或者压入式后盖精准配合，保证内部机芯的安装空间同轴度。设计思路上，整个表壳采用一体化的实体建模逻辑，先从整体外观轮廓入手，先确定表壳的最大外圆尺寸、表耳间距、整体厚度这些核心安装边界，再逐步向内掏空机芯容纳腔，向外延伸表耳、

　　操控凸台这些结构，所有的曲面过渡都采用G2连续的曲率处理，避免出现棱角突兀的位置，一方面是为了佩戴时的触感舒适，另一方面也是为了后续抛光、打磨工序能有均匀的加工余量，不会出现局部过薄打磨穿或者过厚打磨不到位的问题。外形尺寸与安装边界方面，表壳主体的最大外圆控制在42mm左右，符合主流男士计时腕表的佩戴尺寸，表耳之间的间距为20mm，适配标准宽度的皮质或者金属表带，表壳整体厚度控制在12mm以内，保证佩戴时不会卡袖口；内部机芯容纳腔的直径按照适配通用计时机芯的尺寸做了预留，腔体内壁做了0.1mm的装配公差余量，方便机芯固定圈的安装，各个操控按钮的安装孔同轴度控制在0.02mm以内，保证按钮按动时的手感顺滑不会出现卡滞；

　　表壳侧面的操控凸台做了加厚处理，避免日常磕碰时直接撞击按钮杆导致变形，表耳位置的内部做了减重槽设计，在保证结构强度的前提下降低整体重量，提升长时间佩戴的舒适度。实际建模过程中，这类异形曲面的表壳结构需要特别注意壁厚的均匀性，整个表壳的主体壁厚控制在1.2mm左右，既保证足够的结构强度抵御日常外力，也不会因为壁厚过大导致整体重量超标；所有的棱边位置都做了0.1mm的圆角处理，避免后续加工时出现应力集中导致开裂，也能提升佩戴时的触感。另外表壳6点位位置的品牌标识采用浮雕式设计，和表壳主体一体化生成，标识的深度控制在0.2mm，既保证标识清晰可辨，也不会因为深度过深积灰难以清理。这类精密表壳结构的设计，往往需要在外观美学和结构实用性之间找到平衡，既要还原品牌的经典设计元素，也要满足实际佩戴、装配、加工的各项工程要求，每一处曲面的弧度、每一个安装位的尺寸公差，都会直接影响最终成品的使用体验和外观质感。
