通讯用铝合金薄板户外机柜结构设计

　　这款铝合金薄板柜体的设计，核心瞄准户外通讯站点的设备承载需求，在做结构方案时，首先要平衡防护性能、自重与内部安装兼容性三个核心矛盾点。从实际落地场景来看，这类柜体多部署在小区楼顶、道路侧杆站、郊野信号覆盖点，安装位置往往没有大型吊装设备的作业空间，因此选用铝合金薄板作为主体材料，相比传统冷轧钢柜体自重降低40%以上，两名运维人员即可完成搬运与壁挂/抱杆安装，大幅降低偏远站点的施工难度。

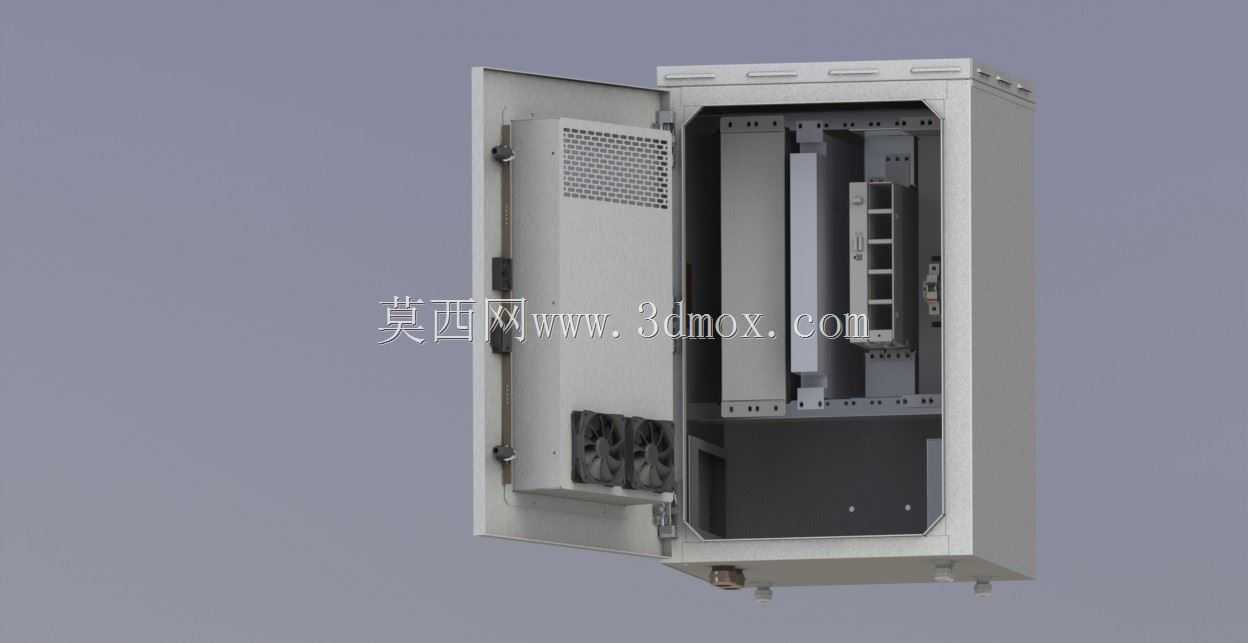

　　在功能特性设计上，柜体采用单开门侧开结构，门体与柜体框架的搭接处做了双层折弯防水边，配合内嵌式密封胶条，可满足IP55级防护要求，能够阻挡户外扬尘、暴雨喷淋对内部设备的侵蚀。内部安装空间采用分层模块化设计，上部预留19英寸标准设备安装立柱，可直接固定工业交换机、ONU设备、通讯基带单元等标准机架式设备，安装孔位遵循ETSI通用机架规范，孔距公差控制在±0.2mm以内，避免现场安装时出现对位偏差。下部区域预留独立的布线与电源安装仓，可放置防雷模块、空开、电源适配器等供配电组件，强弱电走线区域通过金属隔板物理隔离，减少电磁干扰对通讯信号的影响。

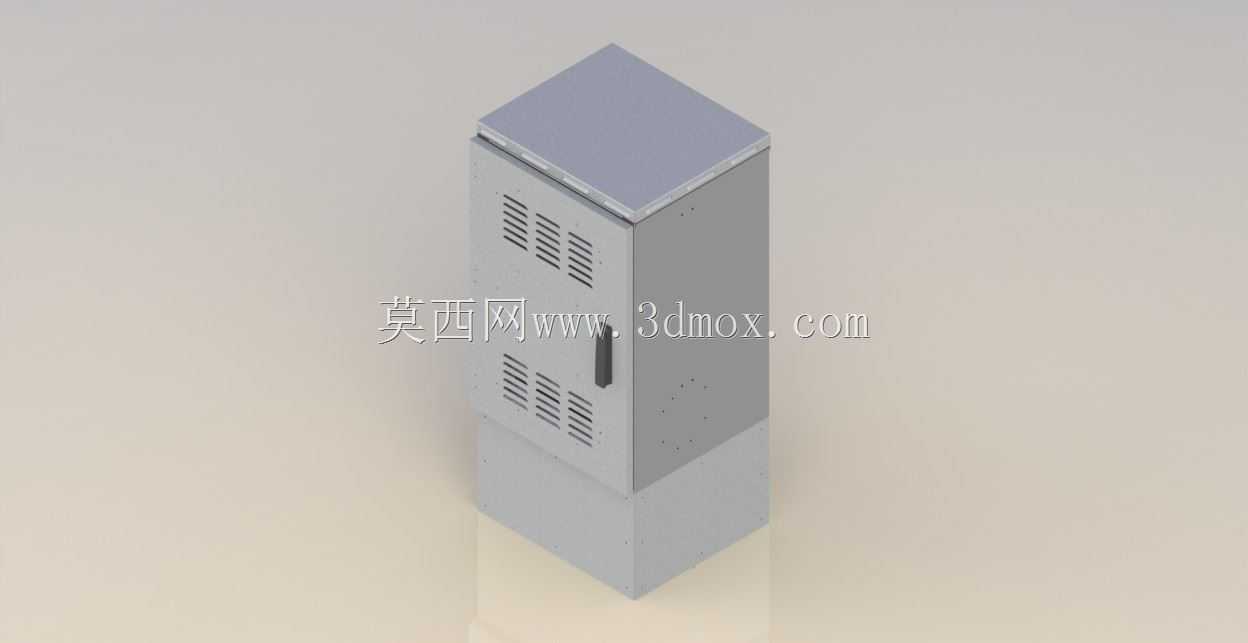

　　散热系统的设计充分考虑了通讯设备长期连续运行的发热需求，门体上部开设冲压成型的通风百叶窗，百叶内侧加装防尘滤网，既保证进风通畅，又能阻挡蚊虫、絮状杂物进入柜体内部；柜体下部侧壁安装两个轴流散热风扇，形成下进上出的独立散热风道，风道走向避开内部设备的安装区域，不会出现气流短路的问题，当柜内温度超过45℃时风扇自动启动，可将柜内温升控制在10℃以内，保障高温环境下通讯设备的运行稳定性。柜体顶部做了微倾斜的防雨檐设计，顶部接缝处全部采用满焊后打磨处理，避免长期积水造成的焊缝腐蚀，柜体底部预留3个格兰头安装孔，可根据现场布线需求选择不同孔径的电缆防水接头，满足电源线、光纤、网线的独立走线需求。

　　从安装边界来看，这款柜体的外部宽度控制在600mm以内，深度450mm，高度1200mm，属于中小型户外通讯柜的常规尺寸，既可以通过背部的四个壁挂安装孔固定在混凝土墙面上，也可以搭配抱箍组件固定在直径100-200mm的通讯杆上，安装孔位的承重设计按照满配设备总重80kg做冗余校核，安装挂点采用加厚铝合金折弯件与柜体框架铆接固定，连接强度满足12级风载下的结构稳定性要求。门体采用三点式锁具结构，锁杆与柜体框架的锁扣配合间隙控制在1mm以内，关闭后门体无晃动，锁具具备通用防盗功能，可避免非运维人员随意开启。

　　在结构细节处理上，所有钣金折弯处的内圆角均按照板材厚度的1.5倍设计，避免折弯处出现应力集中导致的开裂问题，板材拼接处采用拉铆螺母连接，相比自攻螺丝的连接方式，多次拆装后不会出现滑牙问题，方便后期运维时的设备更换与线路调整。柜体内部的安装立柱采用可前后调节的设计，调节行程为50mm，可根据不同深度的设备调整安装位置，避免设备突出柜内空间导致门体无法正常关闭。门体与柜体之间采用隐藏式铰链连接，铰链销轴采用不锈钢材质，长期户外使用不会出现锈蚀卡滞的问题，门体开启角度可达120度，完全满足内部设备安装与接线的操作空间需求。
