枪械配套变倍式光学瞄准镜结构设计

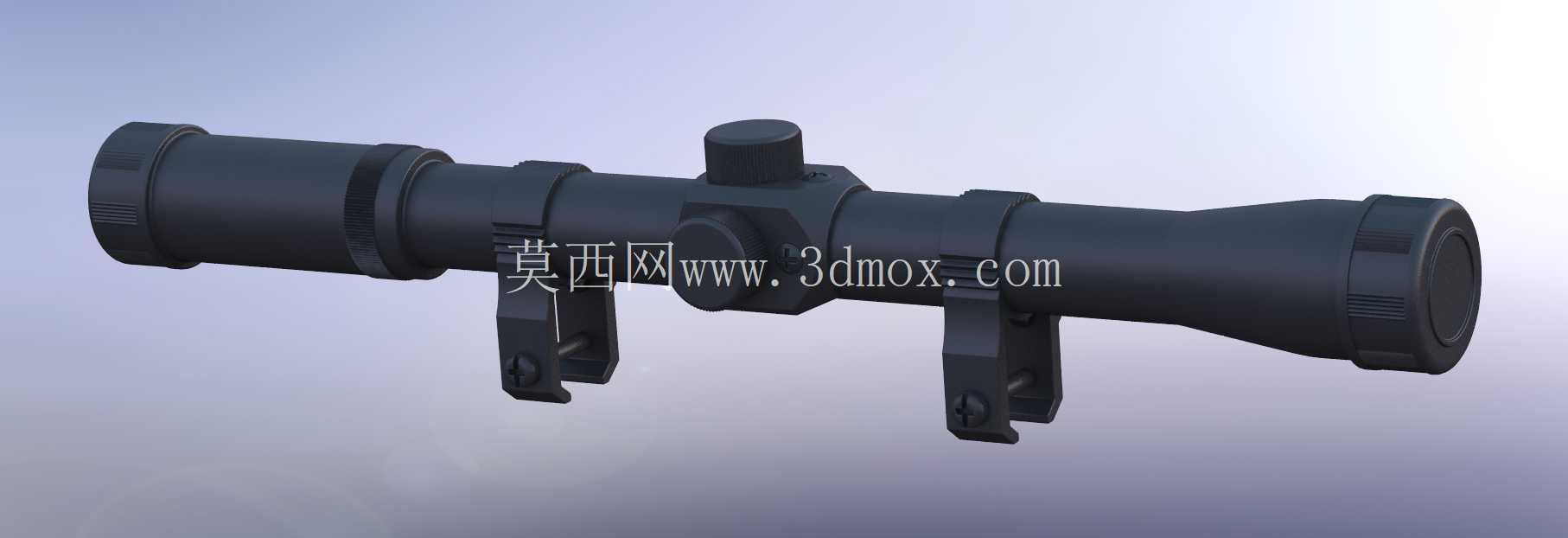

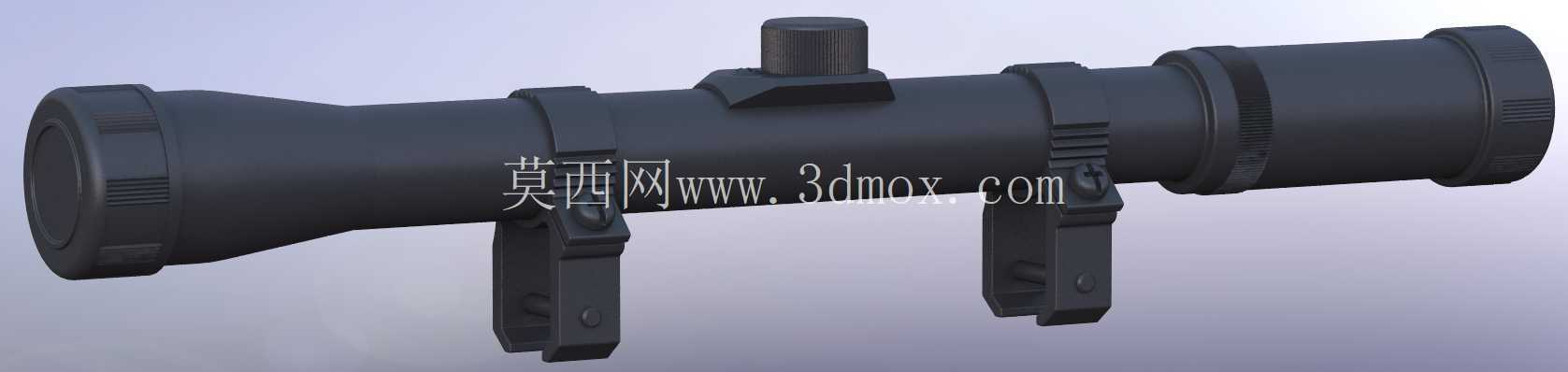

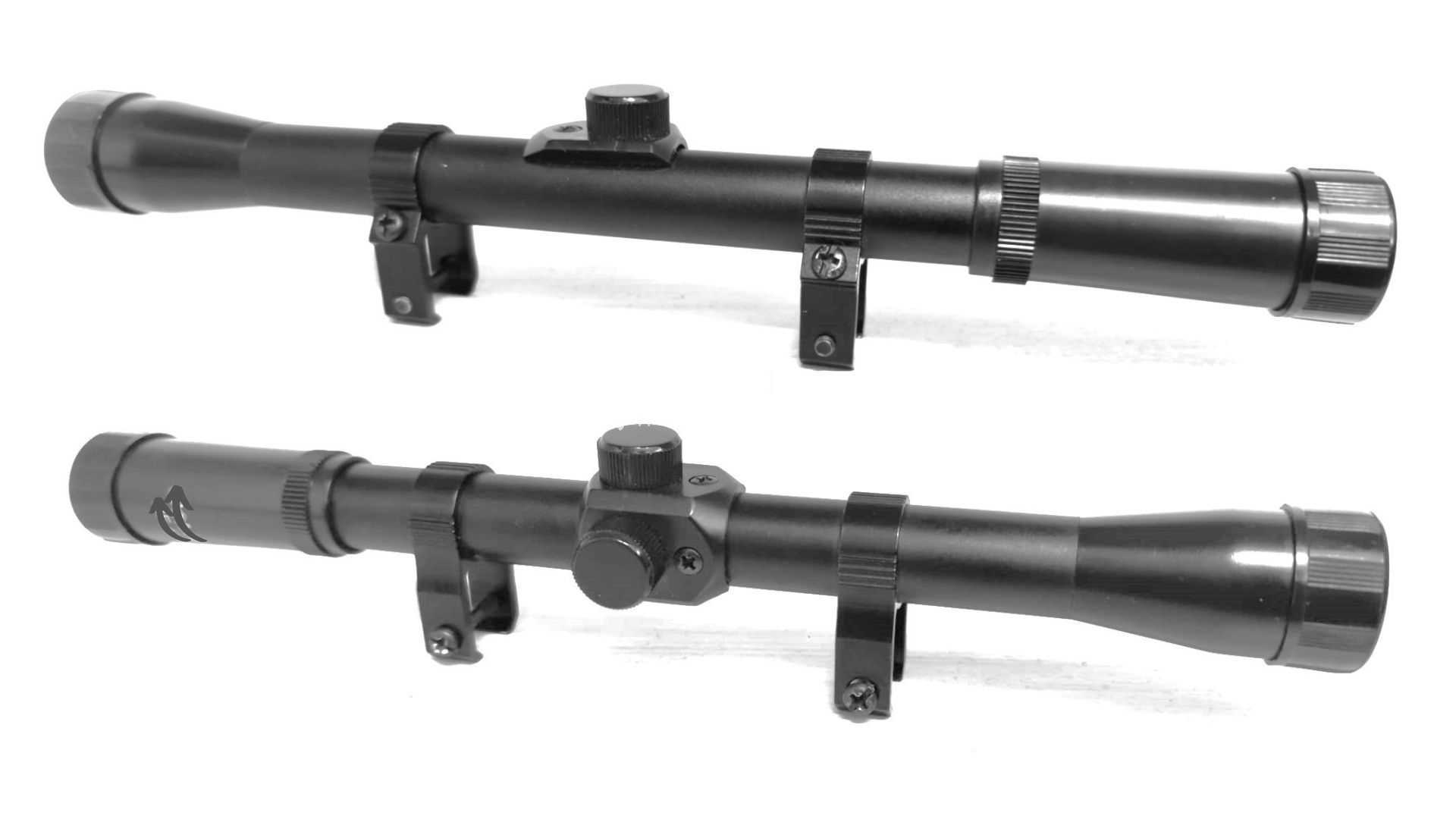

这款光学瞄准镜的结构设计，核心围绕实战场景下的使用需求展开，首先要明确的是，这类望远式瞄准镜并非民用娱乐类的简易瞄具，而是适配中远距离射击场景的观瞄设备，主要用于帮助射手快速完成目标识别、弹道修正与精准瞄准，替代传统机械瞄具的视场局限与测距误差问题。从结构组成来看，整体镜身采用分段式同轴设计，从物镜端到目镜端依次排布物镜防护圈、物镜调焦环、镜身主体、变倍调节环、目镜防护圈，顶部设置高低调节旋钮，侧方预留风偏调节位，下方集成两个一体式装夹支架，所有部件的同轴度公差控制在0.02mm以内，避免光路偏移导致的瞄准误差。

设计过程中首先考虑的是安装边界问题，下方的两个装夹支架采用标准皮卡汀尼导轨适配结构，支架开口宽度为21mm，夹块厚度4mm，两个支架的中心间距为120mm，能够适配绝大多数制式枪械的顶部导轨安装位，安装时不需要额外改装导轨结构，拧紧夹块侧面的紧固螺钉即可完成固定，装夹后镜身轴线与枪管轴线的平行度误差不超过0.05mm/m，保证弹道校准后的精度留存。镜身主体采用航空铝合金材质的等径管结构，管径为30mm，整体长度控制在280mm左右，物镜端最大直径40mm，目镜端直径32mm，整体重量控制在380g上下，避免加装后导致枪械前端重心偏移过多，影响射手据枪稳定性。

从功能特性来看，物镜端的调焦环可以实现10码到无穷远的视差调节，转动阻尼设置在15N·cm，既避免射击震动导致的调焦环自行移位，也保证射手戴战术手套时可以顺畅转动调节；顶部的高低调节旋钮采用1咔哒0.1MOA的调节精度，每转动一圈对应10MOA的高低修正量，旋钮表面设置防滑滚花，调节时的咔哒反馈清晰，不需要额外查看刻度即可完成定量调节；目镜端的视度调节范围为+3到-3屈光度，能够适配不同视力情况的射手使用，不需要佩戴眼镜即可获得清晰的分划板成像。镜身内部的光路采用倒像透镜组加转像棱镜的结构，分划板设置在物镜组的焦平面位置，保证变倍过程中分划板的刻度比例不会发生变化，避免测距误差。

设计时还充分考虑了野外使用的环境适应性，所有转动配合位置都设置了O型密封圈，整体防护等级达到IP67，可以在暴雨、沙尘环境下正常使用，不会出现镜身内部起雾、进水的问题；镜身表面采用哑光黑色阳极氧化处理，既避免反光暴露射手位置，也提升了表面耐磨性能，日常携行过程中与装具摩擦不会轻易出现掉漆问题。两个装夹支架与镜身的连接采用过盈配合加销钉固定的结构，能够承受12号霰弹以及大口径步枪射击时的后坐冲击，连续射击1000发后镜身不会出现移位、光路偏移的问题。

在实际使用场景中，这类瞄准镜可以适配狩猎、竞技射击、战术勤务等多种场景，3-9倍的变倍范围既可以在近距离快速捕捉移动目标，也可以在中远距离完成精准瞄准，镜身侧面预留的附件安装位可以加装微型红点瞄、战术灯等配套附件，不需要额外更换镜桥结构。设计过程中特意规避了多余的凸起结构，整体外形流畅，据枪时不会出现钩挂装具的问题，目镜端的软质橡胶眼罩可以在射手据枪时快速定位眼睛位置，同时避免后坐时目镜撞击射手眼眶，眼罩采用可拆卸结构，磨损后可以快速更换，不需要拆解整个镜身。

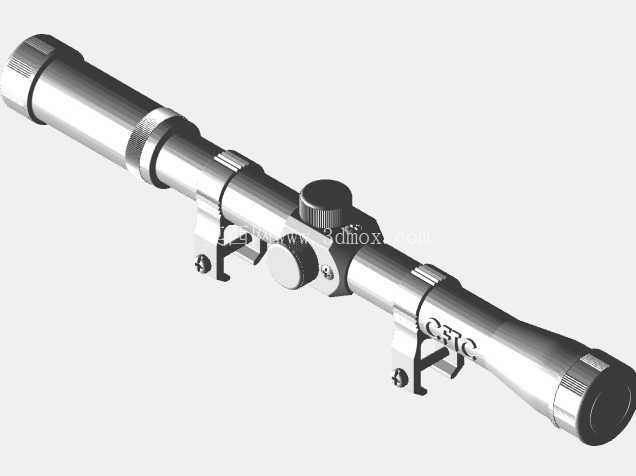

从结构建模的角度来看，整个模型的所有配合面都预留了合理的公差间隙，转动部件的配合间隙控制在0.01-0.03mm之间，既保证转动顺畅，也不会出现旷量；所有棱角位置都做了R0.5的圆角处理，避免加工过程中出现应力集中问题，同时提升握持调节时的手感。镜身内部的透镜安装槽都设置了减震橡胶圈，能够吸收射击时的冲击震动，避免透镜出现移位、碎裂的问题；调节旋钮内部采用弹簧顶销的定位结构，保证每一档调节的定位清晰，不会出现档位错乱的问题。
