双层同轴环形嵌套机械结构件

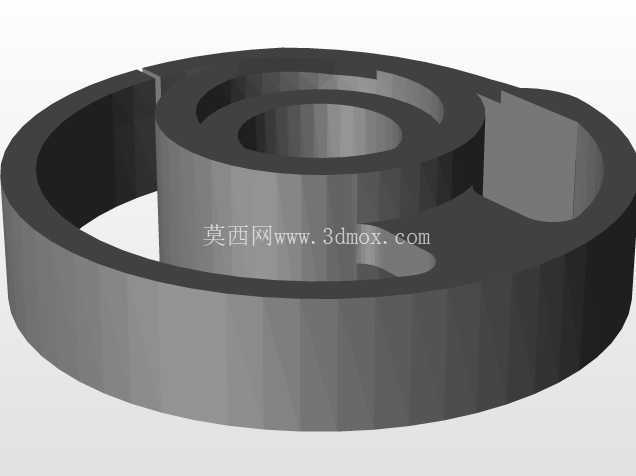

　　该结构件采用双层同轴环形嵌套的构型设计，核心应用场景集中在需要实现回转运动限位、流体介质导流或者多组件同轴装配的机械系统中，常见于小型动力传输单元、流体控制组件以及精密工装的定位基座部位。从实际功能层面看，外层环形主体作为承载基体，承担整体结构的安装固定与外部载荷传递作用，其外侧预留的平面缺口结构，是为了匹配安装位的防转定位需求，避免构件在工作过程中随内部回转组件发生周向窜动，保证装配后的位置精度稳定。

　　内层的凸起环形结构与外层基体保持严格的同轴度公差要求，两者之间形成的环形空腔，既可以作为回转部件的运动避让空间，也可作为润滑介质的存储槽，或者是流体通路的导流腔室，具体功能可根据实际装配场景适配，无需额外增设密封隔层即可实现腔室的基础分隔效果。设计过程中优先考虑了加工工艺的可行性，整体构型无复杂倒扣结构，采用常规铣削加工或者3D打印工艺均可完成制作，内外环的连接部位采用大圆角过渡处理，有效降低应力集中系数，在承受交变载荷或者径向冲击力时，可避免连接根部出现裂纹失效的问题。

　　从安装边界维度考量，外层环的外径尺寸可根据配套安装座的内孔尺寸做适配调整，本次设计的基准尺寸中外层环的轴向高度与内层凸起环的高度差控制在合理区间，既保证内层结构有足够的配合长度实现与配套轴类或者套筒类零件的装配定位，也不会因为凸起高度过高导致整体结构的轴向占用空间过大，适配紧凑化安装的设备布局需求。外层环侧壁开设的对称槽口结构，一方面是为了给配套的卡簧、定位销等紧固件预留安装位置，另一方面也可作为流体介质的进出通道，当该构件应用在流体控制场景中时，介质可通过槽口进入内外环之间的空腔，配合内层环上的对应开孔实现定向导流，无需额外在环壁上加工复杂的流道孔，降低了加工难度与制造成本。

　　在结构强度校核层面，内外环的壁厚取值经过受力仿真验证，在常规工业工况的载荷条件下，径向变形量控制在微米级，能够满足精密装配场景下的形位公差要求，不会因为受力变形导致配合间隙出现过大波动，影响配套组件的运动顺畅度。该结构件的适配性较强，可根据不同的使用场景调整材质选型，承受重载时可选用合金结构钢制作，有耐腐蚀需求时可选用工程塑料或者不锈钢材质，轻量化场景下也可采用铝合金材质加工，不同材质下的结构尺寸无需做大幅调整，仅需根据材料的强度特性微调壁厚即可满足使用要求。实际装配过程中，该构件可通过外层环的外圆面与安装座实现过盈配合或者间隙配合加紧固件固定的方式安装，内层环的内孔可与配套的轴类零件做滑动配合或者过渡配合，配合公差等级可根据运动需求选择，需要相对回转时选用间隙配合，需要固定连接时选用过渡配合加键连接的方式，整体装配流程简单，无需专用工装即可完成组装，后期维护拆卸也较为便捷，槽口位置可作为拆卸时的施力点，避免拆卸过程中对配合面造成损伤。
