轻型货运车辆金属栏板式货厢结构

该金属栏板式货厢主要适配轻型皮卡及小型货运卡车，是城乡零散货物运输、建材短途转运、农贸货品配送场景下的核心承载结构，相比原厂封闭式货厢，栏板结构可实现多面开启装卸，适配不同尺寸货物的装载需求，尤其适合装卸长度超出货厢基础尺寸的长条类建材，作业灵活性更强。

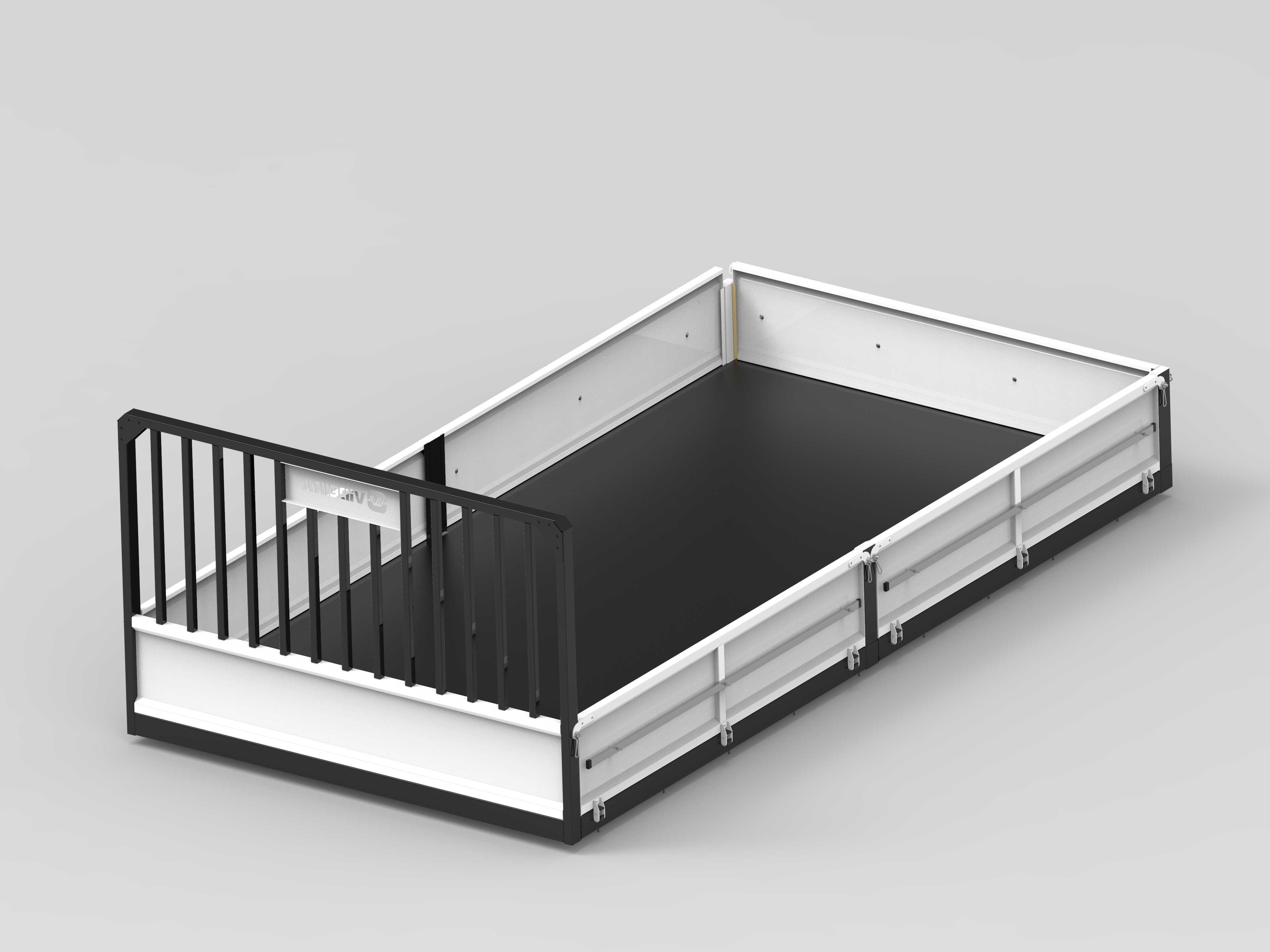

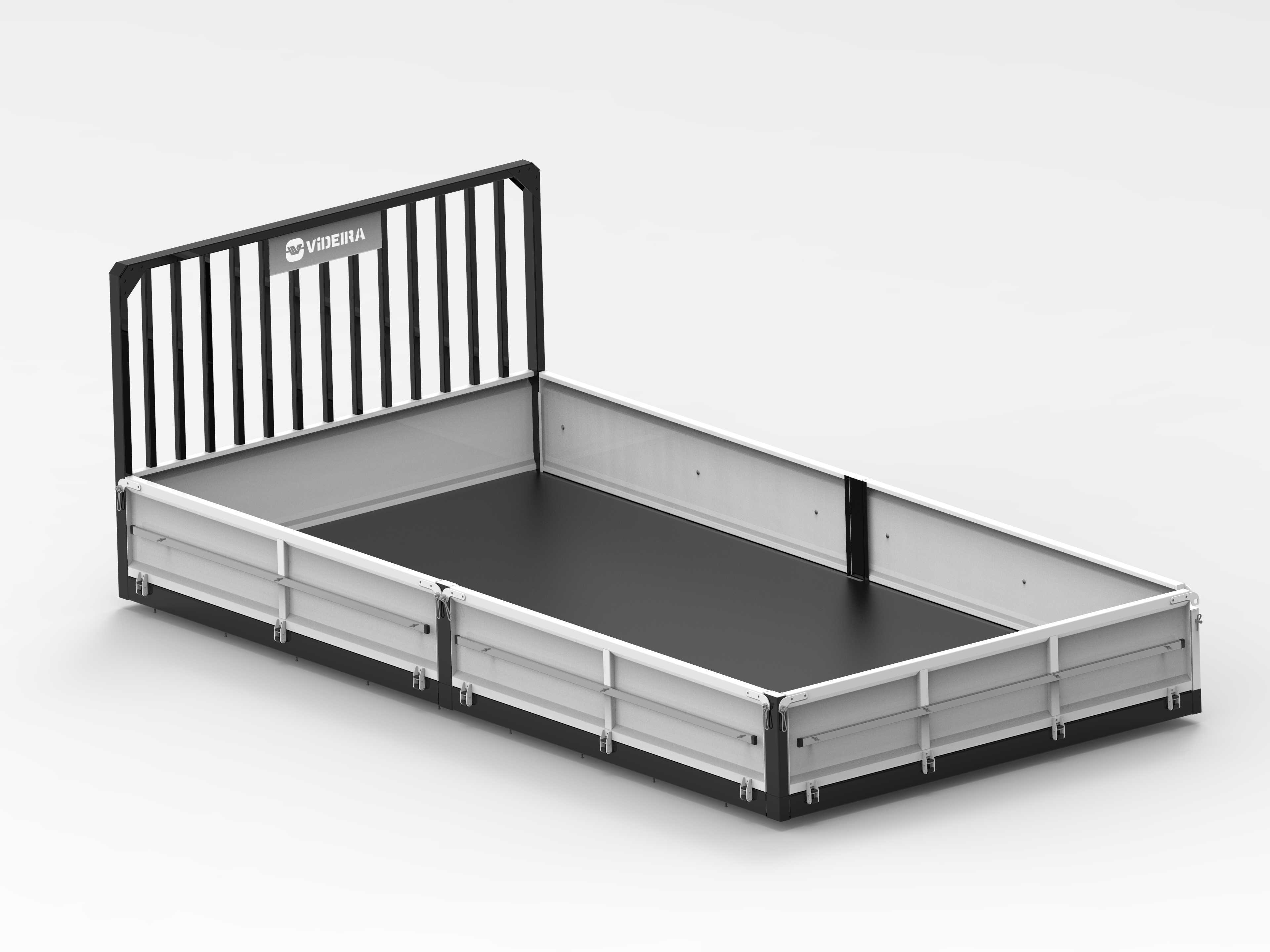

从结构设计逻辑来看，货厢采用分块拼装式框架结构，前端设置竖向栏板作为驾驶室防护结构，栏板采用等间距竖向加强筋搭配上下横向边框的结构形式，竖向筋条采用矩形截面冷弯型钢，在控制整体自重的前提下，可有效抵御货物运输过程中向前的冲击载荷，避免急刹车时货物前移撞击驾驶室，前端栏板中部预留标识安装位，可粘贴品牌标识或反光标识。货厢底板采用整体式压型钢板结构，底板下部设置多道横向承载梁，承载梁与车辆底盘纵梁通过U型螺栓连接固定，安装时需匹配底盘纵梁的孔位间距，确保连接强度满足额定载荷下的受力要求，底板边缘设置翻边结构，与侧栏板、后栏板的下边框形成密封配合，减少运输过程中细小物料的撒漏。

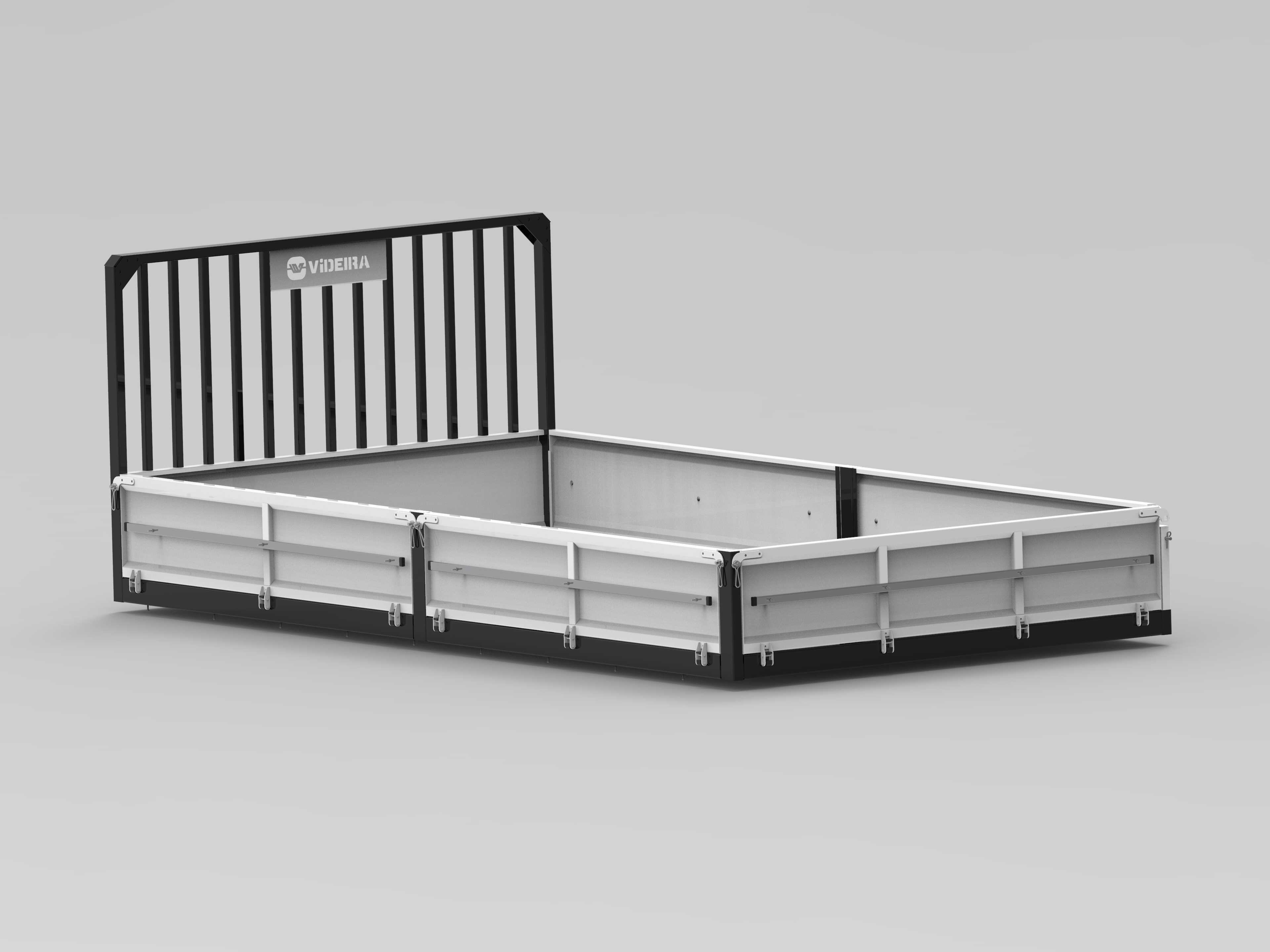

侧栏板采用三段分体式结构，每段栏板通过底部的铰接支座与底板边框连接，可单独向下翻转开启，铰接点采用耐磨衬套结构，减少长期翻转作业带来的磨损，栏板之间通过侧边的锁扣结构实现连接锁紧，锁扣采用偏心压紧式结构，关闭时可实现栏板之间的无缝贴合，避免行驶过程中栏板晃动产生异响或意外开启。侧栏板本体采用双层压型结构，外层为光滑面板，内层设置横向加强筋，既保证外观平整度，又可提升栏板的抗变形能力，当货物侧向挤压栏板时，加强筋可将载荷分散至整个栏板框架，避免局部变形。后栏板采用整体式结构，同样通过底部铰接与底板连接，上部设置可快速开启的锁止机构，装卸大件货物时可将后栏板完全放平，延伸装卸作业面，也可根据需求将后栏板拆除，适配特殊尺寸货物的运输。

从安装边界来看，该货厢适配轴距在2.8米至3.2米之间的轻型货运底盘，货厢内部净长度约3.4米，内部净宽度约1.8米，栏板开启后的总高度不超过2.2米，满足城市道路通行的限高要求，货厢整体安装后，整车离去角不小于18度，避免复杂路况下货厢尾部剐蹭地面。结构设计时充分考虑了载荷分布特性，底板承载梁的间距根据额定载荷下的弯矩分布设置，货厢中部承载梁间距更小，前后段间距适当放大，在保证承载能力的前提下减少钢材用量，降低整备质量。栏板的高度设置为0.4米，既可以满足散装货物的围挡需求，又不会因为栏板过高影响装卸作业的便利性，当需要运输更高的货物时，可在栏板上部的预留安装孔位加装加高栏，无需对原有结构进行焊接改造。

在实际使用场景中，该货厢可适配多种作业需求，运输袋装水泥、米面等规整包装货物时，关闭所有栏板通过锁扣锁紧，可保证货物运输过程中的稳定性；运输管材、型材等长条货物时，可将对应位置的侧栏板或后栏板开启，通过专用绑带固定货物，实现超长物料的合规运输；运输建筑垃圾、土石方等散装物料时，栏板的密封结构可减少物料撒漏，满足道路运输的环保要求。结构的维护性设计也较为合理，所有铰接点、锁扣均采用标准化零部件，出现磨损后可快速更换，无需整体更换栏板结构，货厢表面采用喷塑防腐处理，可适应户外雨雪、扬尘等复杂作业环境，减少锈蚀风险，延长结构使用寿命。
