商用车侧置红色信号标识划界组件

　　在商用车尤其是半挂拖车、轻型货运卡车的外饰安全件设计体系里，侧部标识类部件的边界划分一直是容易被忽略但直接影响行车安全的细节，这次拆解的这款红色长条形划界组件，就是针对南美区域货运车辆侧部示廓需求开发的专用结构件。从实际装车场景来看，这类部件主要安装在挂车侧面车架的上下沿位置，配合侧标志灯完成车辆外轮廓的视觉划界，尤其是在夜间无照明路段、雨雾天气低能见度工况下，半透明红色壳体可以将内部光源的光线均匀漫反射出去，让周边车辆在150米距离外就能清晰识别挂车的侧向边界，避免会车、超车时因轮廓判断失误发生刮擦事故。

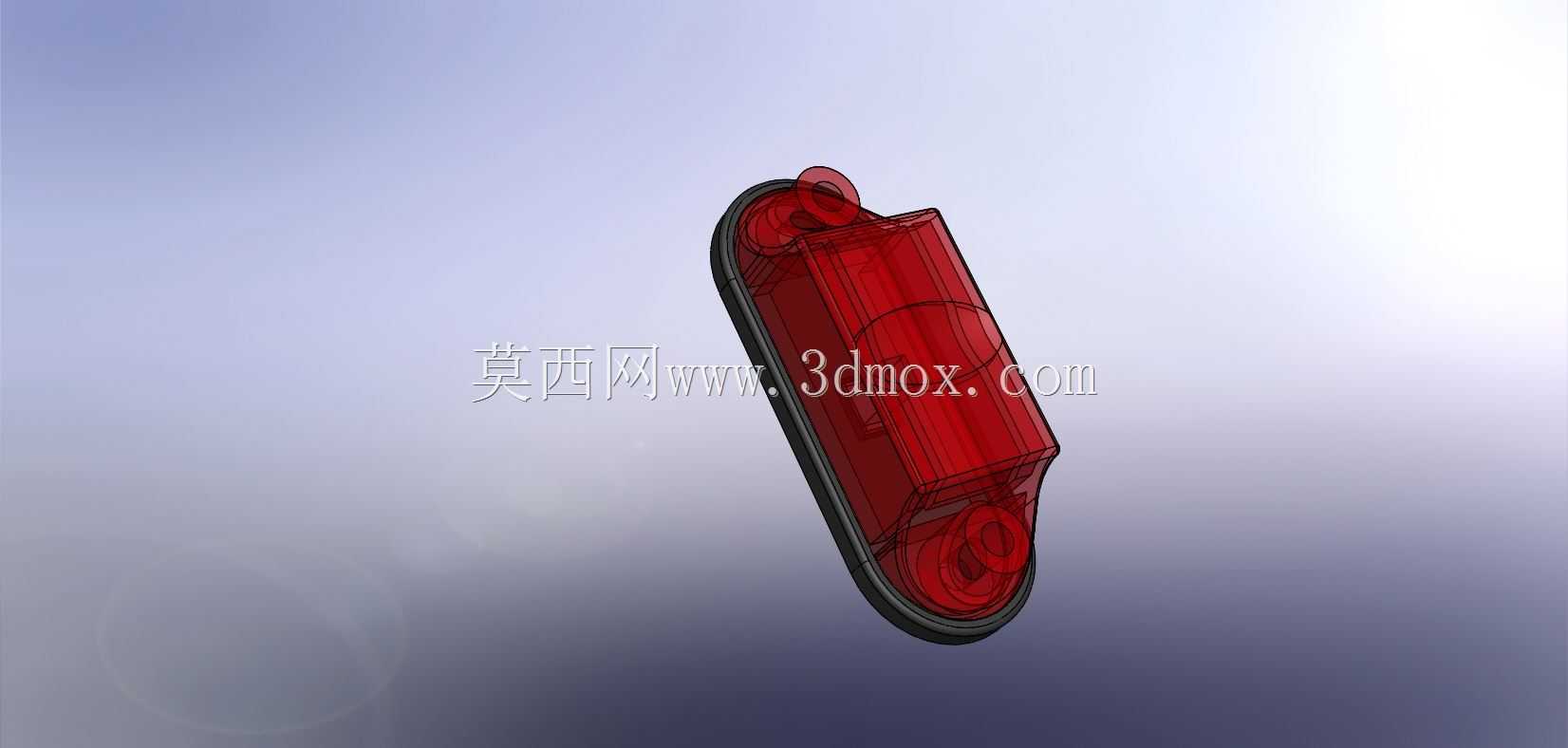

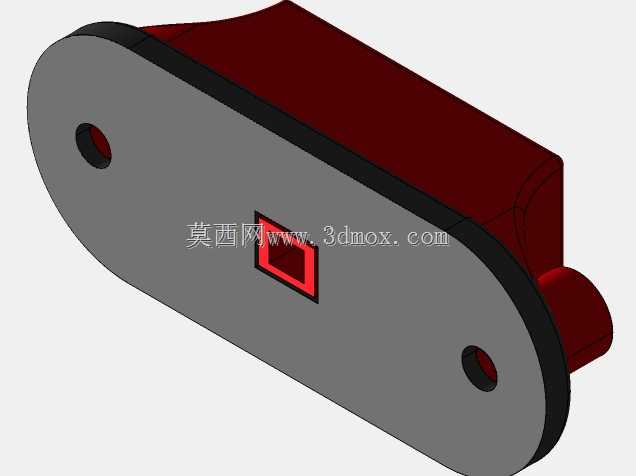

　　从结构设计思路上看，整个组件采用一体化半包覆式结构，主体壳体选用耐候性PMMA材质注塑成型，红色色母直接混合在原料粒子中，避免后期喷涂掉漆、长期日晒褪色的问题，壳体边缘做了3mm宽的黑色包边结构，一方面是和车身钣金安装位形成视觉层次，另一方面包边内部嵌入了丁腈橡胶密封胶条，安装后可以达到IP65的防护等级，杜绝高压洗车、雨天行驶时水汽进入内部腐蚀光源接线端。组件两端设计了带沉孔的铰接安装座，安装孔位中心距严格匹配主流轻型挂车的侧围安装孔标准，不需要在车身上额外打孔，直接用M6螺栓就能完成固定，安装座内部做了1.5mm的间隙补偿结构，可以抵消车身行驶过程中产生的小幅振动，避免长期颠簸后螺栓松动脱落。

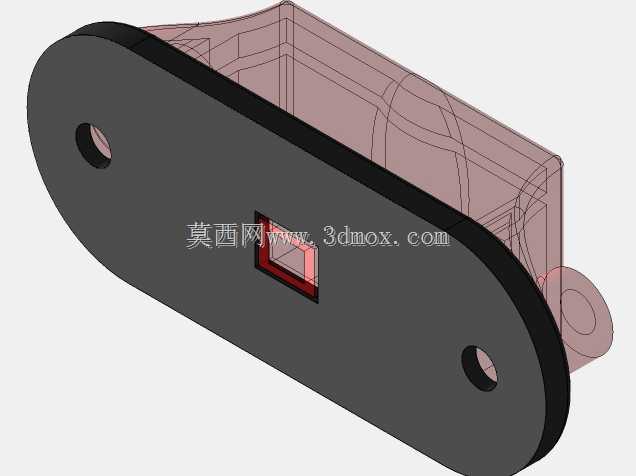

　　从安装边界尺寸来看，整个组件的主体长度控制在280mm，宽度65mm，壳体最厚处32mm，安装后突出车身钣金面的距离不超过40mm，符合道路车辆外廓尺寸限值要求，不会因为突出量过大在转弯时刮碰到路边障碍物。壳体内部预留了标准T10插泡的安装位，同时兼容LED贴片光源的改装需求，光源接线端从组件下端的防水接头引出，直接对接挂车侧部的示廓灯供电线路，不需要额外增设线束固定点。和传统的粘贴式反光标识相比，这种刚性安装的划界组件抗冲击性能更强，在车辆经过非铺装路面、被路边飞溅的碎石击中时，不会出现反光膜脱落、碎裂的问题，壳体表面做了硬化处理，长期使用后表面划痕不会影响光线的漫反射效果。

　　在制动器关联的安全设计层面，这类侧部划界组件的安装位置刚好和挂车后轮制动气室的外侧轮廓齐平，在视觉上可以给后车驾驶员明确的制动系统外侧边界提示，尤其是在拖车制动过程中，组件内部的光源可以和制动灯同步点亮，强化侧向的制动警示效果，避免侧方车辆因为看不到制动信号贸然加塞。针对轻型拖车的使用场景，整个组件的自重控制在120g以内，不会给侧围钣金增加额外的负重，安装座的铰接结构还支持最大15度的角度调整，可以根据不同车型的侧围弧度调整组件的照射角度，保证光线水平向侧方射出，不会出现角度上仰或者下俯导致的警示范围偏差。

　　从结构建模的细节来看，壳体的曲面过渡全部采用G2连续曲率，没有尖锐的棱角，既可以降低车辆行驶过程中的风阻，也能避免日常维护时尖锐边角划伤操作人员。包边结构和主体壳体之间采用卡扣加超声波焊接的固定方式，不需要额外打胶，装配效率更高，后期维护更换光源时只需要撬开两端的卡扣就能打开壳体，不需要整体拆卸组件。安装座的沉孔设计可以让螺栓安装后完全没入座体内部，不会出现突出的螺栓头勾挂篷布、绳索的问题，适配货运车辆日常绑扎货物的使用场景。
