插装式电位调节器电气元件结构设计

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1181689
  • 插装式电位调节器电气元件结构设计
  • 插装式电位调节器电气元件结构设计
  • 插装式电位调节器电气元件结构设计
  • 插装式电位调节器电气元件结构设计

这款插装式电位调节器,主要面向低压电气控制回路的参数调节场景,常见于小型工控设备、民用电气调控装置、小型能源转换模块的信号校准与功率微调环节,实际使用中可通过顶部旋钮的旋转动作,改变内部碳膜电阻的接入阻值,实现对回路电流、输出电压的连续线性调节,满足设备调试阶段的参数匹配需求,也可作为终端用户侧的工况调节部件,适配不同负载下的设备运行状态调整。

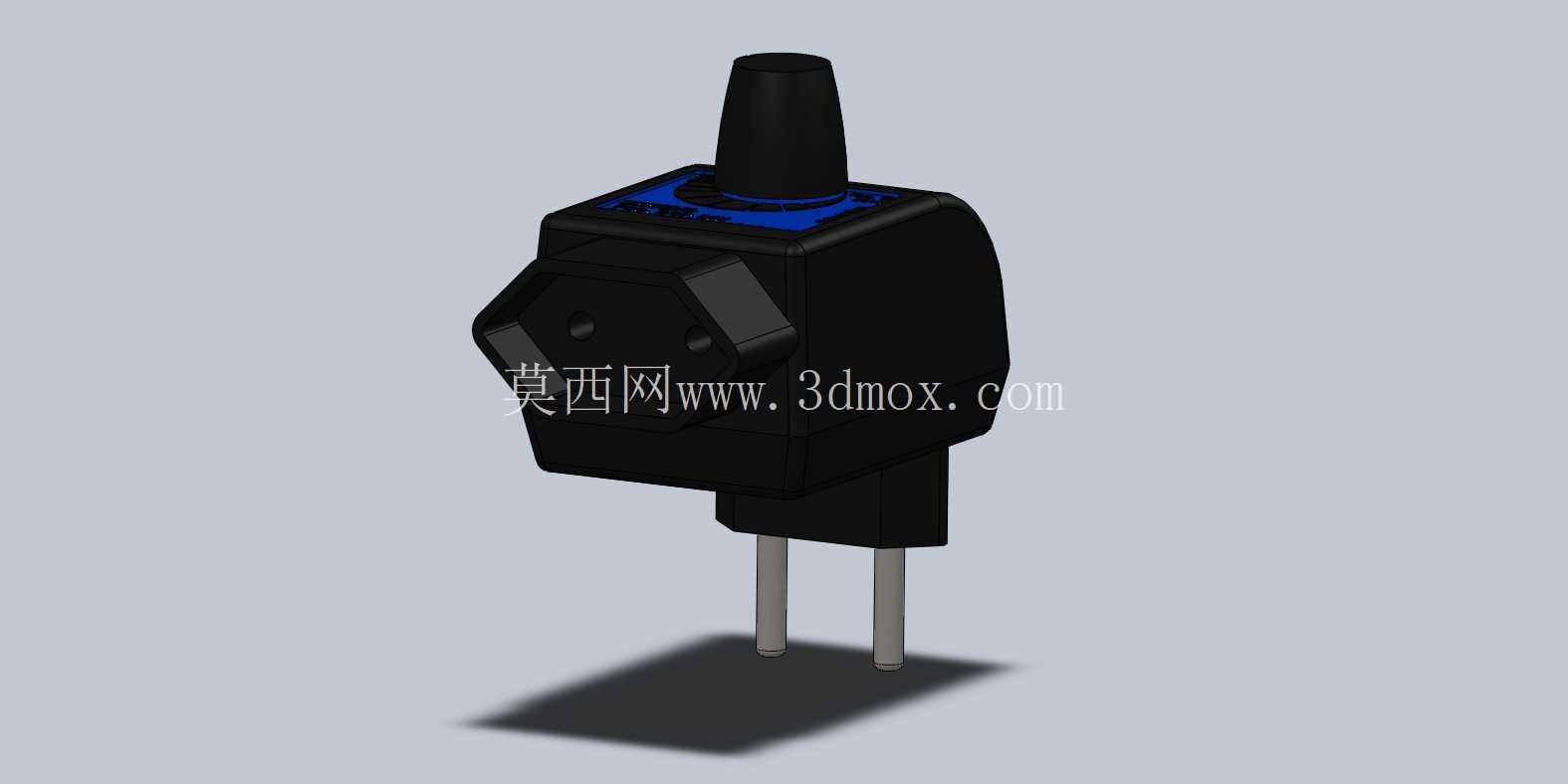

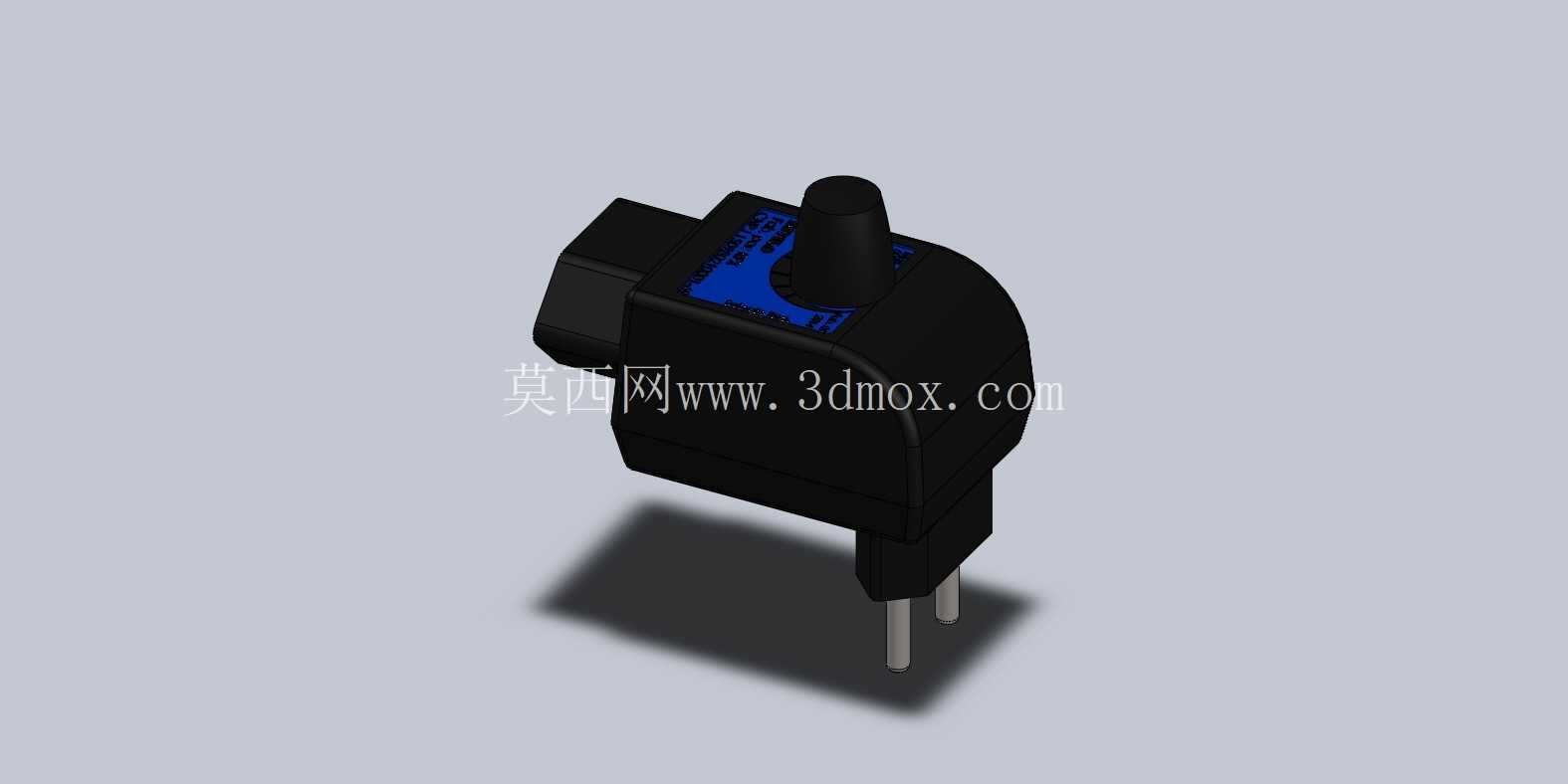

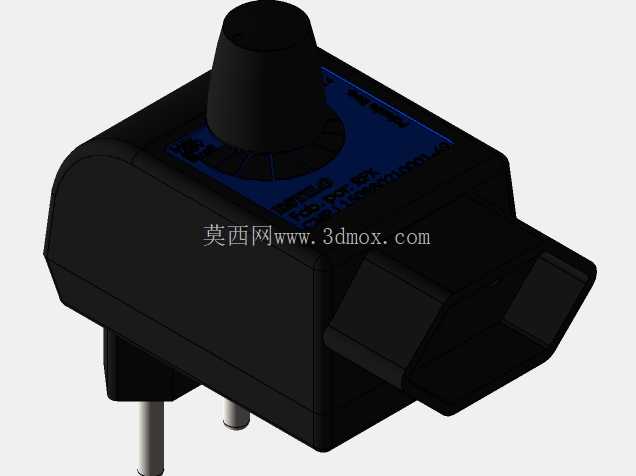

从结构设计思路来看,整体采用一体化插装式布局,主体外壳选用阻燃绝缘工程塑料注塑成型,外壳做了棱角过渡处理,既避免安装过程中锐边划伤操作人员,也能在紧凑的安装空间内减少与周边元器件的干涉。顶部的调节旋钮做了防滑纹理处理,旋钮直径与旋转扭矩做了匹配设计,徒手调节时无需额外工具即可完成操作,同时旋钮的旋转行程做了机械限位,避免过度旋转导致内部碳膜层磨损击穿,延长元件的实际使用寿命。底部的两个插装引脚采用镀锡铜质材质,引脚间距符合常规PCB板插装孔位的通用标准,可直接波峰焊或手工焊接固定在电路板上,引脚的伸出长度经过核算,既保证焊接时的焊锡浸润深度足够,也不会因引脚过长导致背面焊点与其他线路形成短路。

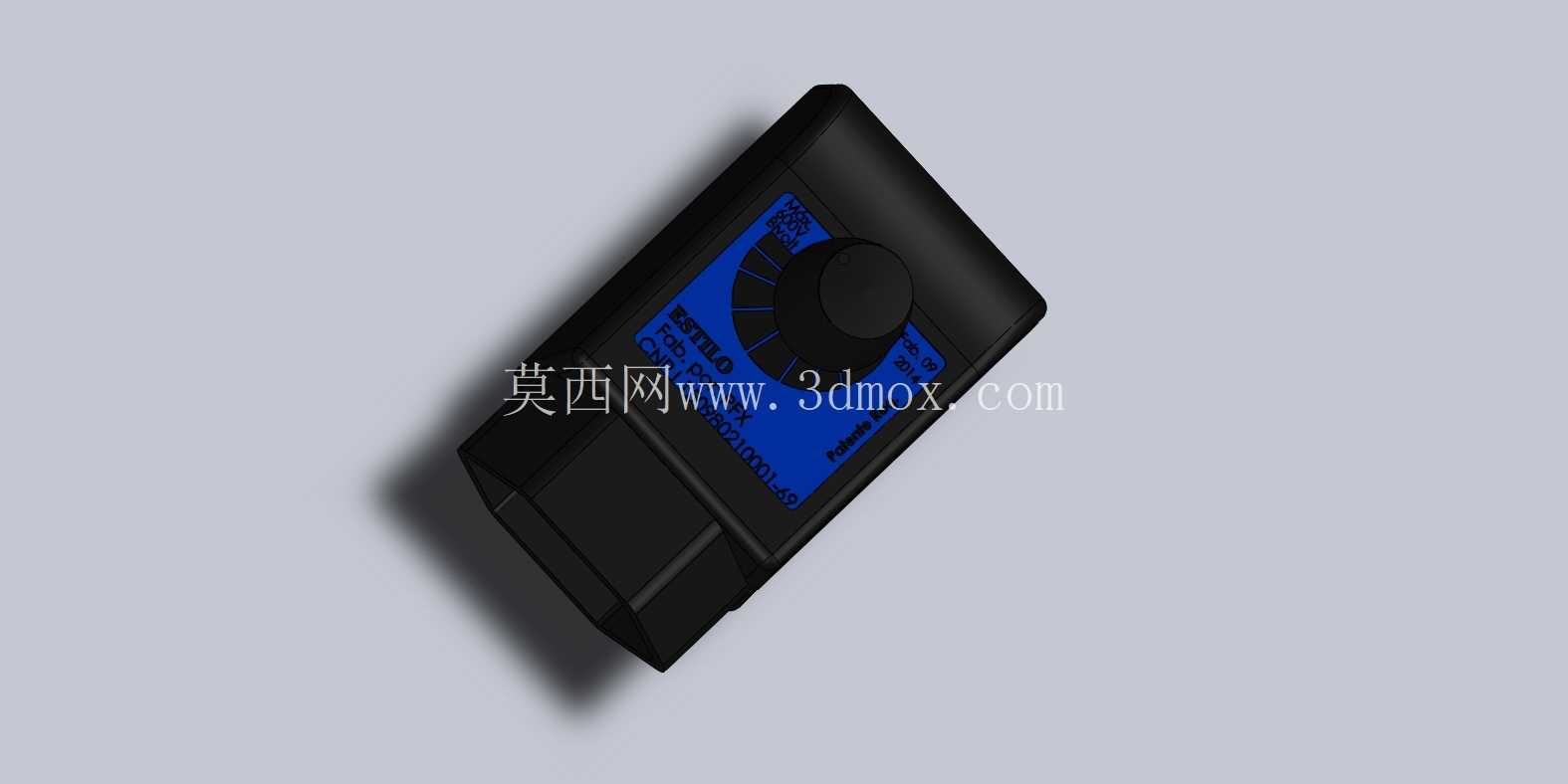

外形尺寸方面,主体部分的长宽控制在小型电气元件的常规安装边界内,整体高度适配多数电气控制盒的内部净空尺寸,安装时无需额外预留过大的操作空间,侧面的定位凸台可与PCB板上的定位孔配合,焊接前即可完成元件的预固定,避免焊接过程中元件偏移导致引脚虚焊。外壳上部的蓝色标识区域,可用于标注调节方向与参数区间,方便调试人员快速识别调节逻辑,减少现场调试的误操作概率。

从实际功能特性来看,这款电位调节器的阻值变化线性度经过结构优化,内部的电阻基片与动触点的接触压力做了适配设计,既保证旋转调节时的触感清晰,也能在长期使用后减少接触不良的故障概率,动触点采用弹性铜合金材质,表面做了耐磨抗氧化处理,可承受数千次的旋转调节循环,满足设备全生命周期内的调节需求。外壳的密封结构做了基础防尘设计,可适配普通工业环境下的使用场景,避免常规粉尘进入内部导致触点接触电阻增大,影响调节精度。

在设备选型适配层面,这款电位调节器可直接替换同引脚规格的同类型电位计元件,无需修改原有电路板的孔位设计,降低设备改型的设计成本。安装过程中仅需将引脚对准PCB板对应孔位插入,完成焊接后即可投入使用,顶部的旋钮高度突出于主体外壳,即使在元件布局紧凑的电路板上,也能方便操作人员触及调节,无需额外加装延长拨杆。在实际工况中,这类电位调节器常被用于小型电源模块的输出电压微调、小型驱动装置的转速调节、传感回路的信号校准等场景,调节过程中输出参数变化平稳,无跳变卡顿问题,可满足多数民用与普通工业场景的调节精度要求。

结构设计阶段,针对插装引脚的受力强度做了强化处理,引脚与外壳内部的固定座做了嵌装结构设计,避免安装或焊接过程中引脚受力歪斜导致内部结构损坏,外壳的拼接缝隙做了错位止口设计,既方便生产阶段的组装,也能提升外壳的整体结构强度,承受常规的安装外力不会出现开裂变形。整体重量控制在较轻的水平,焊接在PCB板上后不会对电路板形成额外的负重压力,适配便携式设备、小型壁挂式控制装置的轻量化设计需求。
