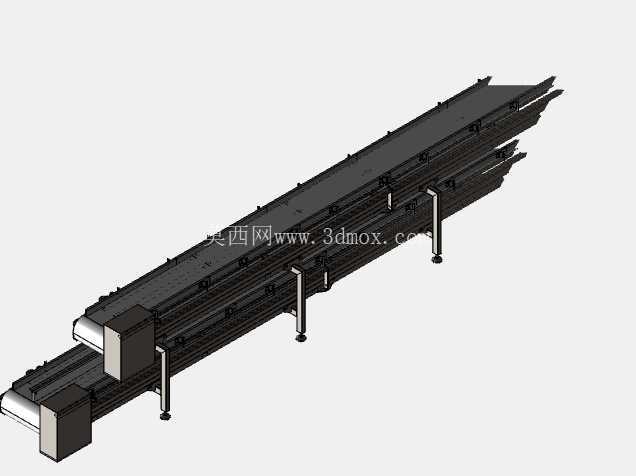

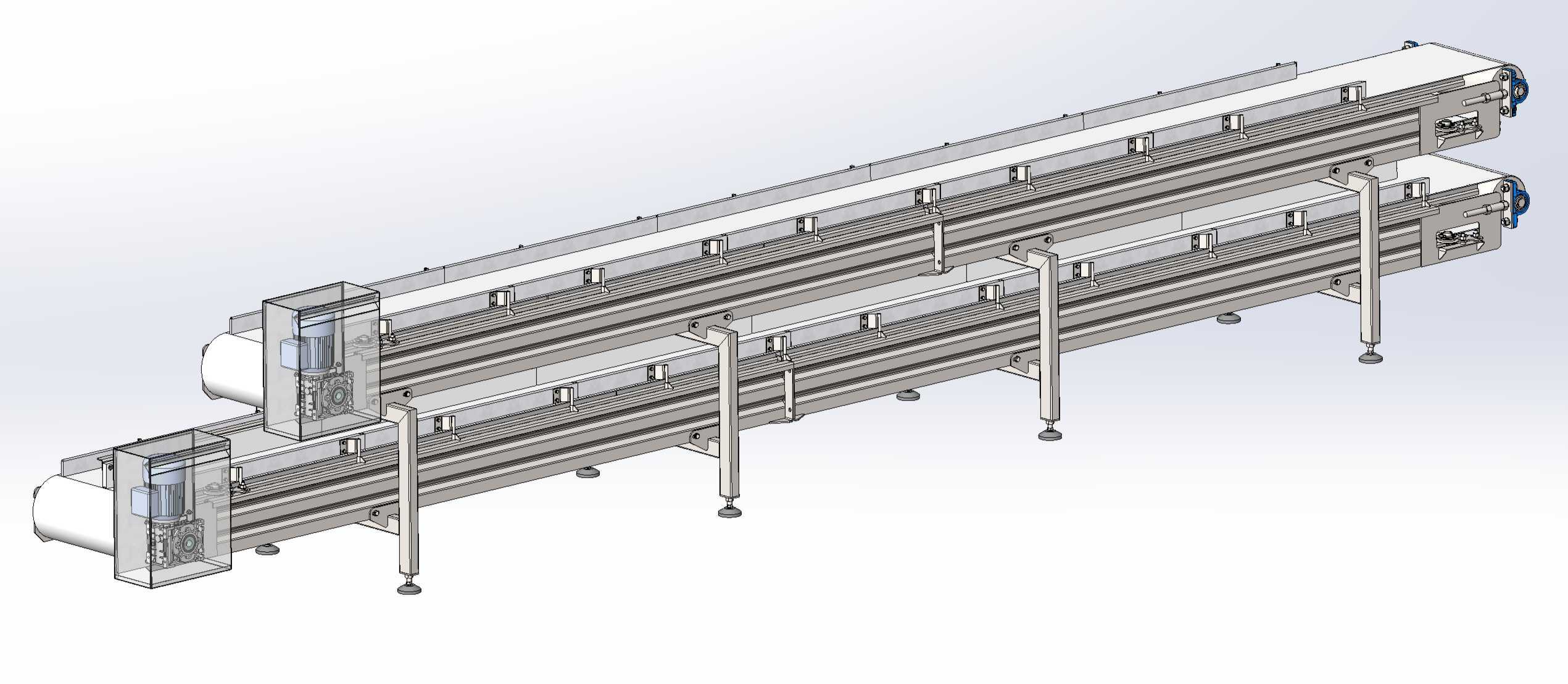

双层皮带输送设备结构设计方案

　　在食品加工、电子元器件组装、包装产线的物料转运环节里，双层皮带输送设备常被用来解决车间横向空间不足的问题——上下两层独立输送通道可以在同一安装投影面积下，实现正反向物料流转、合格品与不合格品分道输送，或是不同工序间的物料缓存输送，相比单层输送线能节省近40%的地面占用空间，尤其适合老车间改造、产线排布紧凑的生产场景。这套设备的结构设计完全围绕工业现场的长期稳定运行需求展开，每个滚筒的进料端前方都设置了可拆卸的聚乙烯侧板，这种设计一方面是为了避免物料从皮带侧边滑落，另一方面聚乙烯材质本身摩擦系数低、耐磨损，即便长期与皮带边缘、输送物料接触也不会产生金属碎屑，完全符合食品接触类设备的卫生要求，同时可拆卸结构也方便后期维护时快速更换磨损的侧板，不需要拆解整个机架结构。

　　设备配置的侧辊结构是专门针对皮带跑偏问题设计的，普通皮带机在长期运行后，因为滚筒安装误差、皮带张力不均、物料偏载等问题很容易出现皮带侧滑，严重时会导致皮带撕裂、物料洒落，这套侧辊安装在皮带两侧的机架上，辊面与皮带侧边保持微小间隙，当皮带出现偏移趋势时，侧辊会主动约束皮带的横向位移，避免皮带直接摩擦金属机架，同时侧辊自身可以自由转动，不会对皮带运行造成额外阻力。

　　张紧装置采用螺杆调节结构，相比重锤张紧、气动张紧的方案，螺杆张紧的结构更简单，占用空间更小，调节精度也更高，现场维护人员只需要转动两端的调节螺杆，就可以同步调整两端滚筒的位置，保证皮带整体张力均匀，不会出现单边张紧过松或过紧的问题，这种张紧结构也更适合长度在10米以内的中短距离输送线，后期维护几乎不需要额外的备件成本。皮带导向底座采用聚乙烯导轨作为支撑，相比传统的金属托辊支撑，聚乙烯导轨的接触面更大，皮带运行时的震动更小，输送轻薄物料比如包装袋、电子元器件时不会因为震动出现物料移位，同时聚乙烯材质自润滑性能好，不需要定期加注润滑脂，不会出现油污污染输送物料的问题，非常适合食品、医药类对生产环境清洁度要求高的行业。

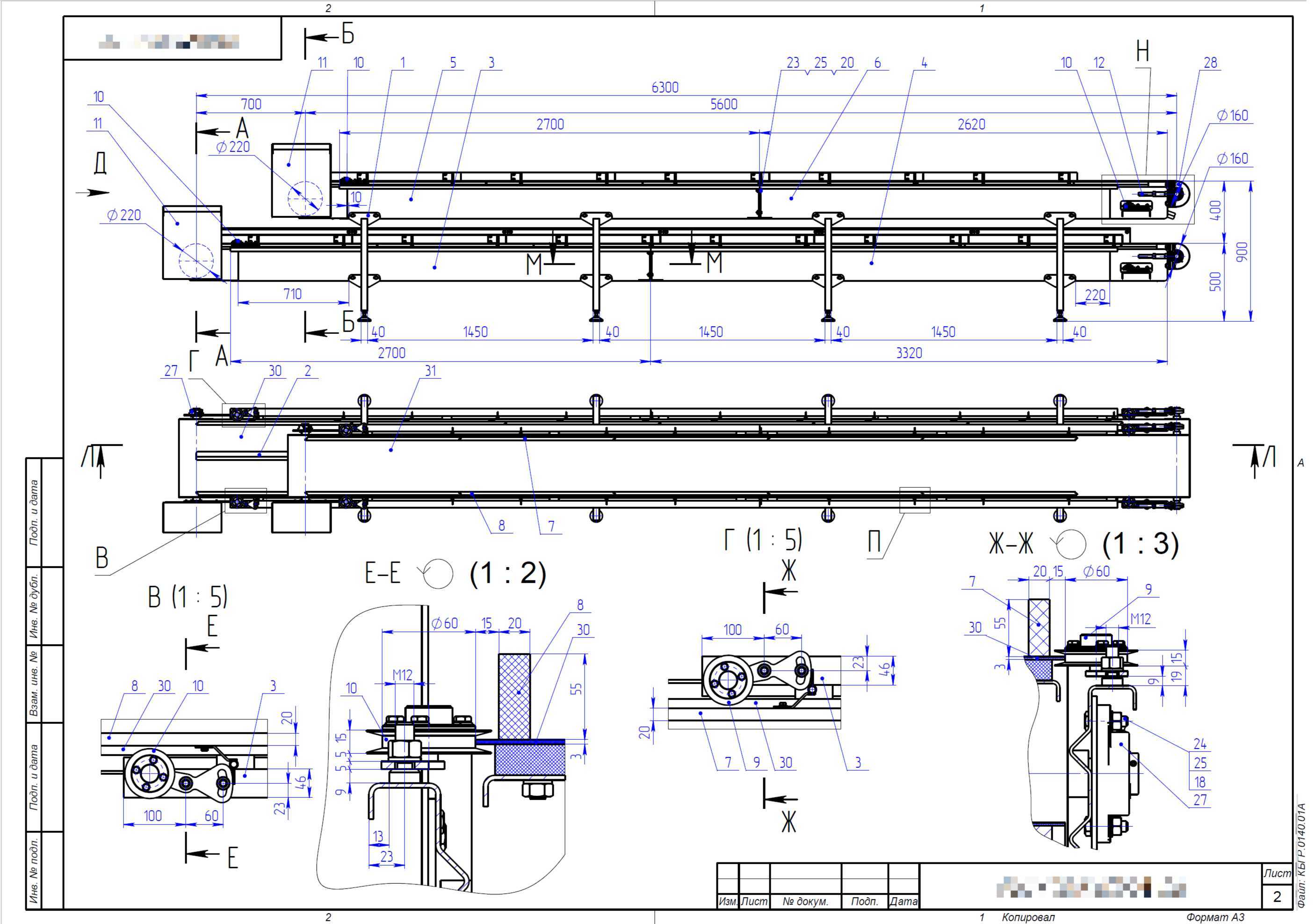

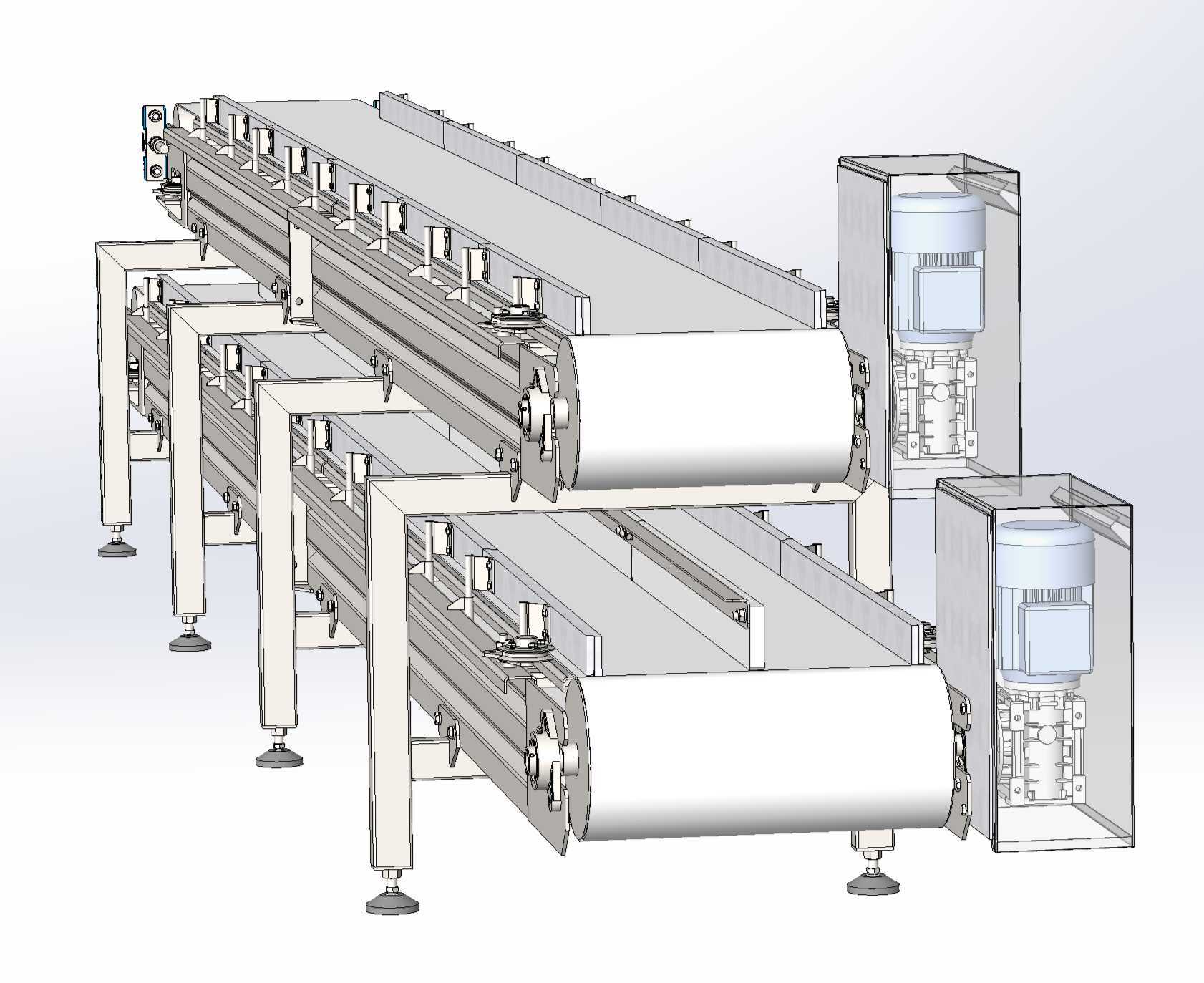

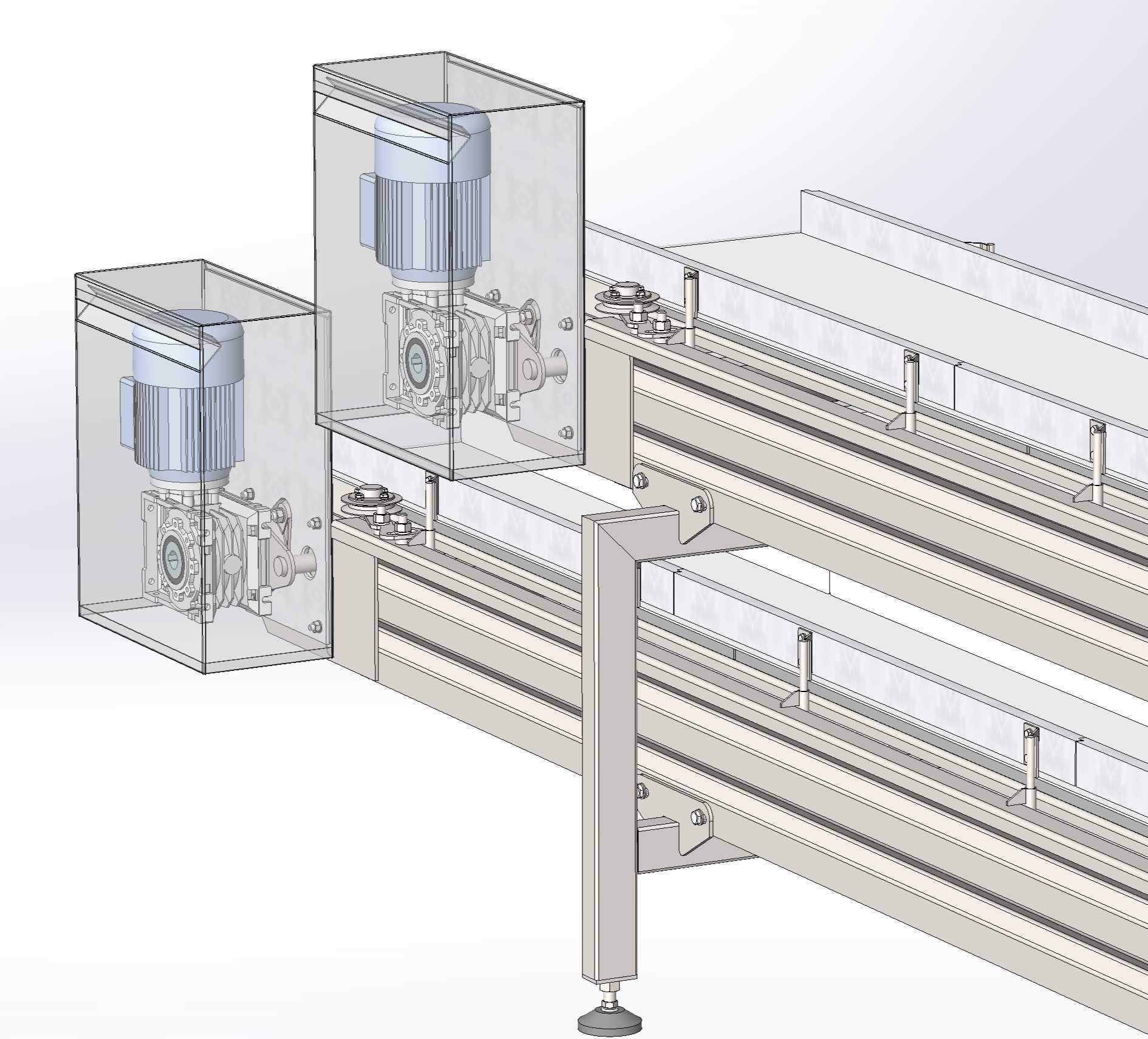

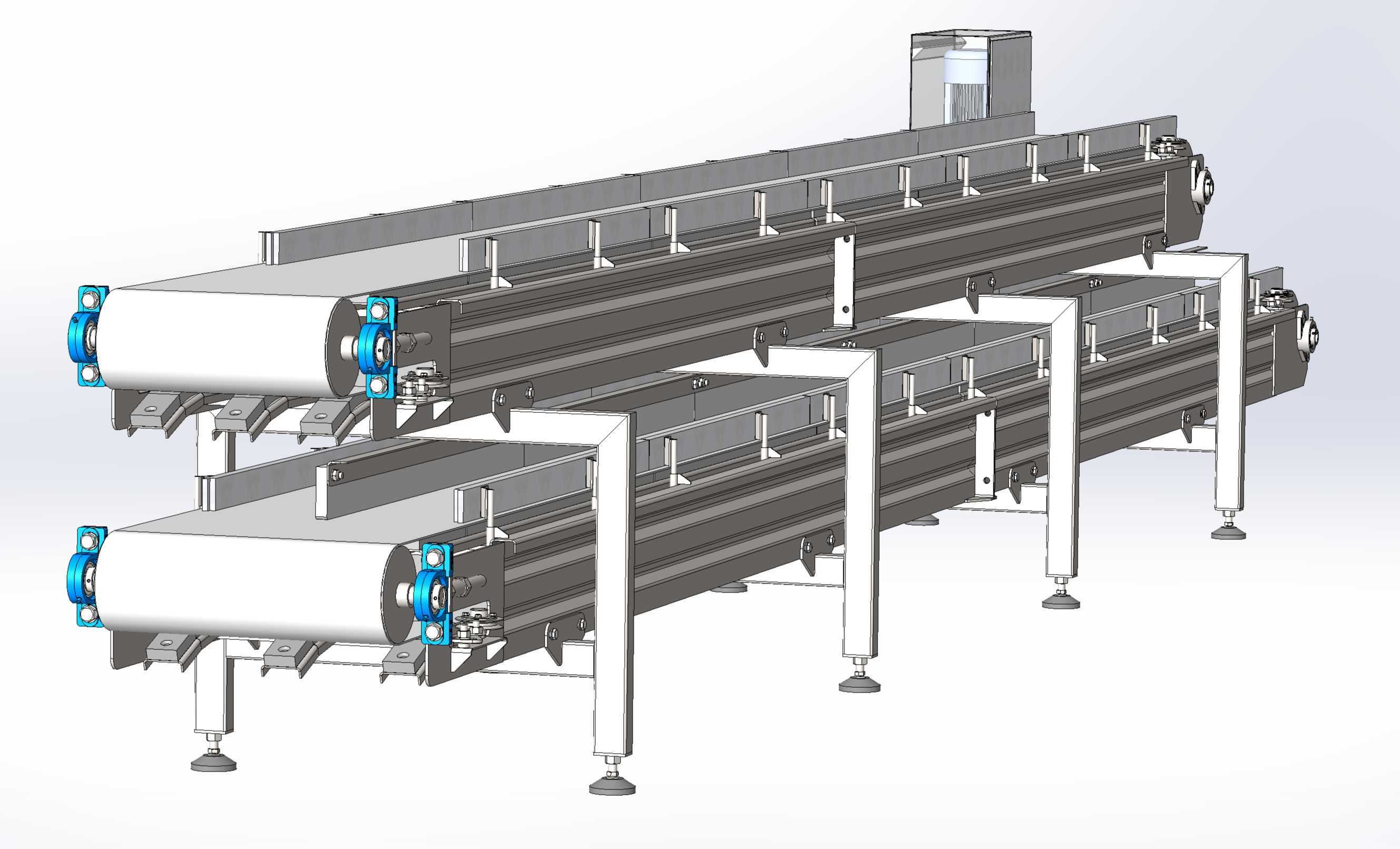

　　从安装边界来看，这套双层输送设备的支腿采用可调节脚杯结构，安装时可以根据现场地面的平整度调整每个支腿的高度，保证整个机架的水平度，避免因为地面倾斜导致皮带向一侧偏移；上下两层输送单元的间距经过合理设计，预留了足够的操作空间，后期如果需要在输送线上加装扫码装置、挡停机构、分拣拨爪等附件，也有足够的安装空间，不需要额外改动主体机架结构。机架主体采用标准铝型材或不锈钢方管焊接加工，整体刚性足够，在额定负载下不会出现明显的形变，两端的驱动单元采用模块化设计，电机和减速箱集成安装在滚筒端侧，不需要额外的传动链条或链轮，传动效率更高，运行噪音也更低，适合车间内长时间连续运行的工况。在实际选型应用时，需要根据输送物料的单重、输送速度、现场安装长度调整皮带的宽度和电机功率，这套结构的设计冗余足够覆盖大部分轻工行业的输送需求，建模时所有的安装孔位、配合尺寸都按照实际加工公差设置，导出的工程图可以直接用于生产加工，不需要二次调整结构尺寸。
