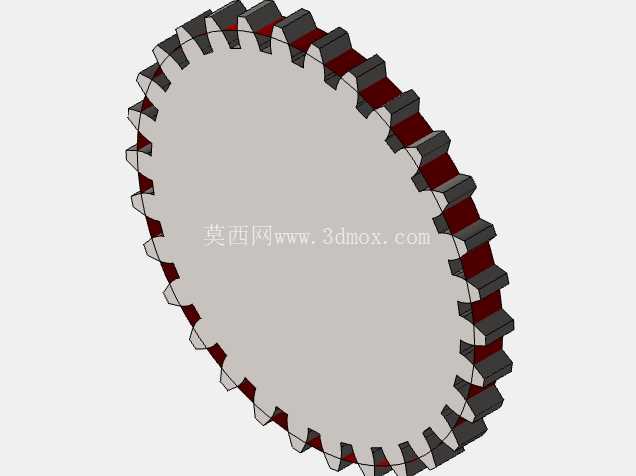

参数化渐开线直齿圆柱齿轮设计

在常规机械传动系统的设计环节中，直齿渐开线圆柱齿轮是应用覆盖范围最广的动力传递基础零件，从普通的轻工输送设备、小型机床进给机构，到重型冶金设备的辅助传动链路、农用机械的动力分配单元，都能看到这类齿轮的应用场景。这类齿轮依靠渐开线齿廓的啮合特性实现稳定的转速与扭矩传递，相比斜齿、人字齿等其他齿形的圆柱齿轮，直齿齿轮不存在轴向分力，支撑轴承的选型与安装结构设计更简单，加工时仅需采用滚齿、插齿等常规展成加工工艺即可达到精度要求，小批量修配时甚至可以用成型铣刀完成加工，生产与维护成本更低，适合中低速、载荷平稳的传动工况使用。

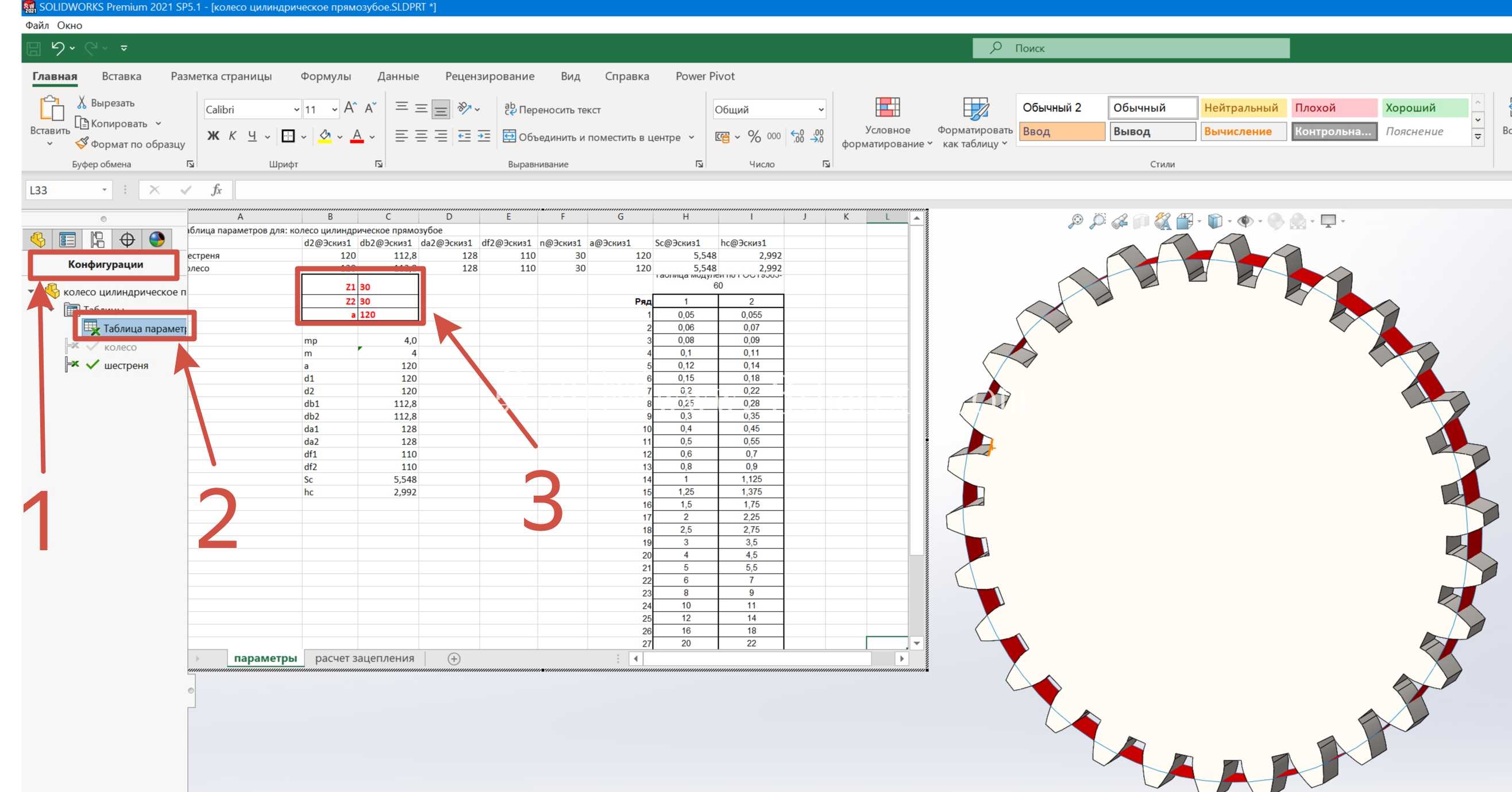

这款齿轮的设计严格遵循GOST 16532齿形标准，建模过程参考了机械制造设计参考资料中的齿形计算逻辑，采用全参数化的建模思路搭建特征结构，整个模型的核心参数都关联到可编辑的参数表格中，设计人员在调整齿轮参数时，无需逐个修改齿形草图、拉伸特征等建模步骤，仅需在参数表中修改对应的齿数、模数、齿宽、中心距等核心参数，模型即可自动完成特征重建，大幅缩短不同规格齿轮的建模周期，也能避免手动修改特征时容易出现的特征报错、齿形失真等问题。

从齿形设计逻辑来看，这款齿轮采用标准渐开线齿廓，建模时通过渐开线方程生成精确的齿廓曲线，齿根过渡曲线按照标准刀具加工的轨迹生成，不存在建模过程中常见的根切问题，齿顶厚、齿根圆角等参数都符合标准规范，啮合时不会出现齿顶干涉、过渡曲线干涉等装配问题，生成的模型可以直接用于装配干涉检查、运动仿真分析，也能导出工程图标注加工尺寸，用于实际零件的生产加工。

在实际工程应用中，这类参数化齿轮模型可以适配多种设计场景：做传动系统方案设计时，可以快速调整参数匹配不同的传动比要求，验证中心距、安装空间是否满足整体布局要求；做有限元分析时，可以直接导入模型划分网格，针对不同模数、齿数的齿轮做齿面接触强度、齿根弯曲强度的校核，无需重复建模；做设备维护备件测绘时，也可以根据实测的安装尺寸、齿数参数快速调整模型，生成适配现有安装位的替换齿轮模型，减少备件测绘的建模工作量。

从安装边界来看，这款齿轮的内孔、键槽、轮毂厚度等安装结构参数也纳入了参数化关联范围，设计人员可以根据实际选用的轴径、平键规格调整对应的安装尺寸，保证齿轮与传动轴的配合公差符合设计要求，轮毂的径向尺寸、齿宽参数也可以根据传递扭矩的大小做对应调整，匹配不同载荷等级的传动需求。齿面的建模精度满足常规渲染、运动仿真的要求，齿面没有多余的碎面、重叠特征，导入各类三维仿真软件时不会出现特征丢失、曲面破面等问题，能直接用于装配体的整体运动仿真，验证齿轮啮合过程中的传动平稳性、侧隙是否符合设计要求。

不同于手动绘制单齿再阵列的非参数化齿轮模型，这款参数化模型在参数修改后能自动保证所有齿形的一致性，不会出现阵列后齿形错位、齿距不均的问题，齿向方向没有斜度，完全符合直齿轮的加工精度要求，建模过程中对齿顶修缘、齿根圆角的细节处理也符合实际加工工艺，不会出现模型上存在工艺无法实现的尖角、薄壁结构，保证模型导出后可直接对接生产加工环节。
