ARTILLERY设备微米比较器安装支撑座

在桌面级FDM熔融沉积成型设备的调平校准作业中，热床平面的平面度误差直接决定首层打印的附着效果与成型件整体尺寸精度，尤其是采用近程挤出结构的ARTILLERY系列火山挤出机型，热床在长时间加热循环后产生的微量形变、X轴龙门与Y轴运动模组的平行度偏差，都会让常规的纸张调平法出现0.1mm以上的误差，无法满足高精度模型的打印需求，这款支撑座正是为适配微米级比较器测量作业开发的专用安装基准件。

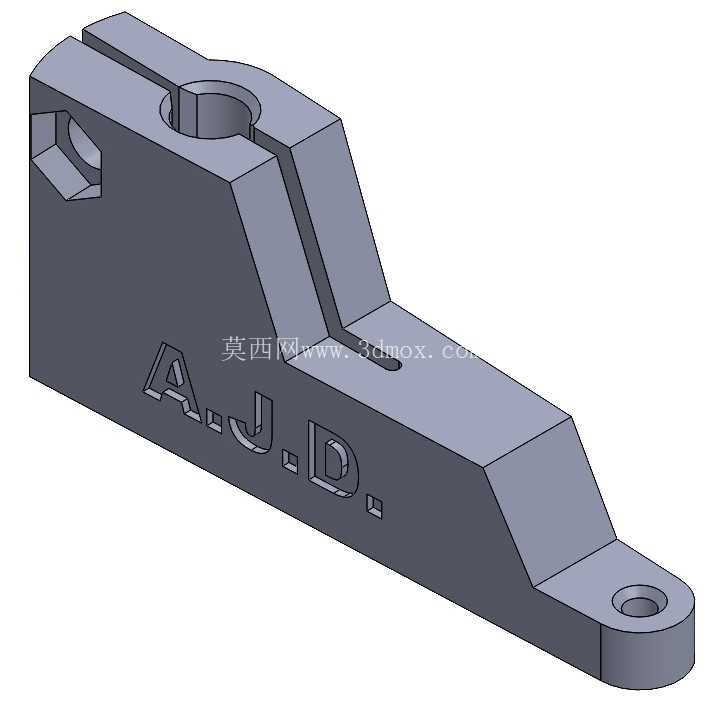

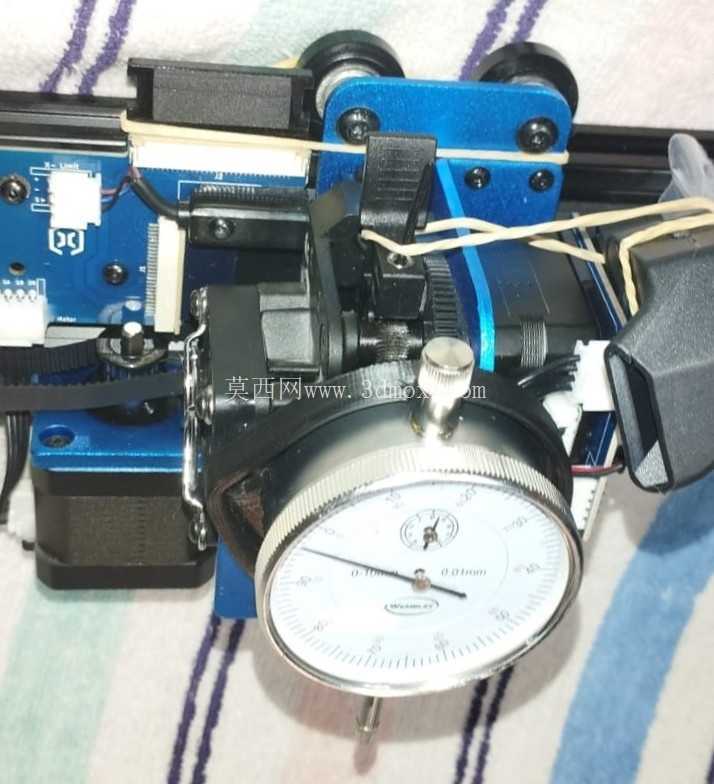

从实际使用场景来看，该支撑座可直接替换挤出头前端的原有喷嘴固定盖板，不需要对设备原有结构做打孔、切削等破坏性改装，安装时仅需使用对应规格的内六角螺钉，将支撑座与挤出头的加热块安装面完全贴合锁紧，即可将微米比较器固定在挤出头的运动轴线上，让比较器测头的运动轨迹与喷嘴的实际运动路径完全重合，避免因安装偏移带来的测量基准误差。支撑座的主体轮廓采用与挤出头前端安装位完全匹配的异形切边结构，边缘做了圆弧过渡处理，不会在运动过程中与设备的线轨拖链、风扇风道等周边部件发生运动干涉，整体厚度控制在不超出原有喷嘴安装位的突出范围，安装后不会额外增加挤出端的运动惯量，不会影响X轴高速运动时的启停稳定性。

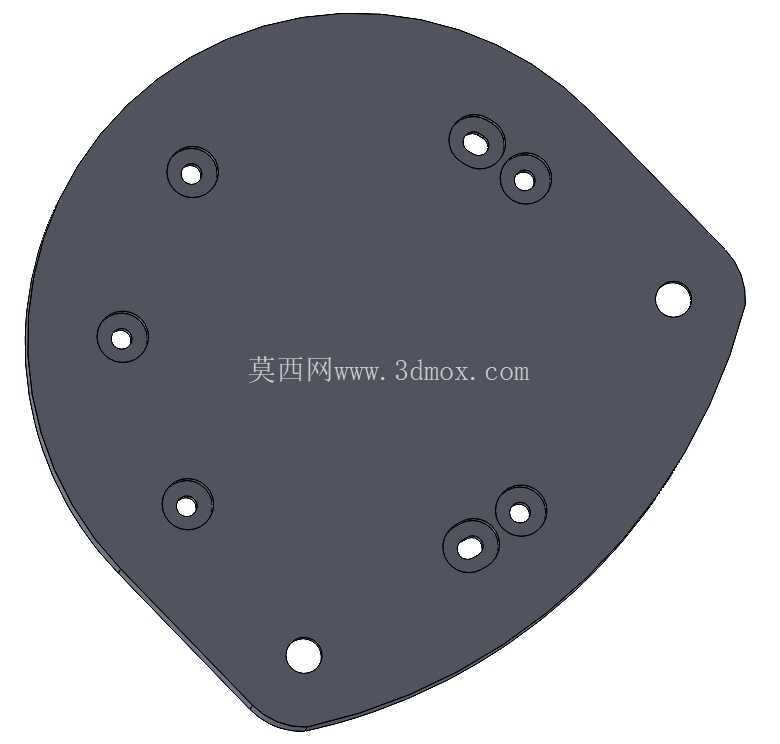

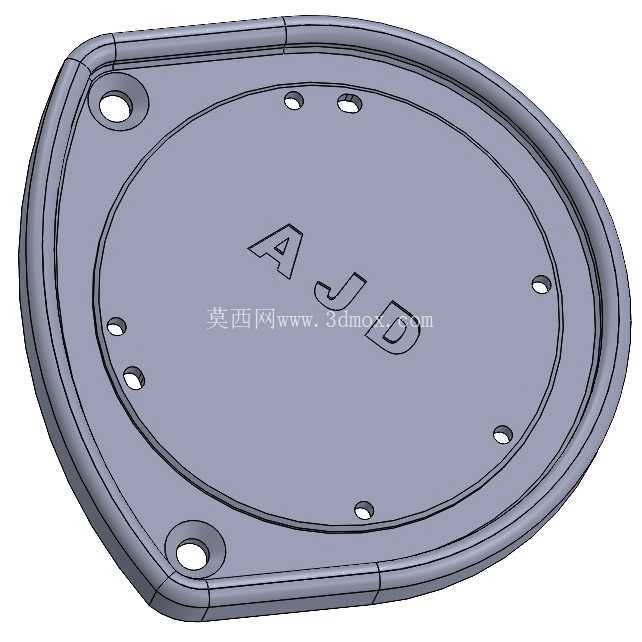

支撑座的盘面设计了多组不同孔距的安装孔位，既可以适配版本III挤出头的3孔安装布局，也能兼容版本IV挤出头的4孔固定结构，不同孔位的位置度公差控制在0.02mm以内，保证不同版本的设备安装后，比较器的测头都能对准热床的测量平面。盘面中心预留的标识区域做了下沉式处理，不会与比较器的固定底座发生平面干涉，盘面外围的6个沉头安装孔分别对应不同的安装需求，其中靠近边缘的大尺寸沉孔用于将支撑座固定在挤出头安装面，内侧的小孔用于固定微米比较器的夹持座，所有沉孔的深度都经过精确计算，锁紧螺钉后螺钉头完全沉入盘面以下，不会出现凸起刮蹭热床表面的问题。

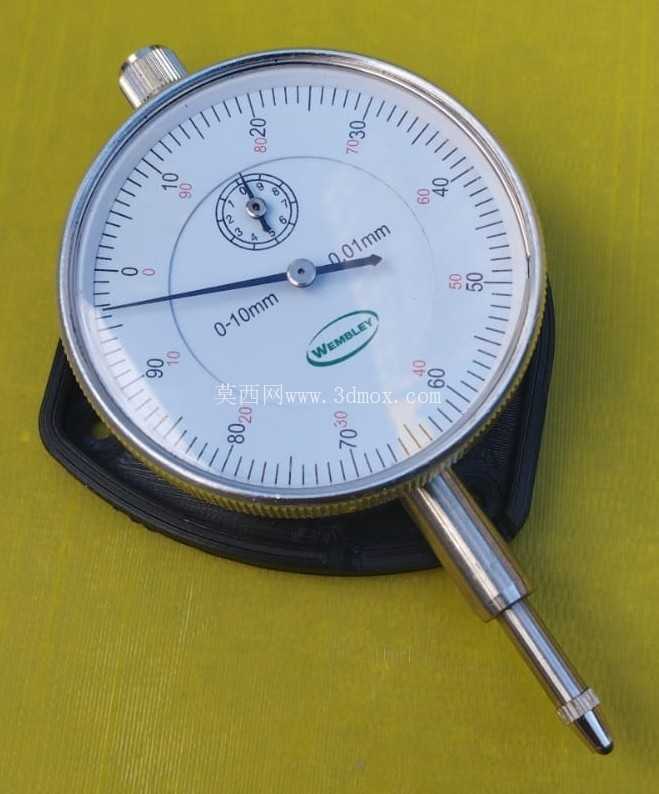

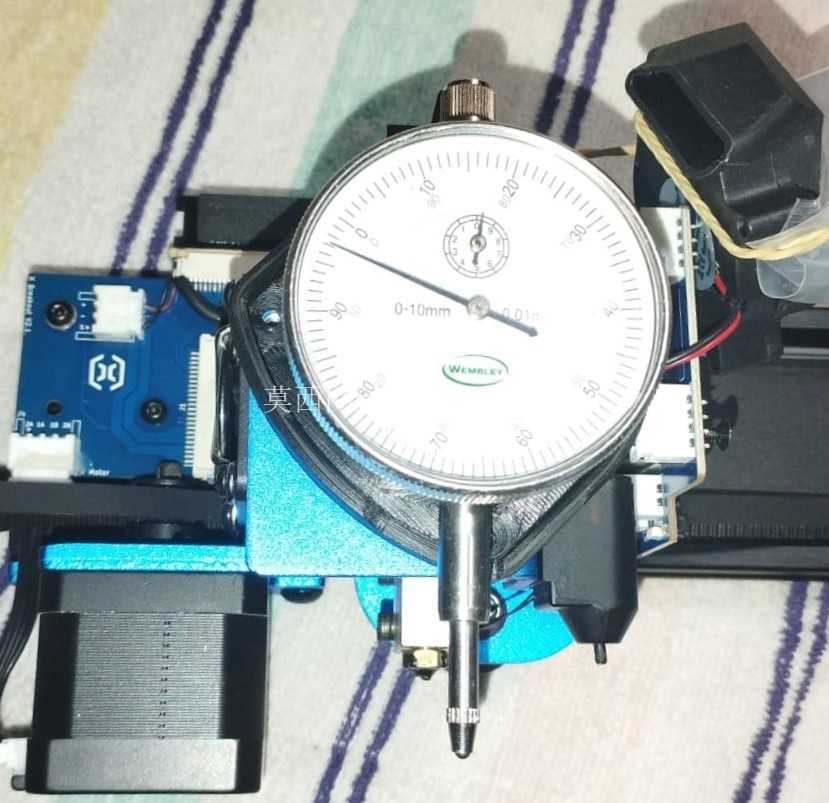

在功能设计上，这款支撑座充分考虑了校准作业的实际操作需求，支撑座与比较器接触的安装面做了精磨处理，平面度误差控制在0.01mm以内，能够保证比较器安装后测杆保持垂直向下的状态，避免测杆倾斜带来的测量示值误差。在校准作业时，操作人员可以手动控制挤出头沿X、Y轴逐点移动，通过比较器的示值变化记录热床不同位置的高度差，以此为依据调整热床调平螺母或者设置自动调平的网格补偿值，相比传统的塞尺、A4纸调平方式，这种测量方式的分辨率可以达到1微米级别，能够识别出热床肉眼无法观察到的微小形变，让首层打印的丝宽均匀度提升一个等级。

需要注意的是，在使用该支撑座进行校准作业时，要待热床加热到日常打印的常用温度并保温10分钟以上再进行测量，避免热床冷态与热态的形变量差异带来校准误差；移动挤出头时要保持匀速缓慢，避免比较器测头快速撞击热床表面造成测头损坏；安装支撑座时要保证安装面无残留耗材、碳化物等杂质，避免杂质垫起支撑座导致测量基准倾斜。支撑座的边角位置都做了C0.5的倒角处理，安装时不会划伤操作人员的手部，也不会刮蹭设备的线材外被。整体结构采用一体化成型设计，没有拼接装配的缝隙，长期在加热块的辐射温度环境下使用也不会出现结构变形，能够持续保持测量基准的稳定性。
