适配3D打印机的微米比较器校准支撑结构

　　在桌面级FDM 3D打印的日常调平作业中，热床平面度偏差、喷嘴与热床间距误差是导致首层粘附失效、打印件翘边、层厚不均的核心诱因，传统A4纸调平法依赖操作人员手感，重复定位精度仅能达到0.1mm级别，无法满足高精度打印对0.01mm级间距控制的要求，这套支撑结构正是为解决ARTILLERY系列机型的微米级调平需求设计，可直接搭载杠杆百分表或千分比较器完成热床平面度的量化校准。

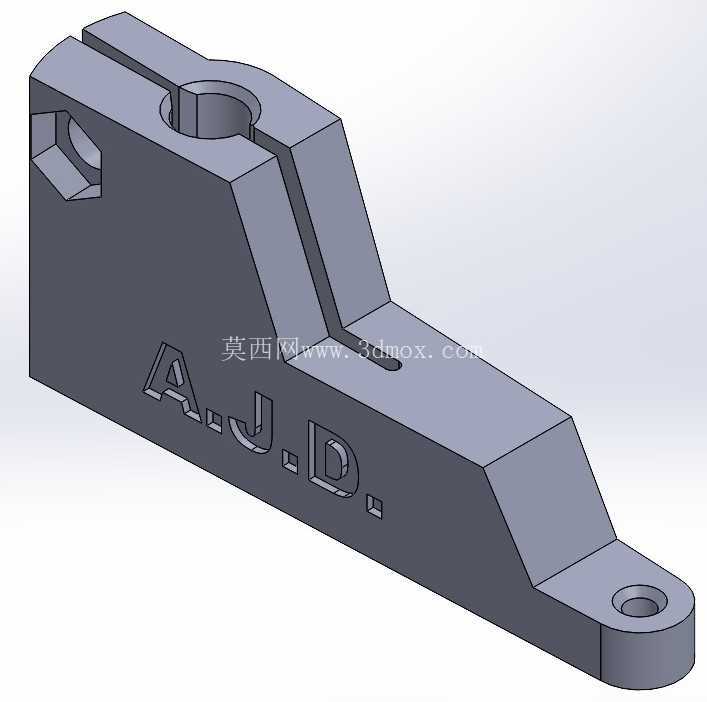

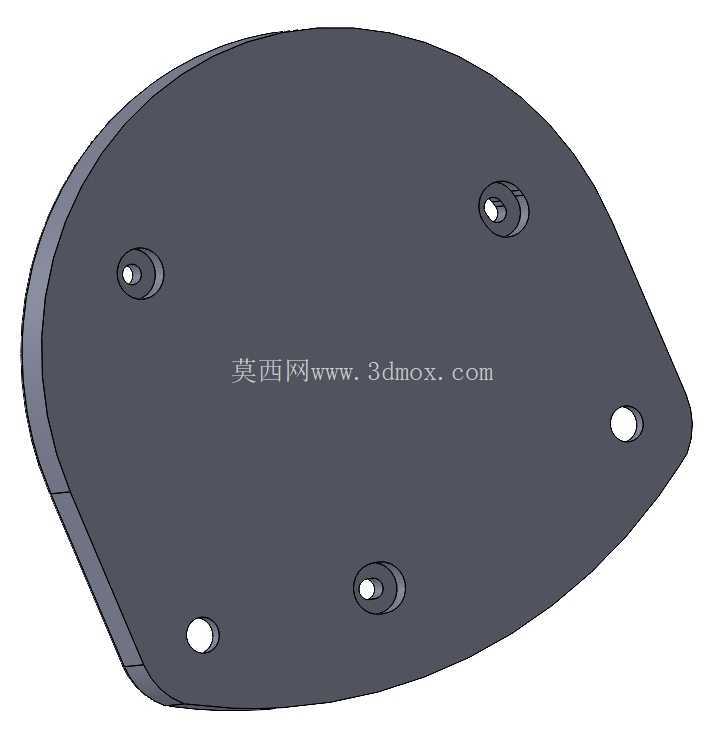

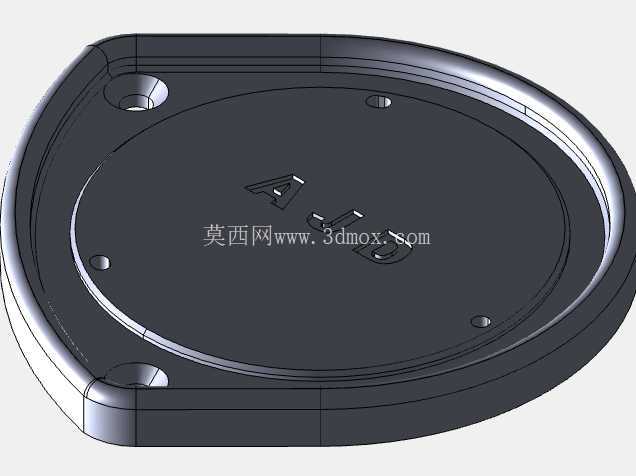

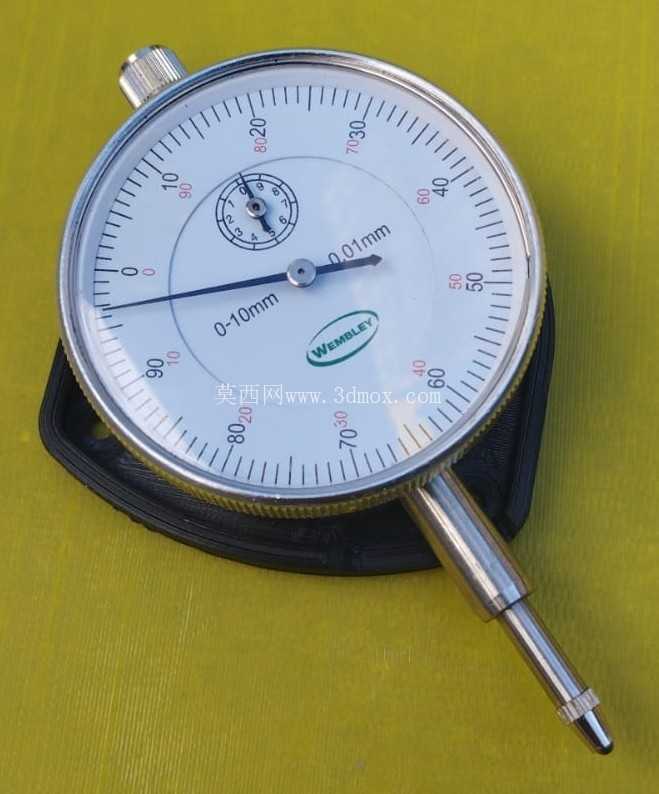

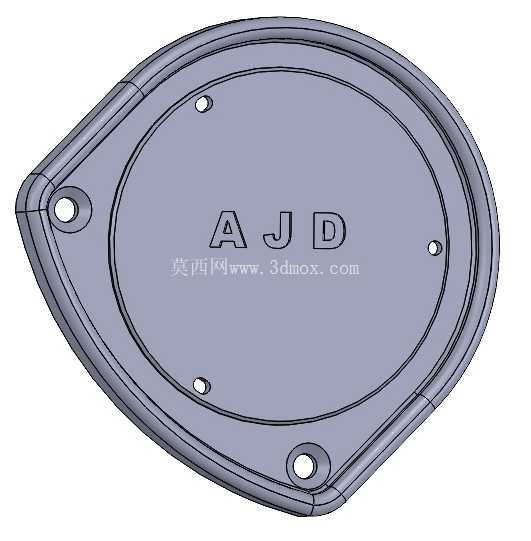

　　结构整体采用模块化分体设计，主体支撑座可直接卡接在火山热端的挤出机安装位上，无需对原有设备的钣金框架、运动导轨做任何打孔或改装，安装时仅需使用标准M3内六角螺钉完成锁紧，适配原有挤出机的安装孔位公差带，安装后百分表测头的伸出方向垂直指向热床工作面，测头初始压缩量控制在0.2-0.3mm区间，可覆盖全热床移动行程内的平面度检测需求。设计过程中充分考虑了3D打印作业的实际工况，支撑座的受力路径做了加强筋优化，避免X、Y轴快速移动时的惯性冲击导致表架震颤，保证读数稳定；测头避让位预留了足够的安全间隙，防止调平过程中测杆与热床夹片、调平螺母发生碰撞，同时兼容标准量程0-10mm的百分表安装，表体固定环采用可调锁紧结构，可根据不同品牌百分表的夹持柄直径做自适应调整，无需额外定制转接环。

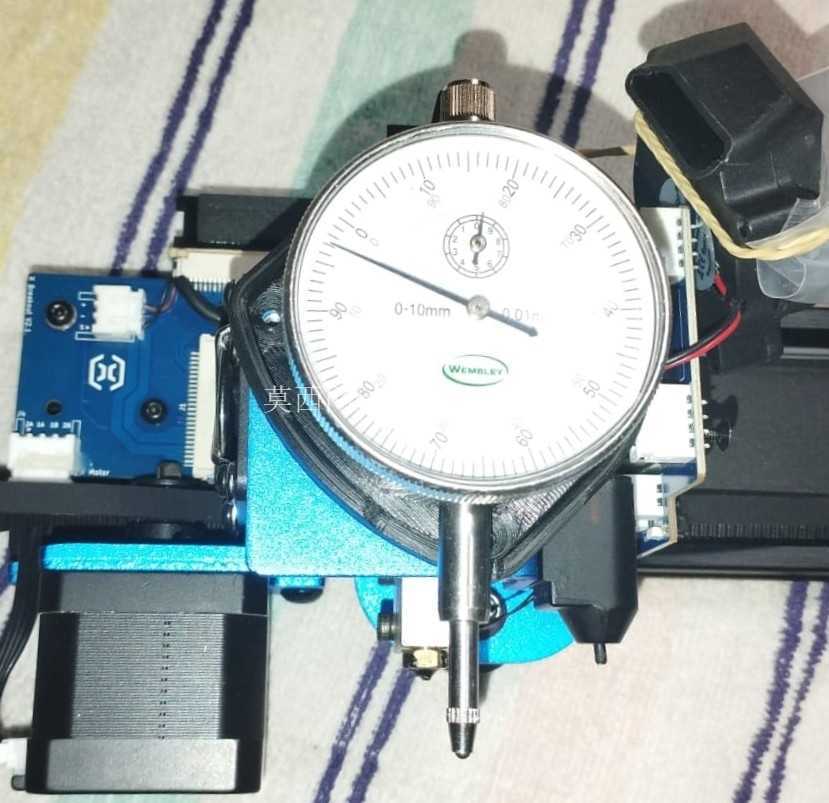

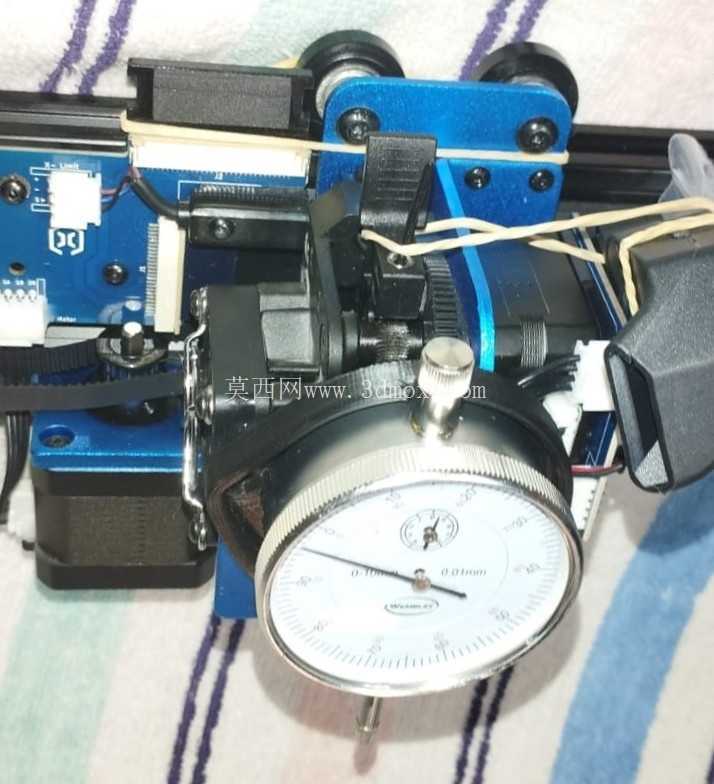

　　实际使用时，将设备回零后移动至热床四角及中心点位，通过百分表读数差值即可直接判断热床各点位的高度偏差，配合调平螺母完成精度校准，相比传统手感调平，可将热床平面度误差控制在0.02mm以内，大幅提升首层打印成功率，尤其适配大尺寸打印件、柔性耗材打印的调平需求。结构的安装边界完全匹配ARTILLERY系列机型的挤出机运动包络，不会在Z轴升降过程中与机架、线材导槽发生干涉，支撑座的镂空设计在保证结构刚性的前提下尽可能降低了整体重量，不会额外增加X轴运动负载，避免长期使用导致的皮带磨损加剧、定位精度下降问题。
