铝制标准悬垂线夹电力金具结构设计

　　在架空输电线路、户外配电台区的线缆架设作业中，悬垂线夹是承担线缆悬挂定位、荷载传递的核心连接金具，这款铝制标准悬垂线夹的三维结构设计，完全围绕户外架空场景的实际使用需求展开。从实际工况来看，悬垂线夹需要长期暴露在户外环境中，承受线缆自重、风偏振动、温差形变带来的复合应力，因此主体结构选用铝合金材质成型，既保证了足够的结构强度，又能控制整体自重，降低杆塔悬挂点的垂直荷载，同时铝合金本身的抗腐蚀氧化特性，也能适配沿海、高湿、工业污染区等不同户外场景的使用要求，减少后期运维的更换频次。

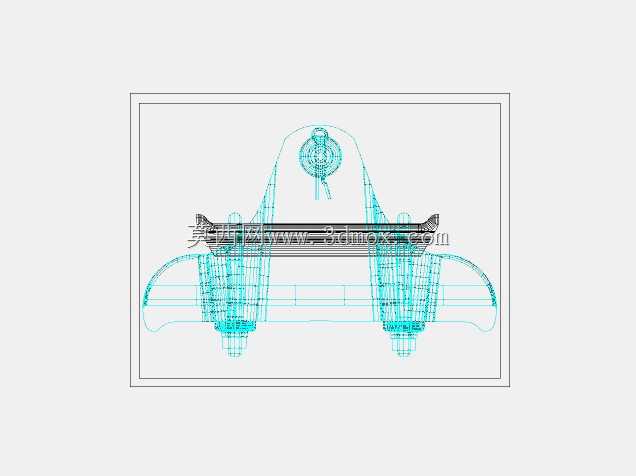

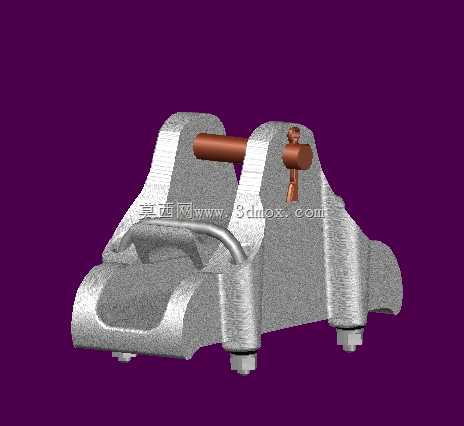

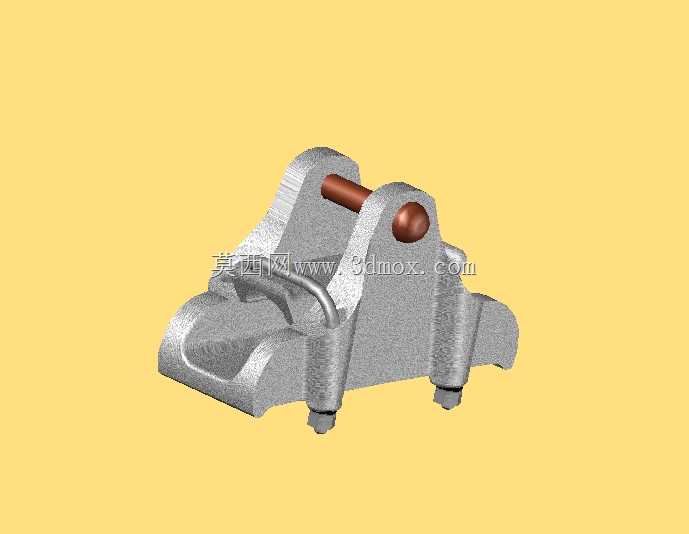

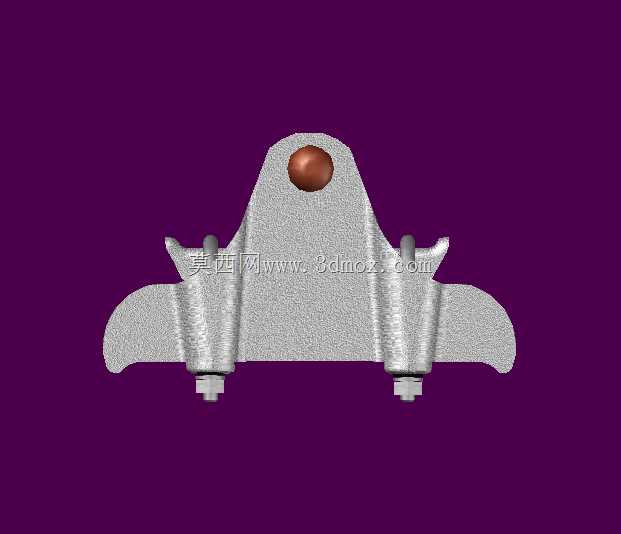

　　从功能结构上看，这款线夹采用双支座托举式结构，主体的两个弧形承托座对应线缆的悬挂接触面，内侧做了适配线缆外径的圆弧过渡，避免夹持过程中对线皮造成硬切割损伤，同时保证足够的接触面积，分散线缆悬挂点的压应力，防止长期夹持出现线缆局部应力集中断股的问题。上方的压杆组件采用铰接式快装结构，穿入销轴后即可完成压块的锁紧定位，不需要额外焊接或复杂的紧固件组合，现场施工时仅需常规工具即可完成安装固定，能有效缩短高空作业的操作时长，降低施工人员的高空作业风险。底部的两个固定螺栓支座，是线夹与杆塔横担、绝缘子串连接的安装边界，螺栓孔位的中心距、伸出长度都按照标准金具的安装尺寸设计，能直接适配现有标准规格的连接金具，不需要额外加工过渡连接件，替换老旧线夹时也能直接匹配原有安装位，减少线路改造的施工量。

　　设计过程中，首先对不同截面规格的架空线缆夹持需求做了受力仿真验证，调整了承托座的圆弧曲率，保证夹持力均匀分布在线缆接触面上，既不会因为夹持力过小出现线缆滑移脱落，也不会因为夹持力过大压伤线芯或绝缘层。压杆的铰接位置做了限位结构设计，当压块下压到设定行程后会自动卡入定位位，避免长期风振导致压杆松脱，同时压杆末端的锁紧螺栓采用防松结构设计，配合弹簧垫圈抵消长期振动带来的螺纹间隙，保证连接可靠性。主体的两个承托臂做了等强度结构优化，在应力集中的转角位置做了圆角过渡，去除了多余的非受力结构，在保证整体结构强度满足最大荷载要求的前提下，尽可能压缩了整体结构的体积与材料用量，兼顾了成本控制与性能要求。

　　从安装边界尺寸来看，这款线夹的整体宽度、高度以及底部安装孔的间距，都适配常规10kV及以下架空线路的金具安装规范，悬挂线缆后的重心与底部安装面的中心重合，不会出现偏载导致的连接螺栓受力不均问题。线夹的压块与线缆接触的位置预留了微小的形变余量，当线缆因为温度变化出现热胀冷缩时，能允许微小的轴向位移，释放温度应力，避免刚性夹持导致的线缆拉扯损伤。在实际线路布设场景中，这类悬垂线夹主要用于直线杆塔的线缆悬挂定位，也可用于小转角杆塔的线缆过渡固定，能承受线缆垂直方向的全部自重荷载，同时抵消横向风偏带来的水平方向冲击力，保证线缆悬挂位置的稳定性，避免线缆出现过大的弧垂变化，保障线路的安全运行距离。
