建筑电气照明面板线缆桥架连接结构

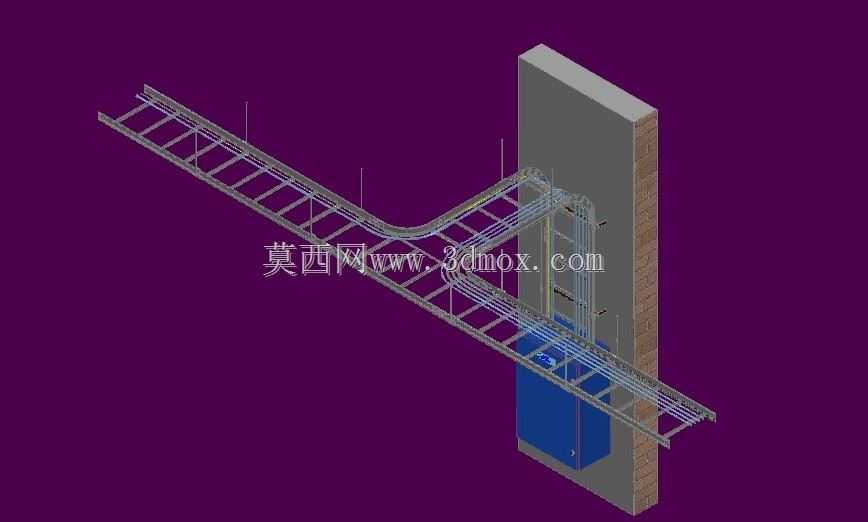

　　这套结构针对民用建筑、工业厂房公共区域的照明配电末端布线场景设计，解决照明面板与主干线缆桥架之间的过渡连接问题，覆盖墙面明装布线、桥架转角引下、配电箱体出线衔接的常见施工工况，适配常规室内照明回路的线缆敷设需求，可直接用于电气施工交底、布线方案校验的三维可视化校核。从实际使用逻辑来看，该结构承担主干桥架内多回路照明线缆向墙面照明面板点位的分线过渡功能，避免线缆直接从桥架引出出现的弯折半径不足、线缆无固定悬空、墙面开孔处线缆磨损等现场常见问题，所有线缆的走向都依托桥架与连接构件完成约束，保证线缆排布顺直，固定点间距符合电气施工规范要求，同时预留足够的线缆弯曲余量，方便后期面板接线、线路检修时的线缆抽动操作。

　　设计过程中优先考虑现场安装的适配性，桥架部分采用通用的梯级式桥架结构，侧边横担的间距匹配常规照明线缆的承重需求，转角段采用圆弧过渡设计，弯曲半径严格控制在线缆最小允许弯曲半径的1.5倍以上，避免线缆绝缘层因过度弯折出现破损。桥架与墙面的连接采用专用支架固定，支架的膨胀螺栓安装点位避开墙体内部的预设管线位置，垂直引下段的桥架紧贴墙面安装，与墙面的间隙控制在5mm以内，既保证安装贴合度，也避免间隙过大积灰影响美观。靠近照明面板的出线端设置分线梳齿结构，将不同回路的线缆逐一分隔固定，避免多根线缆缠绕交叉，方便后期回路排查与故障检修。

　　从安装边界来看，整套结构的水平桥架段可根据现场走廊、吊顶内的实际布线长度做模块化拼接，垂直引下段的高度适配常规建筑墙面开关面板的安装高度，底部与照明面板底盒的衔接处设置橡胶护口，防止线缆穿入底盒时被金属切口划伤绝缘层。与配电箱体连接的位置采用软连接过渡，抵消建筑沉降、箱体轻微震动带来的线缆拉扯应力，避免接线端子处出现线缆松脱。结构设计时充分考虑施工顺序的合理性，先完成墙面支架与桥架主体的固定，再进行线缆敷设，最后安装面板端的护口与装饰盖板，所有构件的连接都采用标准紧固件，无需现场焊接作业，降低施工过程中的火灾风险与安装难度。

　　线缆排布时严格区分强电照明回路与应急照明回路的走线位置，两类线缆在桥架内设置分隔板，保持足够的安全间距，避免信号干扰。整套结构的外露部分都做了圆角处理，没有尖锐的金属毛刺，避免安装施工人员被划伤，同时桥架的连接片都设置在桥架外侧，不会占用桥架内部的线缆敷设空间，保证线缆的填充率符合规范要求，不会出现线缆挤压导致的散热不良问题。针对不同墙面材质的安装场景，支架部分预留了不同的固定孔位，可适配混凝土墙、轻质砖墙、轻钢龙骨隔墙等多种常见墙体的安装需求，在轻钢龙骨隔墙上安装时，支架可直接固定在龙骨加强点位上，无需额外做背板加固，减少现场施工的额外工作量。
