啤酒厂碎瓶收集可翻转小提示容器

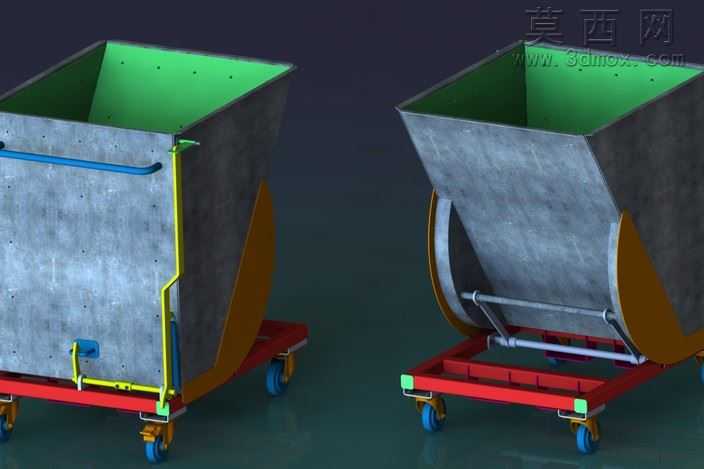

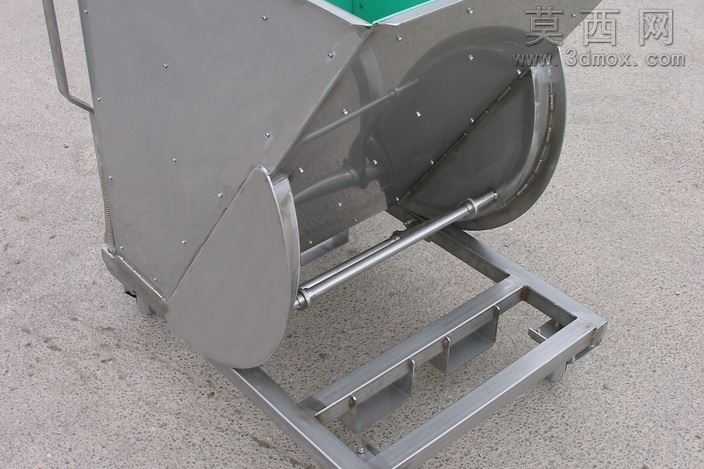

本作品为面向啤酒厂生产场景设计的碎瓶收集周转容器，采用三维参数化建模完成整体结构搭建，建模过程中先以基准面定位确定容器的整体轮廓尺寸，区分固定直立状态与可翻转卸料状态两种使用形态分别完成结构绘制。容器主体采用上宽下窄的倒梯形斗状结构，内壁设置为光滑的绿色耐磨材质，模拟实际生产中使用的耐磨衬板效果，可减少碎玻璃刮擦带来的内壁损耗，同时避免碎瓶残渣卡滞在边角位置；外壁采用做旧金属质感材质，还原车间长期使用的金属箱体磨损肌理，提升渲染的真实感。容器侧边设置有蓝色横向扶手与黄色竖向管路结构，扶手用于操作人员推移设备时握持施力，管路结构对应实际使用中的气路或辅助卸料控制通路，细节处还原了阀门、快接接头等小部件的结构特征。容器底部搭载红色金属材质的移动推车底座，底座下方配置四个带刹车功能的万向脚轮，可实现车间内灵活转向与定点停靠，底座与容器之间设置弧形翻转支撑结构与液压撑杆组件，可支撑容器完成倾斜卸料动作，无需人工抬升即可倒出内部收集的碎瓶残渣，降低操作人员的劳动强度。建模过程中对各部件的装配关系做了精准约束，确保翻转结构的运动轨迹无干涉，渲染阶段采用车间暗光环境布光，突出金属材质的反光特性与不同部件的色彩区分，让整体结构的层次更加清晰。设计思路围绕啤酒厂灌装、洗瓶工段的碎玻璃收集需求展开，兼顾移动灵活性与卸料便捷性，结构紧凑适配车间狭窄通道的通行需求，各易损耗部位均做了加强结构设计，延长设备的实际使用寿命。
