微汽轮机转子总成结构三维设计作品

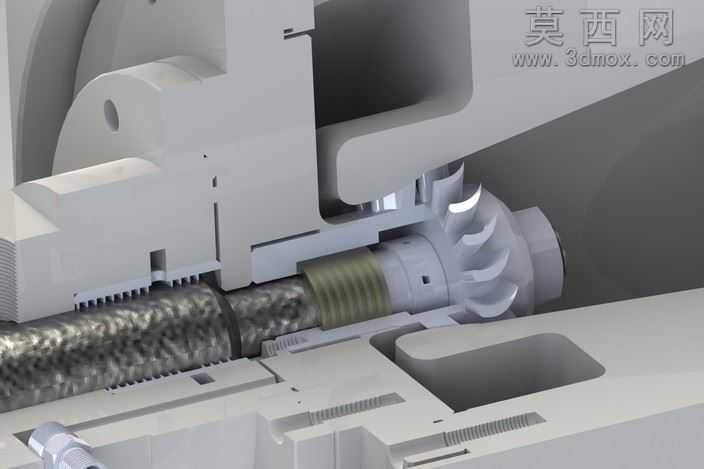

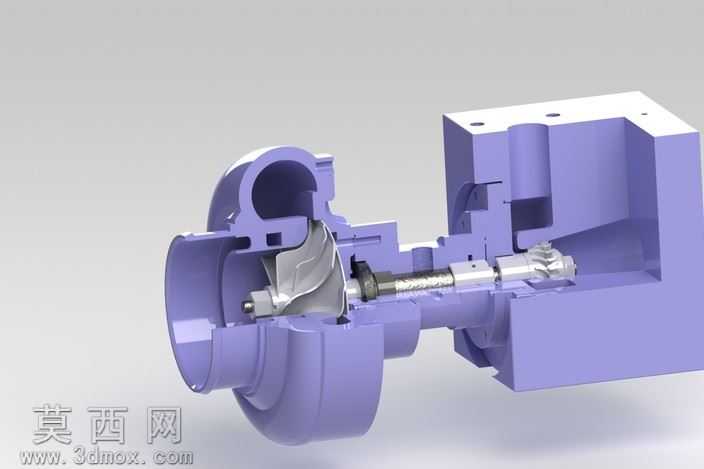

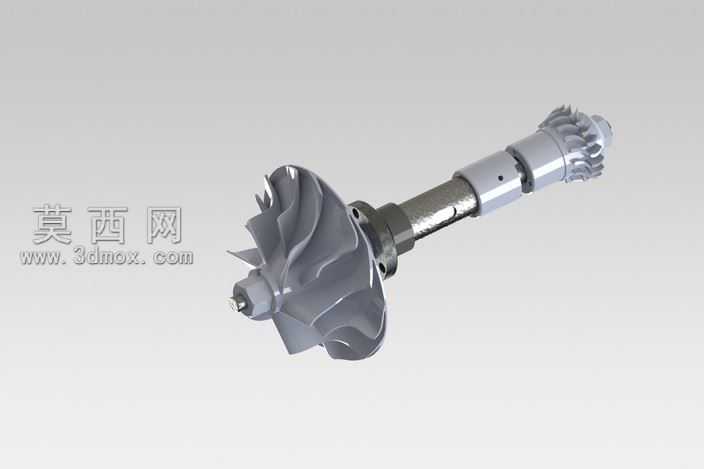

本作品为微汽轮机核心转子总成的三维建模设计成果，建模过程中严格遵循动力机械部件的真实尺寸比例与装配逻辑，依托三维参数化建模技术完成全部件的精细化构建。首先针对前端离心式叶轮开展建模，通过绘制叶型空间截面曲线，采用曲面放样、实体加厚的方式构建每一片扭曲叶片，精准还原叶片的进气前缘弧度、排气后缘倾角以及叶根与轮盘的过渡圆角，保证叶轮流道的气动外形符合微汽轮机的做功需求，叶轮中心的轴孔、定位端面与连接螺栓孔均按照过盈配合的装配要求完成特征构建，还原了叶轮与转轴的过盈连接结构。中部转轴部分采用阶梯轴建模逻辑，依次完成轴颈、定位轴肩、密封段、连接段的特征搭建，精准还原轴身的表面粗糙度分区、定位键槽、卡簧槽等细节特征，轴身与叶轮配合的轴段设置了合理的导入倒角，还原真实装配的工艺需求。转轴上的支撑隔套、密封环、定位轴承安装位均按照实际装配顺序完成独立建模，各部件间的配合间隙、定位关系完全符合机械装配规范，避免出现干涉错位问题。末端的传动齿轮采用渐开线齿形参数化生成，精准还原齿顶高、齿根高、齿向修形等细节，齿轮与轴端的连接方式、定位销孔均完整呈现。材质渲染阶段，叶轮部分采用高温合金材质效果，还原金属锻造后的哑光银灰色金属质感，添加细微的表面氧化纹理与加工刀痕细节，提升真实感；转轴部分采用调质合金钢材质，轴身加工面呈现细腻的金属磨削质感，非配合面做轻度氧化做旧处理，还原动力部件长期工作的真实质感；密封件、隔套等附属部件分别对应橡胶、铜合金等材质设置不同的反光度、粗糙度参数，让各部件材质区分清晰可辨。整体装配完成后开展全局干涉检查，调整各部件的配合公差，保证转子总成的同轴度符合高速旋转部件的设计要求，通过装配约束还原转子可绕轴线旋转的运动自由度，完整呈现微汽轮机核心做功部件的结构组成与装配关系，可用于动力机械结构教学、汽轮机原理演示以及相关产品的前期方案验证使用。
