硬件加工设备用多轴回转转台结构设计

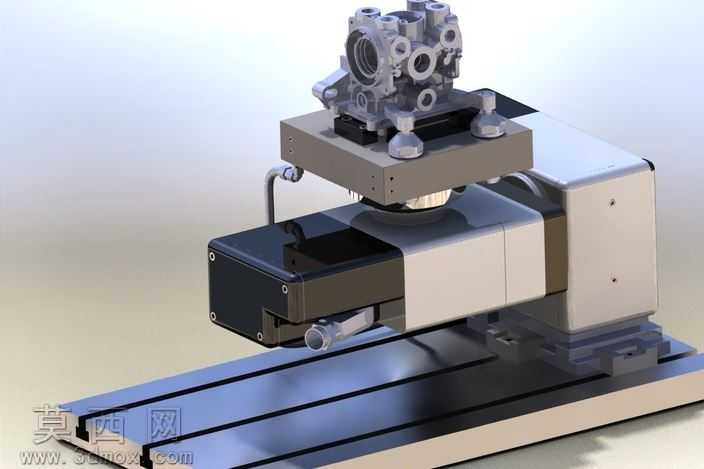

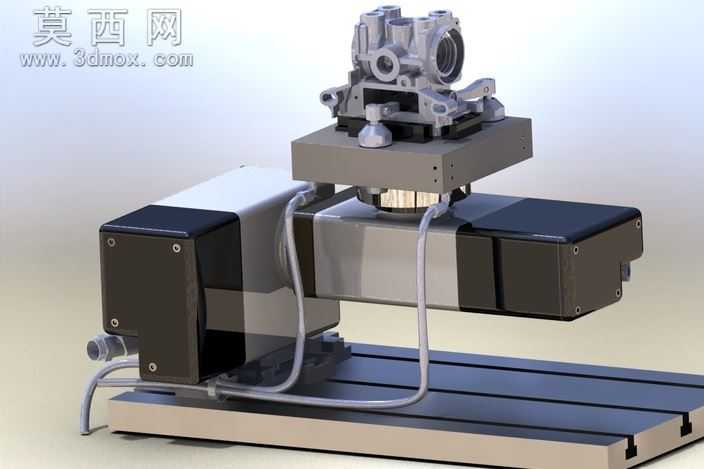

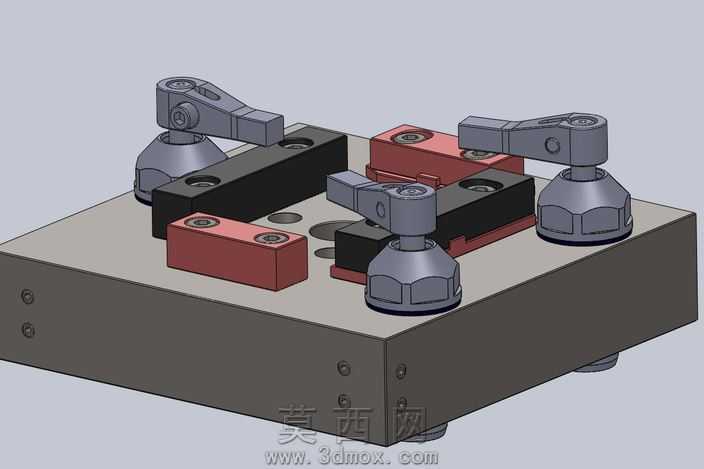

本作品为面向硬件精密加工场景设计的多轴转台三维模型，建模过程严格遵循机械加工装备的实际设计逻辑，先完成整体功能模块的拆分规划，将转台划分为基座承载单元、回转驱动单元、角度定位单元、工件装夹单元四大核心部分，再逐一对每个零部件进行参数化建模，确保各部件的装配公差符合精密加工设备的实际配合要求。建模阶段对转台的核心传动结构做了精细化还原，包括回转支撑的安装定位结构、驱动端的连接法兰、锁紧机构的楔形压紧结构、装夹平台的T型槽布局，所有结构特征均参考实际五轴加工转台的成熟设计方案，避免出现不符合机械加工常识的结构错误。材质与渲染阶段针对不同部件的实际材质做了区分设置：基座部分采用灰铸铁材质，添加了铸件表面细微的颗粒质感与喷砂处理的哑光效果，还原铸铁部件减震性好、刚性充足的材质特性；回转工作台面采用合金模具钢材质，做了表面淬火后的金属反光质感处理，突出工作台面高硬度、耐磨的使用特性；驱动单元的外壳采用钣金烤漆材质，添加了细微的漆面颗粒与边缘倒角的高光效果；装夹用的压紧组件采用铬钢材质，还原金属加工后光亮的金属质感，同时对管路、走线槽等辅助部件做了对应的橡胶、塑料材质设置，整体渲染效果贴近真实工业设备的视觉表现。设计思路上，该多轴转台重点考虑硬件加工过程中的多面加工需求，通过双轴回转结构实现工件在空间内的多角度姿态调整，可配合立式加工中心完成复杂结构五金零件的一次性装夹多面加工，减少重复装夹带来的定位误差；基座部分设计了与机床工作台匹配的安装定位槽，可快速实现转台在常规机床上的安装固定；装夹平台预留了通用夹具的安装位置，可适配不同规格的硬件零件装夹需求，整体结构兼顾刚性与回转精度，能够满足中小尺寸精密硬件零件的多轴加工使用要求，建模过程中对所有活动部件的运动行程做了干涉检查，确保回转过程中各部件不会发生碰撞，符合实际设备的运动逻辑。
